آشنایی با انواع اتصالات مسی راهنمای خرید + قیمت

استثنایی فلز مس، اتصالات ساخته شده از آن، راهکاری مطمئن و بادوام برای انتقال سیالات مختلف، از آب و گاز گرفته تا مبردهای صنعتی، به شمار می‌روند.

اتصالات مسی، که در اصطلاح فنی به فیتینگ مسی نیز معروف هستند، نقشی حیاتی و بی‌بدیل در دنیای گسترده تأسیسات، ساخت‌وساز و صنایع مختلف ایفا می‌کنند. این قطعات کوچک اما کارآمد، عناصر کلیدی برای برقراری ارتباط میان اجزای یک سیستم لوله‌کشی مسی به شمار می‌روند و امکان تغییر جهت، ایجاد انشعاب یا اتصال لوله‌ها را فراهم می‌سازند.

جوهر ارزشمندی که این اتصالات را از سایرین متمایز می‌کند، فلز مس است. مس با خلوص بالا (معمولاً بالای ۹۹٪)، ویژگی‌های استثنایی و منحصربه‌فردی را به این اتصالات می‌بخشد. همین ویژگی‌ها باعث شده‌اند تا اتصالات مسی به راه‌حلی مطمئن، بادوام و بهداشتی برای انتقال طیف وسیعی از سیالات تبدیل شوند؛ از آب آشامیدنی و گازهای طبی گرفته تا مبردهای صنعتی با فشار بالا.

این فیتینگ‌ها با ظاهری براق و ساختاری یکپارچه (اغلب به صورت بدون درز تولید می‌شوند)، مقاومت بسیار بالایی در برابر خوردگی دارند و در محیط‌های مرطوب یا در معرض مواد شیمیایی ضعیف، به راحتی دچار زنگ‌زدگی یا پوسیدگی نمی‌شوند. این پایداری مکانیکی و شیمیایی، عمر مفید این اتصالات را به چندین دهه می‌رساند و نیاز به تعمیر و نگهداری را به حداقل ممکن کاهش می‌دهد.

به طور خلاصه، اتصالات مسی بیش از یک قطعه ساده هستند؛ آن‌ها اجزایی حیاتی‌اند که به دلیل هدایت حرارتی عالی، خواص ضدباکتریایی و دوام بی‌نظیر، ستون فقرات بسیاری از سیستم‌های لوله‌کشی را تشکیل می‌دهند. این فیتینگ‌ها تضمین می‌کنند که سیالات با ایمنی کامل، بدون نشتی و با حداکثر کارایی در مسیرهای خود جریان پیدا کنند.

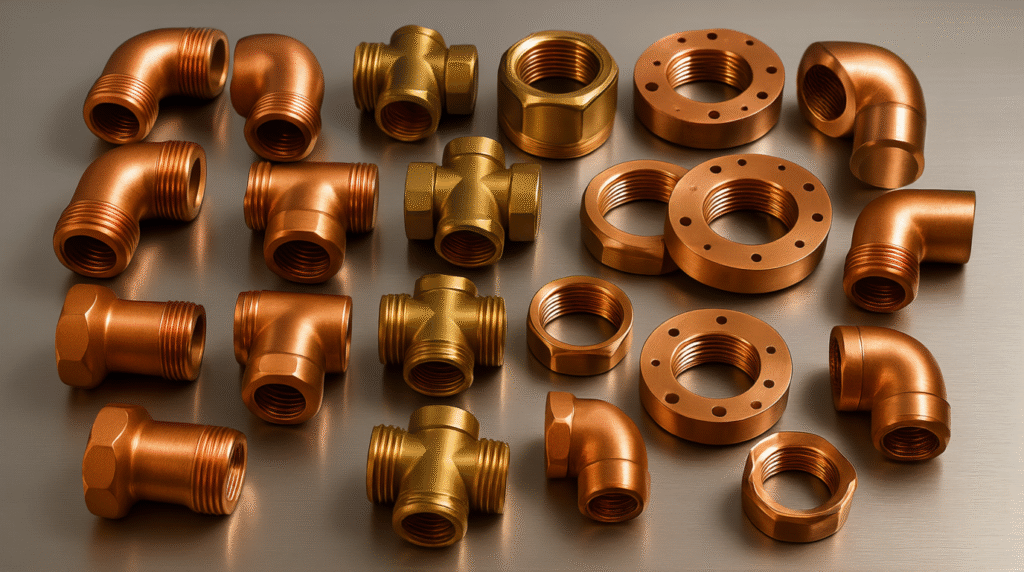

انواع اتصالات مسی و کاربردهای آن‌ها در تأسیسات

اتصالات مسی، که به نام فیتینگ‌های مسی نیز شناخته می‌شوند، قطعاتی ضروری در سیستم‌های لوله‌کشی هستند که امکان اتصال، تغییر مسیر، انشعاب‌گیری و مسدود کردن خطوط مسی را فراهم می‌کنند. هر نوع از این اتصالات طراحی خاصی دارد تا نیازهای متفاوتی را در پروژه‌های تأسیساتی و صنعتی برآورده سازد. شناخت صحیح این اتصالات به انتخاب بهینه و نصب دقیق کمک شایانی می‌کند.

زانویی (Elbow)

زانویی‌ها برای تغییر جهت جریان سیال در لوله‌کشی به کار می‌روند. این اتصالات به شکل‌های مختلفی تولید می‌شوند تا بتوانند زاویه‌های متفاوتی را پوشش دهند. متداول‌ترین انواع زانویی شامل موارد زیر است:

• زانو ۹۰ درجه (90° Elbow): این نوع زانویی برای ایجاد یک تغییر مسیر تند و عمود بر مسیر اصلی استفاده می‌شود و یکی از پرکاربردترین اتصالات در تأسیسات ساختمانی و صنعتی است.
• زانو ۴۵ درجه (45° Elbow): برای تغییر مسیر ملایم‌تر و جلوگیری از افت فشار ناگهانی در سیستم به کار می‌رود. استفاده از این زانو در برخی خطوط لوله‌کشی به بهبود جریان کمک می‌کند.

برخی زانویی‌ها به صورت “شعاع بلند” (Long Radius) نیز تولید می‌شوند که برای کاهش افت فشار و جریان سیال در مسیرهای با دبی بالا مناسب هستند.

سه‌راهی (Tee)

سه‌راهی‌ها برای ایجاد یک انشعاب از لوله اصلی استفاده می‌شوند و جریان سیال را به دو مسیر جداگانه تقسیم می‌کنند. این اتصالات برای گسترش شبکه لوله‌کشی و رساندن سیال به نقاط مختلف ضروری هستند.

• سه‌راهی مساوی (Equal Tee): هر سه دهانه سه‌راهی دارای قطر یکسانی هستند و برای انشعاب‌گیری از لوله‌ای با قطر مشابه مناسب است.
• سه‌راهی کاهنده (Reducing Tee): یکی از دهانه‌ها (معمولاً دهانه انشعاب) دارای قطری کوچک‌تر از دو دهانه دیگر است و برای کاهش قطر لوله در مسیر فرعی به کار می‌رود.

رابط مستقیم (Coupling)

این نوع اتصال برای وصل کردن دو لوله مسی با قطر یکسان به صورت مستقیم و در یک خط استفاده می‌شود. رابط‌های مستقیم باعث می‌شوند که دو لوله بدون هیچ‌گونه انحراف و به شکلی کاملاً محکم به هم متصل شوند. رابط‌ها معمولاً به دو صورت ساده و بوشن (Coupling with Stop) تولید می‌شوند که نوع بوشن دارای یک برجستگی داخلی برای جلوگیری از عبور بیش از حد لوله است.

تبدیل (Reducer)

تبدیل‌ها برای اتصال دو لوله با قطرهای متفاوت به یکدیگر طراحی شده‌اند و امکان تغییر قطر لوله در طول مسیر را فراهم می‌کنند. این اتصالات از افت فشار ناخواسته در سیستم جلوگیری کرده و انتقال سیال را بهینه‌تر می‌سازند. تبدیل‌ها می‌توانند به صورت هم‌مرکز (Concentric) یا غیرهم‌مرکز (Eccentric) باشند:

• تبدیل هم‌مرکز: هر دو دهانه در یک محور قرار دارند و به شکل یک مخروط متقارن هستند. این نوع تبدیل برای کاربردهای عمومی مناسب است.
• تبدیل غیرهم‌مرکز: دهانه‌ها در یک محور قرار ندارند و سطح پایین آن‌ها در یک خط صاف قرار می‌گیرد. این نوع تبدیل در سیستم‌هایی که نیاز به تخلیه کامل سیال از خط لوله دارند (مانند خطوط بخار یا کندانسورها) استفاده می‌شود.

درپوش (Cap)

درپوش‌ها برای مسدود کردن موقت یا دائمی انتهای یک خط لوله به کار می‌روند. این اتصالات معمولاً در انتهای لوله‌هایی قرار می‌گیرند که قرار است در آینده به آن‌ها انشعاب اضافه شود یا در مواقعی که نیاز به بستن یک مسیر لوله‌کشی وجود دارد. درپوش‌ها از ورود گرد و غبار، آلودگی و سایر مواد خارجی به داخل لوله جلوگیری می‌کنند.

بوشن، مهره ماسوره، و اتصالات دنده‌ای یا لحیمی

• بوشن (Bush): نوعی تبدیل است که برای تغییر قطر لوله استفاده می‌شود، اما معمولاً در اتصالات دنده‌ای به کار می‌رود.
• مهره ماسوره (Union): این اتصال از دو بخش جداگانه تشکیل شده که با یک مهره به هم متصل می‌شوند. مزیت اصلی مهره ماسوره، امکان باز و بست کردن لوله بدون نیاز به برش یا لحیم‌کاری مجدد است.
• اتصالات دنده‌ای (Threaded Fittings): این اتصالات دارای دنده‌های داخلی یا خارجی هستند و برای اتصال لوله‌ها و شیرآلات دنده‌ای استفاده می‌شوند.
• اتصالات لحیمی (Solder Fittings): رایج‌ترین نوع اتصال در لوله‌کشی مسی هستند. این اتصالات با استفاده از حرارت و سیم لحیم به لوله متصل می‌شوند و اتصالی بسیار محکم و بدون نشتی ایجاد می‌کنند که برای سیستم‌های فشار بالا مانند تهویه مطبوع و تبرید ایده‌آل است.
• اتصالات پرسی (Press Fittings): این نوع اتصال با استفاده از ابزار مخصوص و بدون نیاز به حرارت، لوله را به اتصال فشرده کرده و اتصالی مطمئن و سریع ایجاد می‌کند. این روش نصب سرعت کار را افزایش می‌دهد و در پروژه‌های بزرگ بسیار مورد استفاده قرار می‌گیرد.

کاربردهای حیاتی اتصالات مسی در صنایع مختلف

خواص منحصربه‌فرد مس، اتصالات ساخته شده از آن را برای کاربردهای متنوعی ایده‌آل کرده است. این ویژگی‌ها شامل انتقال حرارت عالی، مقاومت در برابر خوردگی و خواص ضد باکتریایی است.

• سیستم‌های تبرید و تهویه مطبوع (HVAC): این یکی از اصلی‌ترین کاربردهای اتصالات مسی است. در سیستم‌های کولر گازی، چیلرها، سردخانه‌ها و سیستم‌های تهویه، اتصالات مسی برای برقراری ارتباط بین اجزای کلیدی مانند کمپرسور، کندانسور و اواپراتور استفاده می‌شوند. قابلیت تحمل فشار و دمای بالای مبردها، این اتصالات را برای این صنعت ضروری ساخته است.
• لوله‌کشی آب و گاز: به دلیل مقاومت در برابر خوردگی و خاصیت ضد باکتریایی، اتصالات مسی گزینه‌ای بسیار مناسب برای لوله‌کشی آب آشامیدنی (سرد و گرم) و همچنین خطوط گاز، به ویژه گازهای طبی در بیمارستان‌ها و آزمایشگاه‌ها، هستند.
• صنایع ساختمانی: در سیستم‌های گرمایش و سرمایش مرکزی ساختمان‌ها، و همچنین در برخی موارد در سیستم‌های اطفاء حریق، از لوله‌ها و اتصالات مسی استفاده می‌شود.
• تجهیزات پزشکی و آزمایشگاهی: به دلیل خاصیت ذاتی مس در مهار رشد باکتری‌ها، این اتصالات در ساخت دستگاه‌های پزشکی، تجهیزات آزمایشگاهی و سیستم‌های گازهای طبی بسیار پرکاربردند.

مزایا و معایب: مقایسه اتصالات مسی با سایر مواد

استفاده از اتصالات مسی، مانند هر ماده دیگری، دارای مزایا و معایب خاص خود است که در هنگام انتخاب باید به آن‌ها توجه کرد.

مزایای کلیدی:

• عمر طولانی و مقاومت در برابر خوردگی: مس ذاتاً در برابر خوردگی ناشی از رطوبت و مواد شیمیایی مقاوم است، که این ویژگی طول عمر چند دهه‌ای را برای اتصالات مسی تضمین می‌کند.
• رسانایی حرارتی و بهداشتی بودن: هدایت حرارتی بالای مس آن را برای سیستم‌های تبادل حرارتی ایده‌آل می‌سازد. همچنین، خواص ضد باکتریایی آن، استفاده از این اتصالات را در لوله‌کشی آب شرب و محیط‌های بهداشتی امن می‌کند.
• استحکام و دوام: اتصالات مسی می‌توانند فشار و دمای بالا را به خوبی تحمل کنند و از نظر مکانیکی بسیار پایدار هستند.
• قابلیت بازیافت: مس یک فلز گران‌بها و کاملاً قابل بازیافت است که استفاده از آن را از نظر زیست‌محیطی مطلوب می‌سازد.

معایب:

• هزینه بالا: مس نسبت به موادی مانند پلاستیک یا فولاد گران‌تر است، که این امر می‌تواند هزینه اولیه پروژه‌ها را افزایش دهد.
• نصب تخصصی: برای نصب اتصالات مسی (مخصوصاً با روش لحیم‌کاری یا جوش‌کاری)، نیاز به ابزار و مهارت‌های تخصصی است.
• رسانایی الکتریکی: مس رسانای خوبی برای برق است و در محیط‌هایی که خطر اتصال کوتاه وجود دارد، باید به دقت عایق‌بندی شود.
• ارزش ضایعات: به دلیل ارزش بالای فلز مس، خطر سرقت این اتصالات، به‌ویژه در مکان‌های قابل دسترس، وجود دارد.

نکات مهم در انتخاب و خرید اتصالات مسی

برای تهیه اتصالات مسی مناسب باید چند نکته کلیدی را در نظر گرفت:

• خلوص مس و کیفیت ساخت: اطمینان حاصل کنید که اتصالات از مس درجه یک (معمولاً بالای ۹۹٪) ساخته شده باشند و بدون درز (Seamless) باشند. اتصالات با عیار پایین یا دوجداره (کامپوزیت) مقاومت کمتری دارند. برند معتبر و استاندارد سازنده (مثلاً نشان استاندارد ملی ایران یا استانداردهای بین‌المللی) نشانه کیفیت است.
• تیپ ضخامت (L, M, K): لوله‌ها و اتصالات مسی بر اساس ضخامت دیواره به سه تیپ K (ضخیم)، L (متوسط) و M (نازک) تقسیم می‌شوند. تیپ K ضخیم‌ترین دیواره را دارد و برای کاربردهای سنگین (مانند سیستم‌های اصلی تبرید و لوله‌کشی زیرزمینی) توصیه می‌شود. تیپ L کمی نازک‌تر بوده و برای لوله‌کشی داخلی آب و تبرید معمولی کاربرد دارد. تیپ M باریک‌ترین دیواره است و عمدتاً برای لوله‌کشی شوفاژ یا سیستم‌های کند استفاده می‌شود (در تبرید صنعتی کمتر کاربرد دارد). در انتخاب اتصالات توجه کنید که با تیپ لوله شما منطبق باشد.
• نوع اتصال و محل استفاده: به کاربرد اتصال توجه کنید. برای مثال، در سیستم‌های تبرید صنعتی معمولاً اتصالات لحیمی (برد جوشی) یا فشاری (compression) مورد استفاده است. اگر نیاز به اتصال برقی یا موقت باشد، ممکن است از اتصالات پروس‌فیت یا مهره‌ و مغزی برنجی استفاده شود. برای گازهای طبی و آب آشامیدنی از اتصالات با استانداردهای خاص رنگی و روکش‌های مخصوص استفاده می‌شود. از «لحیم‌کاری همزمان» یا فیتینگ مخصوص برای جلوگیری از نشتی استفاده شود.
• استانداردها و گواهینامه‌ها: در صورت نیاز می‌توانید بر اساس استانداردهای مرجع (مانند ASTM، JIS یا استاندارد ملی ایران) سفارش دهید. همچنین در موارد حساس (مانند گاز طبی یا آب آشامیدنی) به گواهی‌های بهداشتی یا تائیدیه‌های استاندارد توجه کنید.
• حجم و قیمت: اتصالات مسی برحسب عدد فروخته می‌شوند، اما وزن پایه‌ای دارند. هنگام خرید حتماً سایز دقیق (قطر اینچی) و نوع (ساده یا دور بلند) را مشخص کنید. اگر خرید به صورت عمده یا پروژه‌ای است، قیمت اغلب بر اساس وزن مصرفی محاسبه می‌شود. در حال حاضر (سال ۱۴۰۴) قیمت هر کیلوگرم مس بیش از ۱۰ میلیون ریال است؛ بنابراین قیمت نهایی اتصالات به وضوح متأثر از این عامل خواهد بود.
• برندهای معتبر: خرید از برندهای شناخته‌شده و دارای کیفیت تضمین شده، ریسک نشتی و خرابی را کاهش می‌دهد. در ایران برندهای زیادی در تولید لوله و اتصالات مسی فعالیت دارند که برخی از آنها کیفیت بالا و سابقه طولانی دارند (در بخش بعدی به معرفی برندها می‌پردازیم).
• بازرسی ظاهری: پیش از خرید، اتصالات را از نظر ظاهری بررسی کنید. بدنه باید صاف و بدون سوختگی، شکاف یا پوسیدگی باشد. سوراخ‌های داخلی لوله و اتصال از لب‌پر نبودن مطمئن شوید. تمیز بودن سطوح و برچسب استاندارد (درصورت وجود) نیز نشانه سلامت کالاست.

• مشاوره و پشتیبانی خرید: برای خریدی مطمئن، به‌ویژه در پروژه‌های بزرگ یا حساس، دریافت مشاوره از تأمین‌کنندگان معتبر ضروری است. گروه بازرگانی ساتراپ ثقفی به عنوان یکی از مجموعه‌های شناخته‌شده و معتبر در زمینه تأمین انواع لوله و اتصالات مسی، با ارائه مشاوره تخصصی و تأمین محصولات از برندهای باکیفیت و استاندارد، می‌تواند شما را در انتخاب دقیق و مناسب‌ترین اتصالات برای پروژه‌هایتان یاری دهد. این گروه با داشتن تجربه و دانش فنی، به مشتریان خود اطمینان می‌دهد که بهترین محصول را با قیمت رقابتی دریافت خواهند کرد.

قیمت‌های به‌روز اتصالات مسی در بازار ایران

قیمت اتصالات مسی به عوامل متعددی مانند نوع اتصال، سایز، ضخامت (تیپ)، جنس (خالص بودن مس یا آلیاژ)، برند تولیدکننده و نوسانات قیمت مس بستگی دارد. برای ارائه نمونه قیمت، در جدول زیر برخی اتصالات رایج با قیمت حدودی بازار ذکر شده است (این قیمت‌ها از فروشگاه‌های آنلاین به تاریخ مرداد ۱۴۰۴ گردآوری شده و برای راهنمایی تقریبی آورده شده است):

جدول ۱: مقایسه قیمت برخی اتصالات مسی معمول بازار (به تومان)

همان‌طور که دیده می‌شود، اتصالات سایز کوچک (مثلاً 3/8 اینچ) ارزان‌تر و اتصالات سنگین یا بزرگتر (مانند زانو 1.3/8″) قیمت بالاتری دارند. با توجه به نوسانات نرخ ارز و قیمت مس، قیمت‌ها به سرعت تغییر می‌کنند. بنابراین برای استعلام دقیق قیمت بهتر است به فروشگاه‌های اینترنتی معتبر مراجعه کنید یا با تأمین‌کنندگان تماس بگیرید. در کنار فروش آنلاین، پخش‌کنندگان عمده لوله مسی (مانند مس‌باران، بازاری، توزیع‌کنندگان محلی) نیز قیمت‌های رقابتی ارائه می‌کنند.

نحوه نصب و نگهداری صحیح

نصب صحیح، عمر و کارایی اتصالات مسی را به شدت افزایش می‌دهد. برای این کار، رعایت نکات زیر الزامی است:

• آماده‌سازی سطوح: قبل از لحیم‌کاری، سطوح داخلی اتصال و خارجی لوله را کاملاً تمیز کنید.
• لحیم‌کاری اصولی: از لحیم و فلوکس مخصوص مس استفاده کنید. با گرم کردن یکنواخت اتصال و لوله، مطمئن شوید که لحیم به طور کامل در شکاف بین قطعات پخش شود.
• ابزار و ایمنی: هنگام کار از ابزار و تجهیزات مناسب و همچنین لوازم ایمنی مانند دستکش و عینک استفاده کنید.
• بازرسی دوره‌ای: به طور منظم اتصالات را برای هرگونه نشانه نشتی، خوردگی یا شل شدن بررسی کنید. وجود تغییر رنگ یا قطرات آب می‌تواند نشانه اولیه مشکل باشد.
• عایق‌بندی: در محیط‌های مرطوب، لوله‌ها و اتصالات را عایق‌بندی کنید تا از میعان و خوردگی جلوگیری شود.

در نهایت، با توجه به تنوع برندهای موجود در بازار ایران و نوسانات قیمت مس، بهتر است برای خرید اتصالات از برندهای معتبر و شناخته‌شده‌ای مانند شهید باهنر، کاسپین مس البرز، یا بابک مس ایرانیان که سابقه و کیفیت قابل قبولی دارند، استفاده کنید. همچنین برای اطلاع از قیمت‌های روز، تماس با تأمین‌کنندگان معتبر یا مراجعه به فروشگاه‌های آنلاین توصیه می‌شود.
