لوله مسی کلاف چیست؟

بخش ۱: شناخت لوله مسی کلاف و ماهیت انعطاف‌پذیر آن

لوله مسی، به عنوان یکی از رساناترین و مقاوم‌ترین فلزات در کاربردهای صنعتی، نقش محوری در زیرساخت‌های انتقال سیالات و تبادل حرارت ایفا می‌کند. در میان انواع مختلف لوله‌های مسی که شامل لوله‌های شاخه‌ای، مویین و کویلی هستند، لوله مسی کلاف (Coil Copper Pipe) جایگاه ویژه‌ای دارد. این محصول به دلیل ساختار منعطف خود، انتخابی استاندارد برای صنایعی است که به طول‌های پیوسته و قابلیت شکل‌دهی در محل نیاز دارند، به خصوص در بخش‌های برودتی و تهویه مطبوع (HVAC).

۱.۱. تعریف و ماهیت لوله مسی کلاف (Coil Copper Pipe)

لوله مسی کلاف، نوعی لوله مسی بدون درز است که پس از تولید، به جای برش به طول‌های شش متری ثابت (لوله‌های شاخه‌ای)، به صورت حلقه‌های بزرگ و فشرده پیچیده می‌شود. ویژگی اصلی لوله کلاف، حالت نرم یا آنیل‌شده (Soft Temper) آن است. این انعطاف‌پذیری باعث می‌شود که لوله کلاف به راحتی تحت خمش قرار گیرد و در مقابل موانعی که در مسیر لوله‌کشی وجود دارند، تغییر شکل دهد. این قابلیت خم‌پذیری، به خصوص در لوله‌کشی‌های توکار یا مسیرهای طولانی، بسیار ارزشمند است، چرا که نیاز به استفاده از اتصالات زانویی متعدد را کاهش داده و در نتیجه، ریسک نشتی احتمالی در سیستم را به حداقل می‌رساند.

لوله مسی کلاف در ابعاد متنوع و متراژهای استاندارد عرضه می‌شود؛ متراژهای رایج در بازار شامل ۱۵ متر، ۳۰ متر و ۵۰ متر هستند. کاربرد نوع کلاف‌پیچ آن عمدتاً در زمینه تبرید و تهویه مطبوع است، زیرا دوام و کارایی بالاتری در خمش و شکل‌دهی نسبت به لوله‌های سخت ارائه می‌دهد. برخلاف لوله‌های شاخه‌ای که معمولاً سخت یا سفت (Hard Temper) هستند و برای سیستم‌های ثابت و نصب‌های دائمی استفاده می‌شوند، کلاف نرم برای مکان‌هایی که نیاز به تغییر مسیر و انعطاف‌پذیری بالا دارند، مناسب است.

۱.۲. تفاوت بنیادی: لوله مسی نرم (آنیل شده) در برابر لوله مسی سخت (کارسخت شده)

ماهیت کلاف مسی به طور مستقیم از عملیات حرارتی ویژه‌ای به نام آنیلینگ (Annealing) نشأت می‌گیرد که آن را از لوله‌های سخت متمایز می‌کند.

منشأ سختی و نیاز به آنیلینگ

لوله‌های مسی در مراحل اولیه شکل‌دهی، مانند کشش سرد، دارای ساختاری کارسخت شده و سختی بالایی هستند. این سختی مکانیکی باعث می‌شود که لوله‌های سخت در برابر خمش مقاومت کنند و در صورت اعمال ضربات سنگین، مستعد ایجاد ترک و شکست باشند. برای اتصال لوله‌های سخت در زوایا و گوشه‌ها، استفاده از اتصالات مسی نظیر زانویی‌ها الزامی است.

برای دستیابی به حداکثر انعطاف‌پذیری مورد نیاز برای لوله کلاف نرم، لوله‌ها باید تحت عملیات حرارتی آنیل کامل قرار گیرند. این فرآیند تنش‌زدایی در کوره‌های مخصوصی انجام می‌گیرد که در آن لوله‌ها به دماهای بسیار بالا، معمولاً در محدوده ۶۵۰ تا ۸۵۰ درجه سلسیوس، گرم می‌شوند. پس از رسیدن به دمای مشخص، فرآیند سرد کردن باید به آرامی در داخل کوره انجام پذیرد تا ساختار بلوری فلز بازآرایی شده و لوله کاملاً نرم شود، این امر از ایجاد ترک‌های ناخواسته جلوگیری می‌کند. آنیل کردن فلزات به طور کلی منجر به افزایش انعطاف‌پذیری و مقاومت قطعات می‌گردد.

پارادوکس اقتصادی لوله مسی نرم

یک تحلیل اقتصادی مهم نشان می‌دهد که لوله‌های مسی نرم، به دلیل نیاز به این مرحله اضافی و انرژی‌بر آنیلینگ در دماهای ۶۵۰ تا ۸۵۰ درجه سانسیوس، معمولاً قیمت بالاتری نسبت به انواع سخت دارند. این افزایش قیمت، در نگاه اول، ممکن است یک نقطه ضعف به نظر آید. با این حال، این هزینه اضافی با توجه به صرفه‌جویی چشمگیری که در زمان نصب، کاهش اتصالات مورد نیاز، و مهم‌تر از آن، کاهش ریسک نشتی و افزایش دوام سیستم در طول عمر آن، کاملاً توجیه‌پذیر است. در نتیجه، برای کاربردهایی مانند خطوط مبرد که اتصال پیوسته اهمیت حیاتی دارد، لوله کلاف نرم بهترین گزینه اقتصادی بلندمدت است.

۱.۳. انواع اصلی لوله‌های مسی بر اساس ضخامت دیواره (K, L, M)

لوله‌های مسی بدون درز بر اساس ضخامت دیواره (Gauge) طبقه‌بندی می‌شوند که نشان‌دهنده میزان تحمل فشار داخلی و کاربرد مناسب آن‌هاست. این طبقه‌بندی‌ها عموماً با حروف K، L و M مشخص می‌شوند.

نوع K: دارای ضخیم‌ترین دیواره در میان انواع متداول است. این نوع لوله قابلیت تحمل فشارهای بسیار بالا را دارد و معمولاً در کاربردهایی مانند لوله‌کشی زیر خاک یا سیستم‌های گازهای طبی استفاده می‌شود. این نوع می‌تواند به صورت سخت یا نرم عرضه شود.
نوع L: دارای ضخامت دیواره متوسط است و پرکاربردترین نوع لوله مسی در سیستم‌های لوله‌کشی آب، گاز و به خصوص HVAC/R محسوب می‌شود. بیشتر لوله‌های مسی کلاف نرم (پنکیک و LWC) مورد استفاده در تبرید از نوع L هستند، زیرا تعادل مناسبی بین انعطاف‌پذیری، مقاومت در برابر فشار و هزینه ارائه می‌دهد.
نوع M: دارای نازک‌ترین دیواره است. این نوع برای لوله‌کشی‌های با فشار کمتر طراحی شده و معمولاً در زمینه تبرید به کار نمی‌رود، چرا که ضخامت دیواره آن برای تحمل فشارهای مبرد کافی نیست.

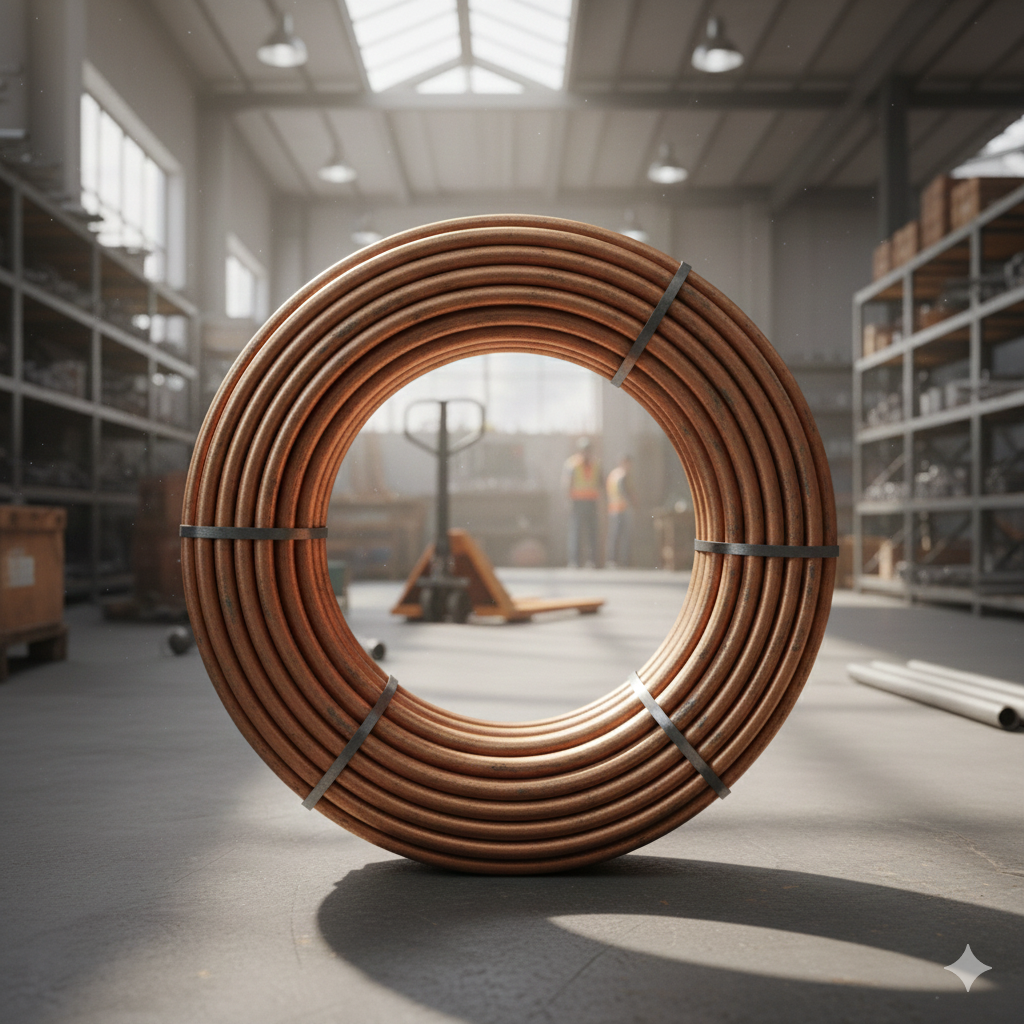

۱.۴. کلاف‌های رایج: کلاف پنکیک (Pancake) و کلاف منظم (LWC)

کلاف‌های مسی بر اساس شکل پیچش و نوع کاربرد به دو نوع اصلی تقسیم می‌شوند:

کلاف پنکیک (Pancake Coil): این کلاف‌ها به صورت مسطح پیچیده می‌شوند و عموماً در متراژهای کوتاه‌تر (۱۵ تا ۳۰ متر) عرضه می‌گردند. کاربرد اصلی کلاف پنکیک در خدمات صحرایی، تعمیرات و اتصالات در صنایع تهویه و برودت است. این نوع برای نصب آسان در محل و برش به متراژهای مورد نیاز توسط نصابان کولر گازی مناسب است.
کلاف منظم (Level Wound Coil – LWC): این کلاف‌ها به صورت استوانه‌ای و منظم و با دقت بالا پیچیده می‌شوند. کلاف‌های LWC برای تغذیه خطوط تولید انبوه در کارخانه‌ها، به ویژه برای تولید انبوه مبدل‌های حرارتی و کویل‌ها، ایده‌آل هستند و امکان فرآوری پیوسته توسط دستگاه‌های خودکار را فراهم می‌آورند.

بخش ۲: تولید و استانداردهای حیاتی لوله مسی کلاف برای HVAC/R

تولید لوله مسی کلاف، به ویژه برای کاربردهای حساس مانند تبرید، تحت نظارت سخت‌گیرانه استانداردهای بین‌المللی قرار دارد تا تمیزی داخلی و یکپارچگی ساختاری آن تضمین شود.

۲.۱. مراحل فرآیند تولید و شکل‌دهی

فرآیند تولید لوله مسی از مس کاتد با خلوص بالا شروع می‌شود و شامل مراحل زیر است:

۱. تولید مس خالص: مواد اولیه از گریدهای مس بدون درز مانند UNS C10200 (بدون اکسیژن) یا C12200 (فسفر زدایی شده) انتخاب می‌شوند. مس C12200 دارای حداقل خلوص ۹۹.۹ درصد است.. شکل‌دهی اولیه: شمش‌های مس حرارت داده می‌شوند و سپس با فرآیندهایی مانند اکستروژن یا روش کامفورت به شکل لوله اولیه در می‌آیند. لوله‌های تولیدی به روش اکستروژن معمولاً قیمت گران‌تری دارند.. کشش سرد و کویلینگ: لوله از طریق فرآیندهای کشش سرد به ابعاد نهایی قطر و ضخامت دیواره می‌رسد. در این مرحله، کشش در ماشین دورانی برای کویل سازی (کلاف سازی) انجام می‌گیرد.. تنش زدایی و آنیلینگ: پس از شکل‌دهی، لوله‌های نرم (کلاف) باید تحت فرآیند تنش‌زدایی و آنیلینگ در دمای ۶۵۰ تا ۸۵۰ درجه سلسیوس قرار گیرند تا نرمی کامل حاصل شود.

۲.۲. الزامات تمیزی داخلی: اهمیت آنیل روشن (Bright Annealing)

تمیزی داخلی لوله مسی کلاف مورد استفاده در تبرید، یک الزام عملکردی است نه صرفاً یک ویژگی کیفی. سطح داخلی لوله باید عاری از هرگونه اکسید، رطوبت، چربی یا براده باشد.

فرآیند آنیل روشن

برای دستیابی به این سطح از تمیزی، لوله‌های کلاف نرم باید عملیات آنیل روشن (Bright Annealing) را طی کنند. این فرآیند حرارتی در یک محیط کنترل‌شده (معمولاً بدون حضور اکسیژن یا در یک اتمسفر کاهنده) انجام می‌شود تا از اکسید شدن مجدد مس در دماهای بالا جلوگیری شود. آنیل روشن، مطابق با الزامات استاندارد ASTM B68، اکسیدهای داخلی را از بین می‌برد و لوله را برای انتقال مبرد مناسب می‌سازد.

ضرورت تمیزی برای سیستم‌های برودتی

اهمیت تمیزی داخلی به این دلیل است که در سیستم‌های برودتی، آلودگی‌های باقی مانده در لوله مسی می‌توانند با روغن مبرد واکنش داده و باعث تجزیه شیمیایی، اسیدی شدن روغن کمپرسور، یا گرفتگی لوله‌های مویین شوند، که در نهایت به خرابی کمپرسور (که گران‌ترین بخش سیستم است) منجر می‌شود. در واقع، الزامات سخت‌گیرانه استاندارد ASTM B280 در مورد تمیزی و بسته‌بندی، برای حفاظت از این بخش حیاتی سیستم وضع شده‌اند.

بسته‌بندی حفاظتی

پس از تمیزکاری و آبگیری نهایی، برای جلوگیری از ورود آلودگی‌های محیطی، رطوبت یا ذرات، دو سر لوله‌های کلاف باید بلافاصله بسته یا درپوش‌گذاری شوند (پلاگین، چین‌خورده یا درپوش).

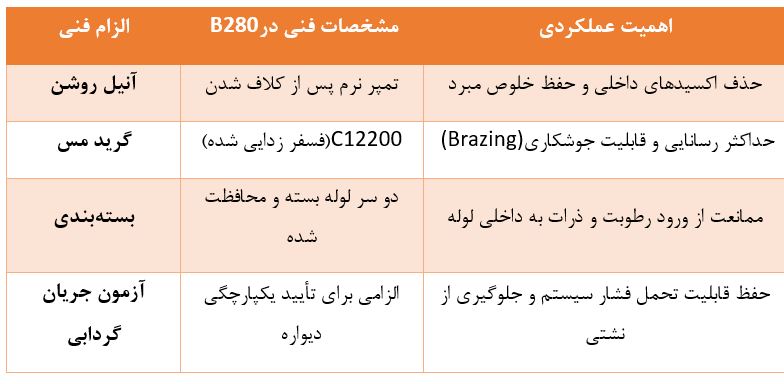

۲.۳. استانداردهای مرجع: ASTM B280 حاکم بر کلاف‌های تبرید

استاندارد مرجع اصلی که کیفیت و الزامات فنی لوله مسی کلاف برای تهویه مطبوع و تبرید را تعیین می‌کند، استاندارد ASTM B280 است.

مشخصات ASTM B280

این استاندارد الزامات مشخصات لوله‌های مسی بدون درز با گریدهای C10200، C12000 یا C12200 را پوشش می‌دهد. لوله‌های تولید شده بر اساس این استاندارد باید دارای بالاترین درجه هدایت حرارتی و مقاومت در برابر خوردگی باشند و خلوص مس آن‌ها معمولاً ۹۹.۹ درصد تضمین می‌شود.

علاوه بر این، استانداردهای ملی ایران مانند ISIRI 3331 و ۳۳۳۲ نیز بر اساس استانداردهای بین‌المللی، مشخصات فنی و بازرسی لوله‌های مسی را برای کاربردهای مختلف داخلی تعیین می‌کنند.

بخش ۳: خواص فنی و مزایای رقابتی مس: چرا مس؟

انتخاب لوله مسی کلاف به جای سایر فلزات، ریشه در مجموعه خواص فیزیکی و شیمیایی استثنایی مس دارد که آن را برای کاربردهای انتقال حرارت بهینه می‌سازد.

۳.۱. رسانایی حرارتی فوق‌العاده: فاکتور کلیدی عملکرد

مهم‌ترین برتری فنی مس، ضریب هدایت حرارتی بسیار بالای آن است. مس پس از نقره، بیشترین ضریب هدایت گرمایی را در میان فلزات رایج دارا است. ضریب هدایت گرمایی مس حدود ۳۸۵ وات بر متر کلوین تخمین زده می‌شود، که این میزان تقریباً دو برابر هدایت گرمایی آلومینیوم (۲۰۵ وات بر متر کلوین) و حدود ۲۸ برابر بیشتر از فولاد ضد زنگ (استیل) است.

این رسانایی بالا در سیستم‌های تهویه، یک مزیت بزرگ محسوب می‌شود، زیرا به انتقال سریع و کارآمد گرما یا سرما کمک کرده و در نتیجه، بهره‌وری انرژی کلی سیستم را به طور قابل توجهی افزایش می‌دهد. در مبدل‌های حرارتی، کویل‌های مسی بالاترین راندمان انتقال حرارت را تضمین می‌کنند.

۳.۲. مقاومت مکانیکی، ضدخوردگی و طول عمر بالا

لوله‌های مسی به دلیل مقاومت ذاتی در برابر خوردگی و عوامل محیطی، دارای دوام و طول عمر بسیار بالایی هستند.

مقاومت در برابر خوردگی: لوله‌های مسی مقاومت بالایی در برابر خوردگی نشان می‌دهند، به خصوص در مقایسه با فلزاتی مانند آلومینیوم در مواجهه با سیالاتی نظیر آب. مقاومت بالای مبدل‌های حرارتی مسی در برابر خوردگی در محیط‌هایی که آب در آن جریان دارد، بسیار حائز اهمیت است.
استحکام ساختاری: مس دارای استحکام کششی بالا و نقطه ذوب بالا است. همچنین، قابلیت کار سرد مس C12200 عالی گزارش شده است. این خواص فیزیکی باعث می‌شود که لوله‌های مسی (به ویژه نوع کلاف نرم) به راحتی در طول فرآیند فرم‌دهی شوند، در حالی که توانایی تحمل بارهای مکانیکی بالایی را نیز حفظ کنند.

۳.۳. ویژگی‌های ضد میکروبی و ایمنی بهداشتی

مس دارای خواص ذاتی ضد میکروبی است و در برابر تجمع و رسوب میکروارگانیسم‌ها (Biofouling) مقاومت می‌کند.¹ این ویژگی مس را به یک گزینه ایمن و بهداشتی برای سیستم‌های آب آشامیدنی و به طور خاص برای لوله‌کشی گازهای طبی تبدیل کرده است، جایی که حفظ خلوص و جلوگیری از رشد باکتری‌ها حیاتی است.

۳.۴. قابلیت اتصال آسان و تعمیرپذیری

مس به راحتی از طریق لحیم‌کاری (Soldering) و جوشکاری سخت (Brazing) قابل اتصال است. این سهولت در اتصال و تعمیر، یک مزیت عملیاتی بزرگ محسوب می‌شود، چرا که تعمیر کویل‌های مسی در صورت آسیب دیدگی بسیار راحت‌تر و آسوده‌تر از کویل‌های آلومینیومی است که اغلب باید به طور کامل جایگزین شوند.

بخش ۴: کاربردهای تخصصی لوله مسی کلاف در صنایع

انعطاف‌پذیری و خواص حرارتی لوله مسی کلاف، آن را برای استفاده در چندین کاربرد تخصصی ضروری ساخته است.

۴.۱. لوله‌کشی مبرد در سیستم‌های تهویه و برودت

کاربرد اصلی لوله مسی کلاف نرم، در سیستم‌های سرمایشی و گرمایشی، به ویژه در خطوط انتقال مبرد بین واحدهای داخلی و خارجی کولرهای گازی و داکت اسپلیت‌ها است.

انتقال مبرد: لوله‌های مسی به مایعات مبرد اجازه می‌دهند که به صورت مستقیم جریان یابند و فرآیند حیاتی تبخیر و انتقال حرارت را به صورت مؤثر انجام دهند.
مزیت نصب: لوله کلاف به دلیل انعطاف‌پذیری و دوام در برابر خمش و شکل‌دهی، در نصب‌های توکار و مسیرهای طولانی مورد استفاده قرار می‌گیرد و نیاز به اتصالات متعدد و پرخطر را کاهش می‌دهد.
لوله مویرگی (Capillary Tube): در داخل واحدهای تبرید و تهویه مطبوع، از یک لوله مسی مخصوص با قطر بسیار کم که به صورت کلاف عرضه می‌شود، استفاده می‌گردد. این لوله‌های مویرگی نقش تنظیم کننده جریان مایع خنک کننده را ایفا می‌کنند.

۴.۲. الزامات لوله‌کشی گازهای طبی (NFPA 99 و ISO 7396)

در حالی که لوله‌های مسی سخت (شاخه) برای خطوط ثابت گاز طبی ترجیح داده می‌شوند، الزامات استاندارد بر خلوص و ضخامت لوله مسی کلاف در این بخش حیاتی است.

استانداردهای ایمنی: سیستم لوله‌کشی گاز طبی باید تحت سخت‌گیرانه‌ترین استانداردها مانند NFPA 99 و ISO 7396-1 آزمایش و نصب شود تا اطمینان حاصل گردد که گازها بدون آلودگی و با ایمنی بالا منتقل می‌شوند.
انتخاب نوع لوله: در این کاربردها، به دلیل نیاز به تحمل فشارهای بالا و افزایش ایمنی، معمولاً لوله‌های Type K یا L مورد نیاز هستند. لوله‌های نرم کلافی ممکن است در مکان‌هایی که نیاز به انعطاف‌پذیری موضعی در اتصالات وجود دارد، استفاده شوند.

۴.۳. کاربرد در مبدل‌های حرارتی و صنایع نیروگاهی

ضریب هدایت حرارتی بالای مس، آن را به انتخابی عالی برای مبدل‌های حرارتی تبدیل کرده است. کویل‌های مسی کلاف منظم (LWC) به طور گسترده‌ای در ساخت مبدل‌های حرارتی هوا خنک، کندانسورها، اواپراتورها و در صنایع شیمیایی، پتروشیمی و نیروگاه‌ها به کار می‌روند. این ترکیب خواص فیزیکی و شیمیایی (مانند مقاومت در برابر تجمع میکروارگانیسم‌ها و استحکام بالا) استفاده وسیع از مس را در این صنایع توجیه می‌کند.

بخش ۵: چالش‌های نصب و راهنمای اتصال لوله مسی کلاف

نصب لوله مسی کلاف، با وجود سهولت نسبی، نیازمند رعایت اصول دقیق فنی در خمکاری، فلرینگ و جوشکاری است تا از نشتی و آسیب ساختاری جلوگیری شود.

۵.۱. دستورالعمل‌های خمکاری لوله کلاف نرم

انعطاف‌پذیری لوله کلاف نرم اجازه می‌دهد که بدون استفاده از اتصالات زانویی، مسیرهای پیچیده ایجاد شوند. اما برای حفظ سلامت ساختاری لوله، باید مراقب بود.

روش‌های اصولی: خمکاری باید با ابزار مناسب (خم‌کن‌های کالیبره) صورت گیرد تا مقطع لوله به صورت بیضی تغییر شکل ندهد یا دچار چین‌خوردگی نشود. لوله‌های نازک‌تر به طور طبیعی راحت‌تر خم می‌شوند.
تکنیک‌های کمکی: گرم کردن موضعی لوله قبل از خمکاری می‌تواند به نرم شدن بیشتر آن کمک کرده و خطر ترک خوردگی را کاهش دهد، به خصوص در خم‌های با شعاع کوچک. استفاده از فنرهای خمکاری در داخل لوله نیز روشی مؤثر برای جلوگیری از تاب برداشتن مقطع است.

۵.۲. جزئیات فلرینگ و اتصالات مکانیکی

فلرینگ یک روش مکانیکی حیاتی برای لوله‌های کلاف نرم در اتصالات مبرد است.

کیفیت فلرینگ: برای ایجاد اتصال محکم و بدون نشتی، فلرینگ باید توسط ابزارهای حرفه‌ای و با دقت انجام شود.
اهمیت ضخامت استاندارد: ضخامت مناسب لوله (مانند لوله Type L) برای فرآیند فلرینگ ضروری است. اگر لوله مسی استفاده شده ضخامت کافی نداشته باشد، در هنگام فرآیند گشاد شدن (فلرینگ) ممکن است به راحتی بشکند یا تغییر شکل دهد. این موضوع، یکی از ریسک‌های استفاده از لوله‌های زیر استاندارد است.

۵.۳. ملاحظات جوشکاری (Brazing) در مقابل لحیم‌کاری (Soldering)

انتخاب بین روش‌های اتصال حرارتی به فشار کاری سیستم وابسته است:

لحیم‌کاری نرم (Soldering): در دمای زیر ۴۵۰ درجه سانتی‌گراد انجام می‌شود و استحکام کمتری دارد. این روش برای سیستم‌های کم‌فشار مانند آب‌رسانی مناسب است.
جوشکاری سخت (Brazing): در دمای بالاتر از ۴۵۰ درجه سانتی‌گراد انجام می‌شود و استحکام و دوام بالایی در برابر فشار و دما ارائه می‌دهد. این روش برای خطوط مبرد صنعتی و سیستم‌های تحت فشار بالا الزامی است. برای جوشکاری مس، معمولاً از سیم جوش حاوی فسفر یا نقره استفاده می‌شود.

۵.۴. مشکلات رایج: خوردگی مورچه‌ای (Formicary Corrosion)

با وجود مقاومت عالی مس، خوردگی مورچه‌ای (FC) یک نوع خوردگی موضعی است که می‌تواند در کویل‌های مسی HVAC/R رخ دهد و منجر به نشتی‌های ریز شود.

عوامل ایجاد: این خوردگی نتیجه یک واکنش شیمیایی است که در حضور همزمان اکسیژن، آب (رطوبت) و اسیدهای آلی (مانند اسید فرمیک) اتفاق می‌افتد. منابع اسید آلی می‌تواند شامل روغن‌های روان‌کننده یا آلاینده‌های محیطی باشد.
پیشگیری: لوله‌های مسی در برابر این نوع خوردگی آسیب‌پذیر هستند، اما نگهداری و تمیزکاری منظم کویل‌ها می‌تواند به طور مؤثری از بروز آن جلوگیری کند. آلومینیوم در برابر این نوع خوردگی مصون است، که یک مزیت برای آن محسوب می‌شود.

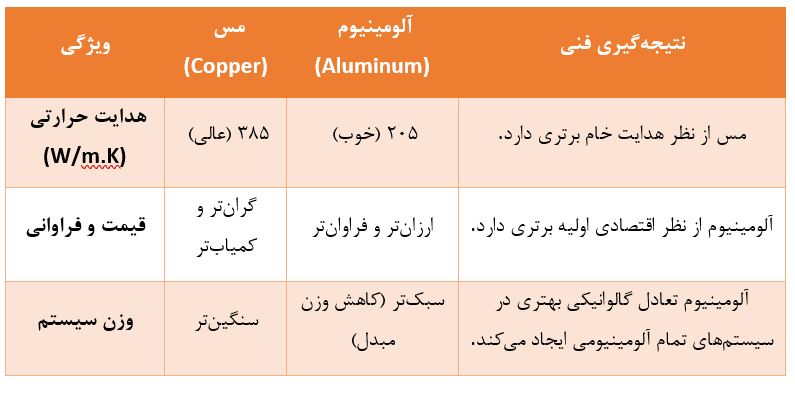

بخش ۶: مس در برابر آلومینیوم: تحلیل مقایسه‌ای در صنعت HVAC/R

رقابت بین مس و آلومینیوم در ساخت کویل‌ها و مبدل‌های حرارتی، یک بحث کلیدی در صنعت HVAC/R است که عمدتاً بر اساس تعادل بین راندمان، هزینه و دوام تعریف می‌شود.

مقایسه راندمان و محدودیت‌های انتقال حرارت

با وجود برتری مس در هدایت حرارتی (تقریباً دو برابر)، مطالعات نشان می‌دهند که در یک مبدل حرارتی، عملکرد انتقال حرارت تا حد زیادی توسط رسانایی رابط هوایی کنترل می‌شود. بنابراین، تفاوت عملکرد نهایی بین مبدل‌های حرارتی مس و آلومینیوم در بسیاری از کاربردها “کاملاً ناچیز” است.

۶.۲. دوام، شکنندگی و ملاحظات تعمیرات

تفاوت در خواص مکانیکی و تعمیرپذیری، انتخاب بین این دو فلز را در نصب‌های میدانی دشوار می‌کند.

تعمیرپذیری: تعمیر کویل‌های مسی بسیار راحت‌تر از آلومینیومی است. کویل‌های آلومینیومی شکننده‌تر هستند و اغلب باید در صورت آسیب جایگزین شوند، که این امر هزینه نیروی کار و تعمیرات را بالا می‌برد.¹⁴
حفاظت: کویل‌های آلومینیومی به دلیل شکنندگی، نیاز به محافظت بیشتری دارند و معمولاً درون باکس‌های فلزی جاسازی می‌شوند، که این خود تمیز کردن و نگهداری آن‌ها را سخت‌تر می‌کند.

۶.۳. چالش‌های خوردگی در سیستم‌های ترکیبی

خوردگی گالوانیکی: در سیستم‌های ترکیبی که از لوله مسی و پره آلومینیومی استفاده می‌شود، ریسک خوردگی گالوانیکی (Galvanic Corrosion) وجود دارد، زیرا این دو فلز غیرمشابه در تماس با یکدیگر قرار می‌گیرند.¹⁴
روند صنعت: به دلیل ریسک خوردگی گالوانیکی و مزایای وزنی و قیمتی، بسیاری از سازندگان، به ویژه در صنعت خودرو و برخی بخش‌های HVAC، به سمت تولید واحدهای مبدل حرارتی تمام آلومینیومی حرکت کرده‌اند تا تعادل گالوانیکی مواد بهبود یابد. با این حال، مس به دلیل مقاومت در برابر فشار و سهولت تعمیر در خطوط مبرد، در کاربردهای حیاتی همچنان به عنوان ماده غالب باقی مانده است.

بخش ۷: عوامل اقتصادی مؤثر بر قیمت لوله مسی کلاف و راهنمای خرید

قیمت لوله مسی کلاف به دلیل وابستگی به مس به عنوان یک کالای جهانی، تحت تأثیر نوسانات بورس فلزات لندن و عوامل کلان اقتصادی است.

۷.۱. نوسانات جهانی: تأثیر LME و اقتصاد کلان بر قیمت مس کلاف

قیمت مس در بورس فلزات لندن (LME) شاخص اصلی تعیین کننده قیمت‌های جهانی است.

عوامل تقویتی قیمت: عواملی مانند افزایش قیمت نفت، کمبود فیزیکی مس، تقویت پول‌های اصلی (مانند یورو) و کاهش موجودی مس در انبارهای LME باعث افزایش قیمت مس می‌شوند. همچنین، رویدادهای غیرقابل پیش‌بینی مانند سیل در شیلی (که ۲۷ درصد ذخایر مس جهان را در اختیار دارد) نیز به صورت کوتاه‌مدت باعث افزایش قیمت می‌شوند.
عوامل کاهشی قیمت: تقویت دلار، افت شاخص سهام، و افزایش تولید مس توسط چین از جمله عواملی هستند که قیمت مس را کاهش می‌دهند.
نقش شاخص‌های اقتصادی: شاخص‌های اقتصاد کلان مانند شاخص مدیران خرید (PMI) در کشورهای مصرف‌کننده بزرگ (مانند آمریکا و چین) مستقیماً با قیمت مس مرتبط است. رشد این شاخص نشان‌دهنده افزایش فعالیت‌های صنعتی و تقاضای بالاتر برای فلزات پایه است.

۷.۲. تولیدکنندگان داخلی و استانداردهای بازار ایران

بازار لوله مسی کلاف در ایران توسط تولیدکنندگان معتبر و بزرگی تأمین می‌شود که محصولات خود را بر اساس استانداردهای ملی و بین‌المللی عرضه می‌کنند:

تولیدکنندگان مطرح: شرکت‌هایی نظیر شرکت صنایع مس شهید باهنر، شرکت ملی صنایع مس ایران (NICICO)، و مس کاوه از جمله اصلی‌ترین تولیدکنندگان داخلی هستند.
استانداردهای داخلی: این شرکت‌ها موظف به رعایت استانداردهای ملی ایران نظیر ISIRI 3331 و ۳۳۳۲ هستند که مشخصات فنی، ابعادی و بازرسی لوله‌های مسی را برای کاربردهای داخلی تعیین می‌کنند.

۷.۳. راهنمای خرید هوشمندانه لوله مسی کلاف

انتخاب لوله کلاف مناسب مستلزم توجه به عوامل کیفی است که بر قیمت نهایی تأثیر می‌گذارند:

خلوص و گرید مس: باید اطمینان حاصل شود که مس مورد استفاده دارای خلوص بالا (حداقل ۹۹.۹ درصد) و گرید صحیح (C12200) برای مطابقت با الزامات تبرید (ASTM B280) است.
ضخامت دیواره: ضخامت دیواره باید متناسب با فشار کاری سیستم انتخاب شود. با توجه به نوسانات شدید قیمت مس، برخی سازندگان تمایل دارند لوله‌های با ضخامت پایین‌تر را برای کاهش قیمت نهایی عرضه کنند. این عمل باعث افزایش ریسک شکست در هنگام فلرینگ و نصب می‌شود.
تمیزی داخلی و بسته‌بندی: تمیزی سطح لوله (آنیل روشن) و بسته‌بندی محکم دو سر لوله با درپوش، از الزامات حیاتی است که سلامت سیستم مبرد را تضمین می‌کند و باید به عنوان یک شاخص کیفیت در نظر گرفته شود.

نکته مدیریت ریسک: خریدار باید درک کند که هزینه لوله مسی کلاف استاندارد (Type L یا K) که دارای آنیل روشن و ضخامت کافی است، به دلیل هزینه بالای فرآیند آنیل و کیفیت مواد، بالاتر خواهد بود. با این حال، پذیرش این هزینه، به طور غیرمستقیم، ریسک خرابی زودرس کمپرسور و هزینه‌های تعمیرات بعدی سیستم مبرد را به شدت کاهش می‌دهد، که این خود بزرگترین صرفه‌جویی بلندمدت است.

بخش ۸: جمع‌بندی و چشم‌انداز آینده صنعت لوله‌های مسی کلاف

لوله مسی کلاف، با توجه به ماهیت فنی خود، یک کالای صنعتی با ارزش افزوده بالا محسوب می‌شود. ویژگی‌های منحصر به فرد مس، از جمله رسانایی حرارتی فوق‌العاده و مقاومت در برابر خوردگی، آن را به عنوان یک ماده ترجیحی و استاندارد در خطوط انتقال مبرد در سیستم‌های HVAC/R تثبیت کرده است. انعطاف‌پذیری لوله‌های کلاف، که نتیجه فرآیند پیچیده آنیلینگ در دماهای ۶۵۰ تا ۸۵۰ درجه سلسیوس است، امکان نصب آسان، سریع و بدون اتصالات متعدد را فراهم می‌کند.

تضمین کیفیت این محصول در گرو رعایت کامل استاندارد ASTM B280 است، به ویژه در مورد خلوص مس (C12200) و الزام حیاتی آنیل روشن برای حفظ تمیزی داخلی لوله و جلوگیری از آلودگی روغن کمپرسور.

اگرچه چالش‌هایی نظیر نوسانات قیمت LME و رقابت با آلومینیوم (به دلیل وزن و قیمت کمتر) وجود دارد، اما مس همچنان مزایای غیرقابل انکاری در تعمیرپذیری آسان، استحکام مکانیکی، و طول عمر سیستم ارائه می‌دهد.

چشم‌انداز آینده: انتظار می‌رود صنعت لوله‌های مسی برای حفظ برتری رقابتی خود، بر توسعه محصولات با بهره‌وری بالاتر تمرکز کند. تولید لوله‌های مسی با شیار داخلی (Inner Grooved) برای بهینه‌سازی سطوح انتقال حرارت در مبدل‌ها، یکی از روندهای مهم آینده است تا مس بتواند راندمان سیستم را در برابر چالش‌های کاهش ضخامت دیواره ناشی از فشارهای اقتصادی حفظ نماید. همچنین، با توجه به قابلیت بازیافت ۱۰۰٪ مس، این محصول همچنان یک بازیگر کلیدی در توسعه زیرساخت‌های پایدار و انرژی‌زا باقی خواهد ماند.
