لوله مسی کویل چیست؟

I. مقدمه تحلیلی

تعریف جامع لوله مسی کویل (LWC) و نقش آن در تبرید (HVAC/R)

لوله مسی کویل (Level Wound Coil یا LWC) یک محصول صنعتی حیاتی در سامانه‌های تبرید و تهویه مطبوع (HVAC/R) محسوب می‌شود. این محصول به صورت یک لوله مسی بدون درز تعریف می‌شود که به فرم مارپیچ و در متراژهای بسیار بلند بسته‌بندی شده است. شکل LWC به طور خاص برای پاسخگویی به نیازهای خطوط تولید انبوه صنعتی طراحی شده است که در آن استفاده از لوله‌های با متراژ زیاد و انعطاف‌پذیر، امری ضروری است.

این کویل‌ها معمولاً از سیم مسی با قطر و ضخامت مشخص ساخته می‌شوند و در اندازه‌ها و طول‌های متفاوتی عرضه می‌گردند. از منظر متالورژیکی، لوله‌های کویل به دلیل نیاز به انعطاف‌پذیری برای خم‌کاری و فرآیندهای تولید، اغلب در حالت نرم (آنيل شده) تولید می‌شوند. نقش اصلی این کویل‌ها در سیستم‌های تبرید، حضور در مبدل‌های حرارتی، از جمله کندانسورها و اواپراتورها است. در این سیکل، لوله‌های مسی وظیفه مهم تغییر فاز مبرد (مایع به گاز و بالعکس) و انتقال موثر حرارت را بر عهده دارند. در واقع، کویل مسی به عنوان یک رسانای قوی حرارتی، یکی از مهمترین مراحل در ایجاد سرمایش یا گرمایش مورد نیاز در سیستم‌های مختلف را مدیریت می‌کند.

مزایای متالورژیکی مس: دلیل انتخاب پایدار صنعت

انتخاب مس به عنوان ماده اصلی در کویل‌های انتقال حرارت، بر پایه مزایای فنی و متالورژیکی آن استوار است که برتری قابل توجهی نسبت به فلزات جایگزین مانند آلومینیوم ایجاد می‌کند.

رسانایی حرارتی استثنایی: برجسته‌ترین مزیت مس، هدایت گرمایی بسیار عالی آن است. هدایت گرمایی مس تقریباً 385 است، که این میزان تقریباً دو برابر هدایت گرمایی آلومینیوم است. این تفاوت در رسانایی، انتقال سریع و کارآمدتر حرارت را تضمین می‌کند و به طور مستقیم به افزایش بهره‌وری انرژی کلی سیستم‌های تهویه مطبوع کمک می‌نماید.

مقاومت در برابر خوردگی و دوام بالا: مس دارای مقاومت ذاتی خوبی در برابر زنگ‌زدگی و خوردگی است. این ویژگی به خصوص در کاربردهایی که کویل‌ها در تماس مستقیم با آب (مانند برج‌های خنک کننده) یا در معرض رطوبت و عوامل شیمیایی محیطی هستند، اهمیت حیاتی پیدا می‌کند. این مقاومت بالا، طول عمر سیستم را به شدت افزایش می‌دهد.

شکل‌پذیری و تعمیرپذیری: لوله‌های مسی کویل اغلب در حالت نرم عرضه می‌شوند و انعطاف‌پذیری قابل قبولی دارند. همچنین، در صورت آسیب دیدن در طول عمر عملیاتی، تعمیر لوله‌های مسی (از طریق فرآیندهای لحیم‌کاری یا جوشکاری) آسان‌تر و مقرون به صرفه‌تر از کویل‌های آلومینیومی است. کویل آلومینیومی اغلب پس از آسیب‌دیدگی باید به طور کامل جایگزین شود، در حالی که مس قابلیت ترمیم موضعی را دارد، که این امر هزینه کل مالکیت (TCO) را برای سیستم‌های مسی کاهش می‌دهد.

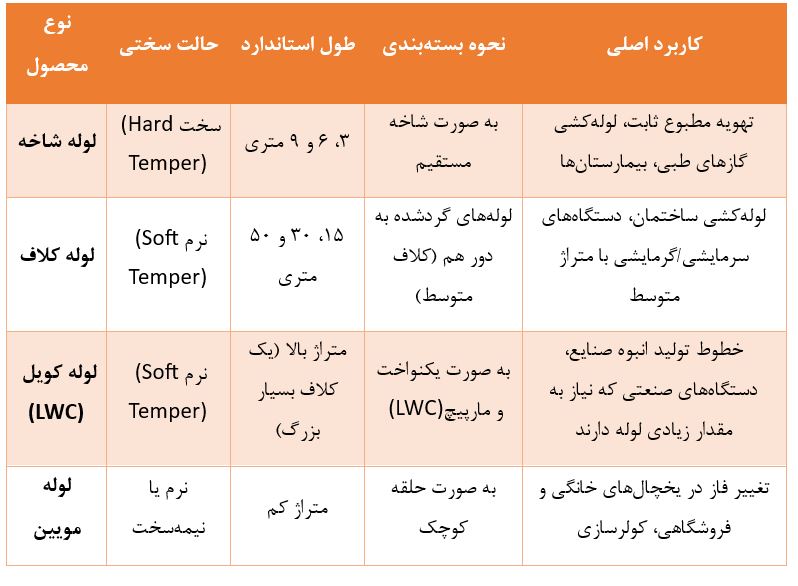

تمایز اشکال عرضه لوله مسی: کویل، شاخه، کلاف و مویین

لوله مسی بر اساس نوع کاربرد، درجه سختی (Temper) و نحوه بسته‌بندی، در اشکال مختلفی عرضه می‌شود که هر کدام برای مصارف خاصی بهینه شده‌اند.

تفاوت لوله مسی کویل و شاخه:

تجزیه و تحلیل استراتژیک انتخاب کویل (LWC):

در کاربردهای صنعتی و خطوط تولید، تفاوت بین لوله مسی شاخه‌ای و لوله کویل بسیار مهم است. لوله‌های شاخه‌ای برای پوشش دادن مسافت‌های طولانی یا ساخت یک مبدل حرارتی بزرگ، نیازمند اتصالات (جوشکاری/لحیم‌کاری) متعددی هستند. هر نقطه اتصال یک نقطه ضعف بالقوه در سیستم تبرید است و خطر نشتی مبرد را افزایش می‌دهد. سیستم‌های تبرید به دلیل حساسیت بالا به نشت مبرد، در صورت وجود حتی نشتی‌های جزئی، دچار افت راندمان یا از کار افتادگی می‌شوند. استفاده از لوله‌های کویل (LWC) که به دلیل متراژ بسیار بالا و پیوستگی، تعداد اتصالات مورد نیاز در خط تولید را به حداقل می‌رساند، منجر به بهبود چشمگیر قابلیت اطمینان (Reliability) سیستم و کاهش خطر نشت مبرد در طول عمر تجهیزات می‌شود.2 این امر نه تنها سرعت مونتاژ را بالا می‌برد، بلکه هزینه‌های آتی مرتبط با اجرت تعمیرات و نشت‌یابی را کاهش می‌دهد، که یک عامل تعیین‌کننده در تحلیل هزینه کل مالکیت سیستم است.

II. الزامات فنی و استانداردهای بین‌المللی کویل مسی (ASTM B280)

برای تضمین عملکرد ایمن و موثر لوله‌های مسی در سیستم‌های تبرید که فشار و دمای بالایی را تجربه می‌کنند، رعایت استانداردهای فنی دقیق بین‌المللی ضروری است. استاندارد مرجع برای لوله‌های مسی کویل مورد استفاده در تهویه مطبوع و تبرید، ASTM B280 است.

استاندارد مرجع ASTM B280 و اهمیت آلیاژ مس DHP

استاندارد ASTM B280 الزامات لازم برای لوله‌های آلیاژ مس بدون درز را پوشش می‌دهد که برای اتصال، تعمیرات یا تعویض واحدهای تهویه مطبوع یا تبرید به کار می‌روند. این استاندارد فراتر از ابعاد، به خلوص مواد و الزامات تمیزی داخلی نیز می‌پردازد.

اهمیت گرید C12200 (مس DHP):

رایج‌ترین آلیاژ مسی که مطابق با استاندارد ASTM B280 استفاده می‌شود، UNS C12200 است، که به عنوان مس با فسفر بالا و اکسیژن‌زدایی شده (Deoxidized High Phosphorus – DHP) شناخته می‌شود. این آلیاژ حاوی حداقل ۹۹.۹٪ مس خالص است و دارای فسفر باقیمانده بالا می‌باشد.

نقش متالورژیکی فسفر: دلیل استفاده از فسفر در گرید C12200، نقش حیاتی آن به عنوان عامل اکسیژن‌زدایی است. فرآیند نصب لوله‌های کویل مسی، به ویژه در اتصالات، شامل لحیم‌کاری سخت (Brazing) است که در دمای بالایی انجام می‌شود. اگر مس حاوی حتی مقادیر کمی از اکسید مس باشد و در معرض هیدروژن (مثلاً از شعله مشعل یا رطوبت) قرار گیرد، واکنش شیمیایی رخ می‌دهد.

تولید بخار آب در دمای بالا، درون ساختار فلز مس، باعث ایجاد حفره‌ها و ترک‌های میکروسکوپی می‌شود که به عنوان شکنندگی هیدروژنی (Hydrogen Embrittlement) شناخته می‌شود. این پدیده دوام و استحکام اتصال جوش خورده را به شدت تضعیف می‌کند. حضور فسفر به طور کامل اکسیژن موجود در مس را حذف کرده و تضمین می‌کند که مس در برابر شکنندگی در دمای جوشکاری مقاوم است، که این امر قابلیت اطمینان سیستم را در میدان نصب به طور قابل ملاحظه‌ای افزایش می‌دهد.

سخت‌گیری‌های تمیزی داخلی (Non-Volatile Residue)

یکی از سختگیرانه‌ترین الزامات استاندارد ASTM B280، مربوط به تمیزی سطوح داخلی لوله است. سیستم‌های تبرید مدرن از مبردها و روغن‌های بسیار حساس استفاده می‌کنند. هرگونه باقی‌مانده غیرفرار (Non-Volatile Residue) مانند ذرات فلزی، روغن‌های فرآیندی یا مهم‌تر از همه، اکسید مس داخلی، می‌تواند واکنش‌های شیمیایی نامطلوبی ایجاد کرده، باعث لجن‌زایی، و منجر به گرفتگی کامل قطعات دقیق سیستم (مانند لوله‌های مویین و شیرهای انبساط) یا آسیب مکانیکی به کمپرسور شود.

حد مجاز استاندارد تمیزی:

ASTM B280 برای لوله‌های کویل (Coiled Lengths) و طول‌های مستقیم، حداکثر حد مجاز باقی‌مانده غیر فرار را تعیین کرده است. این حد سختگیرانه نباید از 0.0035 { گرم در فوت مربع } تجاوز کند.

برای دستیابی و حفظ این سطح از تمیزی، لوله‌های کویل (LWC) پس از فرآیند تولید و کلاف‌بندی باید تحت عملیات آنیل روشن (Bright Annealing) قرار گیرند، کاملاً آبگیری شوند، و دو انتهای آن‌ها با درپوش، پلاک یا چین‌خوردگی بسته (sealed) شود تا از نفوذ آلودگی در طول حمل و نقل و انبارداری جلوگیری شود. این تدابیر تضمین می‌کند که لوله مسی، سازگاری شیمیایی لازم با سیالات تبریدی حساس را داشته باشد.

II.C. کنترل کیفیت ساختاری (تست‌های غیرمخرب)

تضمین سلامت ساختاری دیواره لوله کویل قبل از عرضه به بازار از اهمیت ویژه‌ای برخوردار است. استاندارد B280 استفاده از تست‌های غیرمخرب را الزامی می‌داند.

تست جریان گردابی (Eddy Current Testing – ET):

این تست یک روش آزمایش غیرمخرب (NDT) پیشرفته است که بر پایه قانون القای الکترومغناطیسی فارادی کار می‌کند. هدف از این تست، تشخیص عیوب سطحی و زیرسطحی مانند ترک‌ها، منافذ یا ناهمگونی‌های ضخامت در دیواره لوله است. جریان‌های گردابی در ماده رسانا القا می‌شوند و هرگونه نقص در فلز، الگوهای جریان را مختل می‌کند، که توسط سنسورهای پروب قابل شناسایی است. اجرای این آزمایش، یک مکانیزم قوی برای کنترل کیفیت است که اطمینان می‌دهد لوله کویل تولید شده فاقد نقایص ساختاری است که ممکن است تحت فشار عملیاتی سیستم تبرید منجر به شکست و نشتی شود.

استاندارد ASTM B280 در واقع یک سند فنی-حقوقی است که بار مسئولیت تولیدکننده را در قبال شکست‌های عملکردی تعریف می‌کند. اگر یک سیستم HVAC/R به دلیل گرفتگی ناشی از آلودگی داخلی لوله یا نشت ناشی از نقص ساختاری (عدم گذراندن تست جریان گردابی) شکست بخورد، این استاندارد ملاک قضاوت خواهد بود. بنابراین، پیروی از B280 نه تنها یک امر فنی، بلکه یک تضمین تجاری برای قابلیت اطمینان محصول نهایی است.

III. فرآیند تولید و نوآوری‌های کویل مسی: LWC و شیاردار داخلی

فرآیند تولید لوله‌های مسی کویل (LWC) یک زنجیره عملیاتی پیچیده است که از ذوب مواد اولیه شروع شده و با فرآوری و بسته‌بندی دقیق نهایی می‌شود تا محصولی با بالاترین خلوص و دقت ابعادی مطابق با استانداردهایی مانند ASTM B280 تولید شود.

III.A. مراحل کلیدی تولید لوله‌های مسی بدون درز

1. تهیه و گرم کردن مواد اولیه (شمش):ماده اولیه اصلی، مس خالص است که باید حداقل خلوص ۹۹.۹٪ را دارا باشد. برای تولید لوله‌های ACR (C12200)، مس با فسفر آلیاژ می‌شود تا اکسیژن‌زدایی صورت گیرد. شمش‌های مسی برای شکل‌پذیری بهتر و شروع فرآیند اکستروژن، در کوره‌های با دمای بالا گرم می‌شوند.
2. فرآوری سیم و کشش سرد (Cold Drawing):پس از اکستروژن اولیه، لوله خام به دست می‌آید. سپس، لوله‌ها از طریق فرآیند کشش سرد (Cold Drawing) به قطر و ضخامت دقیق مورد نظر قالب‌کاری می‌شوند.11 این فرآیند مکانیکی نه تنها ابعاد لوله را کاهش می‌دهد، بلکه ساختار کریستالی را فشرده کرده و استحکام کششی لوله را نیز بهبود می‌بخشد. همچنین در طول فرآوری سیم، سطح لوله اسیدشویی و غیرفعال می‌شود تا لایه اکسید روی سطح مس حذف شده و از خوردگی جلوگیری شود.
3. آنيل روشن و کلاف‌پیچی (Bright Annealing and Coiling):از آنجایی که لوله‌های کویل باید انعطاف‌پذیر باشند، پس از فرآیند کشش (که لوله را سخت می‌کند)، باید تحت عملیات حرارتی آنیل قرار گیرند تا به حالت نرم بازگردند. این آنیل کردن باید به صورت “روشن” (Bright Annealing) و در محیط گازی کنترل‌شده انجام شود تا از هرگونه اکسیداسیون داخلی در دمای بالا جلوگیری شود. در نهایت، سیم مسی لخت یا لوله نرم شده، توسط ماشین‌آلات تخصصی و با دقت بالا روی قرقره‌های بزرگ پیچیده می‌شود تا کویل‌های Level Wound Coil (LWC) یا کلاف‌های بزرگ تولید شوند.

III.B. کویل‌های نسل جدید برای افزایش راندمان

فناوری لوله‌های مسی به دلیل نیاز روزافزون به صرفه‌جویی در انرژی، دائماً در حال تکامل است. یکی از مهم‌ترین نوآوری‌ها در این زمینه، تغییر هندسه داخلی لوله است.

لوله مسی شیاردار داخلی (Inner Grooved Tube – IGT):

این لوله‌ها دارای شیارهای مارپیچ شکل یا هلیکال در سطح داخلی خود هستند. این شیارها به طور استراتژیک برای بهبود فرآیند انتقال حرارت جابجایی طراحی شده‌اند.

مکانیسم افزایش بازدهی:

رسانایی حرارتی عالی مس یک مزیت متالورژیکی ذاتی است که انتقال حرارت هدایتی را به حداکثر می‌رساند. با این حال، مرز بعدی بهبود راندمان، بهینه‌سازی جریان مبرد است. شیارهای داخلی دو کارکرد اصلی دارند: اول، سطح تماس بین مبرد و دیواره لوله را به طور چشمگیری افزایش می‌دهند؛ و دوم، باعث ایجاد تلاطم (Turbulence) در جریان مبرد می‌شوند. این تلاطم به جلوگیری از تشکیل لایه مرزی لامینار (Laminar Boundary Layer) در سطح داخلی کمک می‌کند، که به نوبه خود، ضریب انتقال حرارت جابجایی را بهبود بخشیده و بازدهی کلی مبدل حرارتی را افزایش می‌دهد.

این نوآوری به سازندگان تجهیزات برودتی (مانند تهویه مطبوع و چیلرهای مدرن) اجازه می‌دهد تا با مصرف مواد کمتر یا با طراحی کوچک‌تر مبدل، به ظرفیت سرمایشی بالاتری دست یابند. کویل‌های شیاردار داخلی به عنوان یک محصول با کیفیت بالا، در خطوط تولید سیستم‌های برودتی و حرارتی با راندمان بالا و مبدل‌های حرارتی به کار می‌روند.

اهمیت Level Wound Coil (LWC):

لوله‌های LWC به گونه‌ای طراحی شده‌اند که با تنش بسیار کم و بدون گره خوردگی (kink) در خطوط مونتاژ باز شوند. این چیدمان یکنواخت و مستحکم، کارایی و دوام را در استفاده صنعتی و خطوط تولید انبوه افزایش می‌دهد، زیرا تضمین می‌کند که فرآیند تغذیه لوله به ماشین‌آلات خم‌کاری و جوشکاری با نهایت دقت و سرعت انجام شود.

مشخصات ابعادی و تمپر (Temper) کویل‌ها

ابعاد لوله‌های مسی کویل تنوع بالایی دارد تا بتواند نیازهای مختلف صنعتی را برآورده سازد. لوله‌های کویل مسی می‌توانند در ضخامت‌های بسیار متنوعی تولید شوند، از 0.2 میلی‌متر تا 3 میلی‌متر یا حتی بیشتر. قطر خارجی رایج برای این لوله‌ها در سیستم‌های تبرید از 1/4 اینچ، 3/8 اینچ، 1/2 اینچ تا 7/8 اینچ متغیر است.

لوله‌های کویل به دلیل خاصیت انعطاف‌پذیری مورد نیاز برای خم‌کاری، معمولاً در حالت آنیل نرم (Soft Temper) عرضه می‌شوند. حالت آنیل نرم تضمین می‌کند که لوله بتواند بدون ترک‌خوردگی یا کاهش سطح مقطع داخلی، در شعاع‌های کوچک خم شود، که این امر در ساخت کندانسورها و اواپراتورها بسیار حیاتی است.

IV. چالش‌های فنی، نصب و تعمیرات تخصصی کویل مسی

لوله‌های مسی کویل اگرچه از نظر متالورژیکی عالی هستند، اما در حین نصب و بهره‌برداری، نیازمند رعایت پروتکل‌های فنی سختگیرانه هستند تا عملکرد طولانی‌مدت آن‌ها تضمین شود.

اهمیت نیتروژن پرجینگ (Nitrogen Purging) در جوشکاری

یکی از حیاتی‌ترین مراحل در نصب لوله‌های مسی کویل، به ویژه در سیستم‌های تبرید، فرآیند جوشکاری (Brazing) است. در دمای بالا، اگر داخل لوله مسی داغ در معرض اکسیژن هوا قرار گیرد، فرآیند اکسیداسیون به سرعت رخ می‌دهد و اکسید مس (معروف به “دوده” یا پولک‌های سیاه) در سطح داخلی لوله تشکیل می‌شود.

خطر عملکردی اکسیداسیون داخلی:

این دوده یا اکسید مس یک آلاینده شدید است. با فعال شدن سیستم، این ذرات به جریان مبرد و روغن اضافه می‌شوند. در نهایت، این ذرات می‌توانند در نقاط باریک سیستم، مانند لوله‌های مویین (Capillary Tubes) یا شیرهای انبساط الکترونیکی (EEV)، تجمع یافته و باعث گرفتگی و مسدود شدن کامل جریان شوند.9 گرفتگی لوله‌ها نه تنها راندمان سیستم را به شدت کاهش می‌دهد، بلکه می‌تواند منجر به افزایش فشار کمپرسور و خرابی نابهنگام آن شود.

راهکار فنی تزریق نیتروژن:

برای جلوگیری از این فاجعه عملیاتی، متخصصان مکلف هستند در تمام طول فرآیند جوشکاری، گاز نیتروژن خشک و خنثی را با فشار پایین از داخل لوله عبور دهند (Nitrogen Purging). نیتروژن با ایجاد یک محیط محافظ داخلی، اکسیژن اتمسفر را از مس داغ دور نگه می‌دارد و از تشکیل اکسید مس جلوگیری می‌کند. استفاده از نیتروژن در جوشکاری لوله‌های مسی یک دستورالعمل حیاتی فنی است که کیفیت اتصالات و سلامت بلندمدت سیستم را تضمین می‌نماید.

متریال و تکنیک‌های تخصصی اتصال

اتصال لوله‌های مسی کویل که اغلب در سیستم‌های فشار قوی مبرد استفاده می‌شوند، نیازمند لحیم‌کاری سخت (Brazing) با استفاده از تجهیزات و آلیاژهای تخصصی است.

آلیاژهای لحیم‌کاری BCuP:

برای اتصال مس به مس، متداول‌ترین مواد پرکننده، آلیاژهای مس-فسفر (Copper-Phosphorus) مانند BCuP-2 یا CuP8 هستند. مزیت کلیدی این آلیاژها این است که فسفر موجود در آن‌ها به عنوان عامل فلاکس (ضد اکسنده) داخلی عمل می‌کند. بنابراین، هنگام اتصال دو قطعه مسی به یکدیگر، نیازی به استفاده از فلاکس خارجی نیست، که این امر فرآیند را ساده‌تر کرده و خطر باقی ماندن مواد فلاکس خورنده در سیستم را از بین می‌برد.

تکنیک‌های جوشکاری:

جوشکاری لوله مسی با تورچ، فرآیندی تخصصی است که از شعله گاز برای اتصال استفاده می‌کند. جوشکاری اکسی‌استیلن (استفاده از گازهای استیلن و اکسیژن) با تولید شعله‌ای با دمای بالا و کنترل دقیق، اتصالات بسیار مقاوم و بادوامی ایجاد می‌کند که برای لوله‌های مسی کویل که تحت فشار بالا هستند، ضروری است.

مدیریت خطرات خوردگی در لوله‌های مسی

اگرچه مس در برابر خوردگی عمومی مقاوم است، اما در شرایط خاص محیطی مستعد انواع خاصی از خوردگی می‌شود:

خوردگی فرمیکاری (Formicary Corrosion):

این پدیده مختص لوله‌های مسی است و به تشکیل کانال‌های میکروسکوپی شبیه به لانه مورچه در دیواره لوله منجر می‌شود.4 این خوردگی اغلب در حضور ترکیبات آلی فرار (مانند اسید فرمیک یا استیک اسید که از مواد شوینده، عایق‌ها یا رنگ‌های اطراف منتشر می‌شوند) و رطوبت بالا رخ می‌دهد. این نوع خوردگی می‌تواند باعث نشت‌های ریز و متعدد شود. مدیریت منظم و تمیزکاری محیط کویل می‌تواند از بروز این نوع خوردگی جلوگیری کند.

خوردگی گالوانیک (Galvanic Corrosion):

این نوع خوردگی هنگامی رخ می‌دهد که دو فلز غیرمشابه (مانند مس و آلومینیوم) در تماس مستقیم با یکدیگر و در حضور یک الکترولیت (مانند رطوبت یا آب) قرار گیرند. مس که فلز نجیب‌تری است، باعث تسریع خوردگی فلز ضعیف‌تر یعنی آلومینیوم می‌شود.4 به همین دلیل، در مبدل‌های حرارتی که لوله مسی با فین‌های آلومینیومی ترکیب می‌شود، خطر خوردگی گالوانیک وجود دارد.4 برخی سازندگان ترجیح می‌دهند برای جلوگیری از این مشکل، تمامی اجزای کویل (لوله و فین) از یک جنس باشند تا با این چالش مواجه نشوند.

IV.D. عیب‌یابی و نشت‌یابی (تشخیص شکستگی کویل)

با توجه به حساسیت سیستم‌های تبرید به نشتی مبرد، نشت‌یابی دقیق لوله‌های مسی کویل یک فرآیند فنی استاندارد است.

تست فشار با نیتروژن:

ایمن‌ترین و موثرترین روش برای تست نشتی لوله‌های مسی، استفاده از نیتروژن خشک است. نیتروژن یک گاز بی‌اثر است و در دمای محیط هیچ واکنش شیمیایی با سیستم ایجاد نمی‌کند. پس از تخلیه کامل سیستم از مبرد، نیتروژن با فشار بالا (معمولاً تا ۲۰۰ $\text{psi}$ یا بیشتر، بسته به استاندارد سیستم) تزریق می‌شود. اگر سیستم نشتی داشته باشد، پس از مدتی (حدود ۱ ساعت) فشار در گیج افت خواهد کرد.

ابزارهای شناسایی نشتی:

1. محلول کف صابون: متداول‌ترین روش، اعمال محلول کف صابون به نقاط مشکوک (اتصالات، جوش‌ها، خم‌ها) است. حباب‌ها محل دقیق نشتی را مشخص می‌کنند.
2. نشت‌یاب الکترونیکی/دیجیتال: این دستگاه‌ها بسیار حساس و دقیق هستند و به گاز مبرد (مانند R22 یا R410A) حساس می‌باشند. حسگر دستگاه در اطراف لوله‌ها حرکت داده می‌شود و در صورت وجود کوچکترین نشتی، با آلارم صوتی یا نوری هشدار می‌دهد.
3. مشعل هالید و اشعه UV: نشت‌یاب هالید با تغییر رنگ شعله از آبی به سبز در مواجهه با گازهای حاوی کلر (مایعات فریونی قدیمی) نشتی را نشان می‌دهد. نشت‌یابی با اشعه ماورای بنفش نیز با تزریق رنگ فلورسنت به روغن سیستم انجام می‌شود.

تحلیل خطر نصب نامناسب:

کیفیت لوله‌های کویل توسط تولیدکنندگان مطابق با استانداردهایی چون ASTM B280 و تست‌های غیرمخرب تضمین می‌شود. اما طول عمر و کارایی نهایی یک سیستم، وابستگی مستقیم به اجرای دقیق پروتکل‌های فنی در حین نصب دارد. اگر نصاب از پرجینگ نیتروژن استفاده نکند، یا برش لوله را با ابزار نامناسب انجام داده و پلیسه (Burr) ایجاد کند، تمام اقدامات کنترل کیفیت تولیدکننده خنثی شده و سیستم با خطر قریب‌الوقوع شکست عملکردی مواجه خواهد شد. بنابراین، حساسیت بالای لوله‌های کویل به آلودگی داخلی، یک عامل تعیین‌کننده در تعریف صلاحیت فنی تیم‌های نصب است.

V. کاربردهای تخصصی و حیاتی لوله مسی کویل در صنایع مختلف

به دلیل ترکیبی از رسانایی حرارتی عالی، مقاومت در برابر خوردگی و ماهیت غیرواکنشی، لوله‌های مسی کویل در بسیاری از صنایع حساس و حیاتی مورد استفاده قرار می‌گیرند.

V.A. سیستم‌های تبرید تجاری و صنعتی

چیلرها و پکیج‌های صنعتی: در ساخت چیلرهای بزرگ، سیستم‌های تهویه مطبوع پکیج و واحدهای سردخانه صنعتی، نیاز به حجم بالایی از لوله‌های مسی با کیفیت و ابعاد یکنواخت وجود دارد. لوله‌های مسی کویل (LWC) به دلیل متراژ بالا و قابلیت تغذیه خطوط تولید اتوماتیک برای خم‌کاری مبدل‌ها، انتخاب اول تولیدکنندگان بزرگ هستند. مس در اینجا راندمان بالای انتقال حرارت را تضمین می‌کند.

برج‌های خنک کننده: کویل‌های مسی در برج‌های خنک کننده (Cooling Towers) به کار می‌روند. در این محیط‌ها، کویل‌ها به طور مستقیم با آب و رطوبت تماس دارند. مقاومت مس در برابر خوردگی و زنگ‌زدگی در تماس با آب، طول عمر کویل‌ها را در مقایسه با فلزات دیگر به طرز قابل توجهی افزایش می‌دهد.

V.B. الزامات حساس لوله مسی در گازهای پزشکی

یکی از حیاتی‌ترین و سختگیرانه‌ترین کاربردهای لوله‌های مسی کویل، در سیستم‌های انتقال گازهای پزشکی در بیمارستان‌ها و کلینیک‌ها است.

خلوص درمانی و ایمنی: لوله‌های مسی مورد استفاده در این سیستم‌ها (مانند خطوط اکسیژن و اکسید نیتروژن) باید از مس با کیفیت بسیار بالا و عاری از ناخالصی‌ها و آلاینده‌ها ساخته شوند تا خلوص گازها تضمین شود. این لوله‌ها باید مطابق با استانداردهای سختگیرانه بهداشتی و ایمنی تولید شوند، زیرا خطر آلودگی گازهای پزشکی می‌تواند سلامت بیماران و متخصصان را به خطر اندازد. لوله‌های مسی کویل نرم به دلیل انعطاف‌پذیری، در مکان‌هایی که نیاز به خم شدن و انعطاف‌پذیری در نصب است، مناسب می‌باشند.

خواص ضدباکتریایی مس: مس دارای خاصیت ذاتی میکروب‌کشی است. این خاصیت ضدباکتریایی (Anti-bacterial) آن را به گزینه‌ای ایده‌آل برای محیط‌های بهداشتی مانند بیمارستان‌ها و مطب‌های دندانپزشکی تبدیل کرده است، چرا که خطر رشد میکروارگانیسم‌ها در سیستم‌های انتقال سیال را کاهش می‌دهد.

V.C. کاربرد در صنعت انرژی‌های تجدیدپذیر و پتروشیمی

سیستم‌های گرمایش خورشیدی (Solar Heating):

در کلکتورهای آبگرمکن‌های خورشیدی، از لوله‌های مسی کویل استفاده می‌شود. رسانایی حرارتی بالای مس تضمین می‌کند که انرژی خورشیدی جذب شده توسط کلکتور، به سرعت و به طور موثر به سیال انتقال‌دهنده حرارت (معمولاً آب) منتقل شود. علاوه بر این، مس مقاومت بالایی در برابر دماهای شدید و شرایط رطوبتی سخت محیط‌های بیرونی دارد، که این دوام بالا برای طول عمر سیستم‌های خورشیدی حیاتی است.

صنایع پتروشیمی و خودروسازی:

لوله‌های مسی کویل در سیستم‌های خنک‌کننده دقیق موتور و در خطوط انتقال سیالات در صنایع نفت، گاز و پتروشیمی به کار می‌روند. قابلیت اطمینان بالای مس در برابر واکنش‌های شیمیایی با سیالات مختلف و توانایی آن برای انتقال دقیق گازها یا مایعات با خلوص بالا، آن را برای این کاربردهای حساس ایده‌آل ساخته است.

VI. تحلیل بازار، قیمت‌گذاری و مقایسه اقتصادی با آلومینیوم

تصمیم‌گیری برای استفاده از لوله مسی کویل یا جایگزین‌های آن (اغلب آلومینیوم) یک تحلیل اقتصادی پیچیده است که فراتر از قیمت اولیه، شامل راندمان و هزینه کل مالکیت (TCO) در طول عمر سیستم می‌شود.

تحلیل جامع اقتصادی کویل مسی در مقابل آلومینیوم

در سال‌های اخیر، به دلیل افزایش روزافزون قیمت مس، تولیدکنندگان به سمت استفاده از آلومینیوم در مبدل‌های حرارتی گرایش پیدا کرده‌اند. با این حال، مقایسه تخصصی نشان می‌دهد که مزایای عملکردی مس اغلب این تفاوت قیمت را توجیه می‌کند.

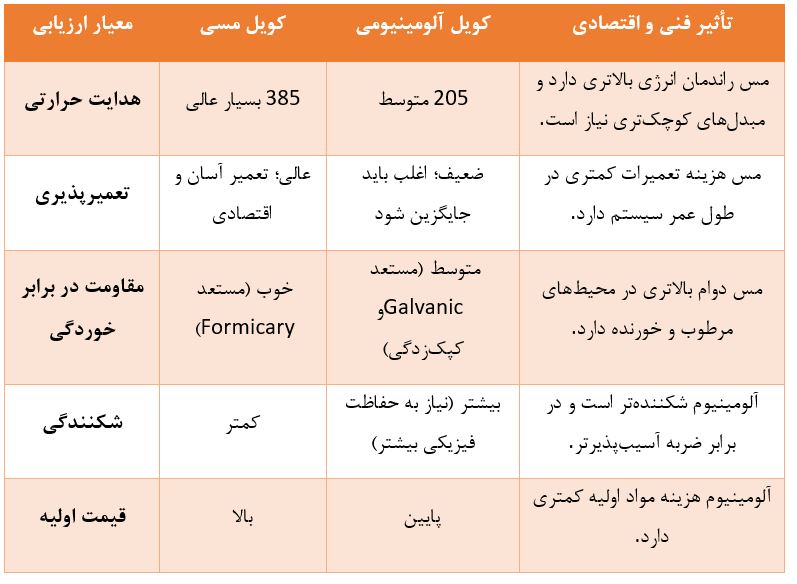

مقایسه ویژگی‌های کلیدی کویل مسی و کویل آلومینیومی

استفاده از کویل آلومینیومی ممکن است به عنوان یک “صرفه‌جویی کوتاه‌مدت” در قیمت اولیه تلقی شود. با این حال، شواهد نشان می‌دهد که این صرفه‌جویی می‌تواند هزینه کل مالکیت (TCO) را در بلندمدت افزایش دهد. هدایت حرارتی ضعیف‌تر آلومینیوم منجر به راندمان پایین‌تر انرژی و هزینه‌های عملیاتی بالاتر می‌شود. علاوه بر این، در صورت نشتی یا آسیب، تعمیر کویل آلومینیومی دشوار است و اغلب باید کویل به‌طور کامل جایگزین شود، در حالی که لوله‌های مسی قابلیت ترمیم موضعی دارند. بنابراین، برای مهندسان و خریداران صنعتی که راندمان انرژی و طول عمر بالا اولویت دارد، کویل مسی با وجود قیمت اولیه بالاتر، انتخاب اقتصادی منطقی‌تری در بلندمدت است.

VI.B. عوامل کلان تأثیرگذار بر قیمت لوله مسی کویل

قیمت لوله مسی کویل در بازار داخلی ایران و جهان، مستقیماً تحت تأثیر عوامل کلان اقتصادی و ژئوپلیتیکی قرار دارد:

1. قیمت لحظه‌ای جهانی مس (LME): مس یک کالای بورس جهانی است و قیمت آن در بورس فلزات لندن (LME) نوسان می‌کند. بنابراین، قیمت لوله‌های مسی کویل به شدت وابسته به قیمت لحظه‌ای فلز مس است.
2. تقاضای انرژی سبز و وسایل نقلیه الکتریکی: در سال‌های اخیر، تقاضای جهانی برای مس به دلیل رشد صنعت وسایل الکتریکی و تمرکز فزاینده بر انرژی‌های تجدیدپذیر (مانند پنل‌های خورشیدی و توربین‌های بادی) به شدت افزایش یافته است. مس پرکاربردترین فلز در فناوری‌های انرژی تجدیدپذیر است. این تقاضای قوی، قیمت مس را به بالاترین سطوح خود در دهه‌های اخیر رسانده و در سطح بالایی نگه داشته است.
3. مسائل عرضه و کاهش تولید: کاهش سرعت تولید جهانی مس به دلیل عواملی مانند محدودیت‌های ناشی از بیماری‌های فراگیر (مانند COVID-19)، مسائل آب و هوایی، و کاهش کیفیت سنگ معدن در معادن، منجر به کمبود عرضه و در نتیجه افزایش قیمت‌ها شده است.
4. سیاست‌های مالی و نرخ بهره: سیاست پولی کشورها و نرخ بهره بر هزینه‌های تأمین مالی شرکت‌های معدنی، اکتشافی و تولیدی تأثیر می‌گذارد. افزایش هزینه‌های تولید (انرژی، نیروی کار، حمل و نقل) مستقیماً به افزایش قیمت نهایی لوله مسی کویل منجر می‌شود.

VI.C. چشم‌انداز بازار و تولیدکنندگان داخلی

بازار لوله مسی کویل در ایران توسط شرکت‌های تولیدی معتبری مانند باهنر و مهر اصل تغذیه می‌شود که محصولات را در سایزها و ضخامت‌های مختلف و مطابق با استانداردهای بین‌المللی عرضه می‌کنند. با این حال، افزایش قیمت جهانی مس یک چالش رقابتی ایجاد کرده است. برخی تولیدکنندگان برای حفظ رقابت‌پذیری قیمتی در بازارهای جهانی، مجبور به کاهش ضخامت دیواره لوله‌های مسی کویل شده‌اند. این اقدام اگرچه قیمت را کاهش می‌دهد، اما دوام و پایداری مکانیکی لوله را در برابر ضربه و خوردگی به خطر می‌اندازد و می‌تواند راندمان انتقال حرارت را کاهش دهد. بنابراین، هنگام خرید عمده، باید تعادلی میان قیمت و ضخامت استاندارد حفظ شود.

VII. راهنمای انتخاب و خرید: نکات مهم فنی برای خریداران عمده

انتخاب صحیح لوله مسی کویل برای کاربردهای حساس تبریدی، نیازمند درک دقیق مشخصات فنی و اطمینان از کیفیت محصول است.

چک‌لیست انتخاب لوله مسی کویل با کیفیت

1. تطابق با استاندارد و گرید متالورژیکی:انتخاب لوله کویل باید حتماً بر اساس استاندارد ASTM B280 باشد. لازم است اطمینان حاصل شود که گرید مس استفاده شده، C12200 (مس DHP) باشد تا مقاومت در برابر شکنندگی هیدروژنی در طول جوشکاری تضمین گردد.
2. کنترل تمیزی داخلی (NVR):متقاضیان خرید لوله‌های کویل برای خطوط تولید تهویه مطبوع، باید گواهی تمیزی داخلی (Non-Volatile Residue) را از تولیدکننده استعلام کنند و اطمینان حاصل نمایند که حد مجاز باقی‌مانده غیرفرار از 0.0035 گرم در فوت مربع تجاوز نمی‌کند. حفظ این خلوص برای جلوگیری از خرابی سیستم‌های حساس مبرد ضروری است.
3. تأیید نوع کویل (LWC):برای استفاده در خطوط تولید اتوماتیک و سیستم‌های بزرگ که نیاز به باز شدن کنترل‌شده دارند، باید تأیید شود که لوله به صورت Level Wound Coil یا LWC (پیچش یکنواخت) عرضه شده است.
4. تأیید تست کیفیت غیرمخرب (NDT):تولیدکننده باید نتایج آزمایش‌های غیرمخرب مانند تست جریان گردابی (ET) را ارائه دهد تا سلامت ساختاری دیواره لوله و عدم وجود عیوب سطحی و زیرسطحی تأیید شود.

توصیه‌های کلیدی در نگهداری و نصب

لوله‌های مسی کویل، به ویژه در حالت نرم، علی‌رغم انعطاف‌پذیری، بسیار ظریف و حساس هستند. رعایت دقیق پروتکل‌های نصب توسط تیم فنی ضروری است:

• حمل و نقل و جابجایی: لوله‌های کویل باید با دقت بالا حمل و نصب شوند تا از هرگونه ضربه، خراش یا خم‌شدگی ناخواسته (که می‌تواند به دیواره لوله آسیب زده یا سطح مقطع را کاهش دهد) جلوگیری شود.
• برش دقیق و بدون پلیسه: برش لوله باید با ابزار بسیار تیز و تخصصی انجام شود تا هیچ‌گونه پلیسه یا دفرمگی در دهانه لوله ایجاد نشود. حتی یک پلیسه کوچک می‌تواند جریان سیال را مختل کرده و به کمپرسور آسیب برساند.
• خم‌کاری با ابزار مناسب: خم‌کاری باید با ابزارهای مناسب و دقت فراوان صورت گیرد تا از پیچ‌خوردگی (Kink) یا کاهش سطح مقطع داخلی جلوگیری شود.
• الزام حیاتی نیتروژن پرجینگ: همانطور که در بخش ۴ توضیح داده شد، لحیم‌کاری اتصالات باید منحصراً توسط افراد ماهر و با استفاده از لحیم BCuP و در حین تزریق جریان مداوم گاز نیتروژن خشک از داخل لوله انجام شود تا از اکسیداسیون داخلی و تولید دوده جلوگیری گردد.

جمع‌بندی و چشم‌انداز نهایی

لوله‌های مسی کویل، به ویژه در فرم Level Wound Coil (LWC)، عنصر کلیدی و غیرقابل جایگزینی در مهندسی انتقال حرارت مدرن محسوب می‌شوند. برتری مس در رسانایی حرارتی و مقاومت در برابر خوردگی، آن را برای سامانه‌های حیاتی تبرید (HVAC/R)، سیستم‌های انتقال گازهای پزشکی، و فناوری‌های انرژی تجدیدپذیر به انتخابی برتر تبدیل کرده است.

علی‌رغم نوسانات قیمتی ناشی از تقاضای فزاینده جهانی، انتخاب کویل مسی با کیفیت بالا، که مطابق با الزامات سختگیرانه ASTM B280 (به ویژه در مورد خلوص و تمیزی داخلی) تولید شده و با استفاده از پروتکل‌های دقیق فنی (مانند پرجینگ نیتروژن) نصب گردد، در بلندمدت سرمایه‌گذاری بر روی بالاترین راندمان، طول عمر و قابلیت اطمینان سیستم خواهد بود. نادیده گرفتن استانداردهای تولید یا نصب، هر چند اندک، ریسک خرابی‌های پرهزینه در قلب تجهیزات سرمایشی و گرمایشی را به همراه خواهد داشت.

این تحلیل نشان می‌دهد که صنعت لوله‌سازی مسی با نوآوری‌هایی نظیر لوله‌های شیاردار داخلی (Inner Grooved Tubes)، به طور مداوم در جهت ارتقاء بازدهی و حفظ جایگاه مس به عنوان فلز پیشرو در مهندسی انتقال حرارت پیش می‌رود. تولیدکنندگان بزرگ داخلی نیز با عرضه محصولات مطابق با استانداردهای جهانی، نقش مهمی در تأمین نیازهای صنایع حساس کشور ایفا می‌کنند.
