۱. مقدمه: عایق لوله مسی – ضرورت مهندسی در انتقال حرارت
لولههای مسی به عنوان یکی از مهمترین حاملهای انرژی در صنعت تأسیسات مکانیکی ساختمانهای مدرن و سیستمهای صنعتی شناخته میشوند. این لولهها به دلیل خواص منحصر به فردی چون انعطافپذیری بالا، مقاومت در برابر خوردگی و توانایی انتقال حرارت عالی، کاربرد گستردهای در سیستمهای تهویه مطبوع، تبرید و لولهکشی آب گرم و سرد دارند. با این حال، همان خاصیت رسانایی حرارتی مس که در طراحی مبدلهای حرارتی یک مزیت بزرگ محسوب میشود، در طول مسیر انتقال سیالات (مبرد یا آب)، به یک شمشیر دولبه تبدیل شده و در صورت عدم عایقکاری مناسب، منجر به اتلاف گسترده انرژی میگردد. از این رو، عایق لوله مسی نه تنها یک اقدام اختیاری، بلکه یک ضرورت مهندسی و اقتصادی است.
۱.۱. تعریف تخصصی و کارکرد بنیادین عایق لوله مسی
عایق لوله مسی، به طور ساده، پوششی تخصصی است که به منظور ایجاد یک مانع مؤثر در برابر انتقال حرارت بر روی سطح خارجی لولههای مسی نصب میشود. این عایقها از موادی با ضریب هدایت حرارتی (λ) بسیار پایین تولید میشوند که وظیفه اصلی آنها، جلوگیری از هدررفت گرما یا سرما در طول مسیر انتقال سیالات درون لولههای مسی است.
عملکرد عایق لوله مسی را میتوان در دو محور کلیدی تحلیل کرد:
- حفظ برودت (در خطوط سرد): در سیستمهای تبرید و تهویه مطبوع، این عایقها مانع از جذب حرارت محیطی توسط مبرد سرد داخل لوله میشوند. این اقدام تضمین میکند که مبرد در دمای مطلوب خود باقی مانده و عملکرد سیستم کولینگ با بالاترین راندمان ممکن صورت پذیرد.
- حفظ حرارت (در خطوط گرم): در لولهکشی آب گرم و سیستمهای گرمایشی، عایق مانع از اتلاف گرما به محیط اطراف میشود و از مصرف سوخت اضافی در دیگها یا بویلرها جلوگیری میکند.
رایجترین مواد مورد استفاده برای عایقکاری لولههای مسی در کاربردهای HVAC و برودتی، شامل فومهای پلیمری سلول بسته هستند که از جمله آنها میتوان به پلیاتیلن، فوم نیتریل بوتادین رابر (NBR) و فوم اتیلن پروپیلن دیان مونومر (EPDM) اشاره کرد.
۱.۲. اهمیت استراتژیک عایقکاری در عصر بهینهسازی انرژی
در عصر حاضر، که مدیریت منابع و بهینهسازی مصرف انرژی در صدر اولویتهای صنعتی و ساختمانی قرار دارد، عایقکاری لولهها یک مزیت نیست، بلکه یک الزام است. تأثیر عایقکاری اصولی بر راندمان کلی تأسیسات، عمیق و چندوجهی است:
- کاهش چشمگیر هدررفت انرژی و هزینهها: یکی از بزرگترین مشکلات در سیستمهای بدون عایق، هدررفت حرارت یا برودت در طول مسیر انتقال سیالات است. این اتلاف انرژی نه تنها راندمان سیستمهای سرمایشی و گرمایشی را کاهش میدهد، بلکه باعث افزایش چشمگیر مصرف انرژی و هزینههای عملیاتی میشود. بر اساس تحلیلهای مهندسی، هدررفت حرارتی از یک لوله فولادی دو اینچ به طول ۱۰ متر در یک محیط معمولی، میتواند معادل مصرف مداوم چندین لامپ پرمصرف در طول شبانهروز باشد؛ بنابراین، در یک ساختمان یا مجتمع صنعتی که صدها متر لوله بدون عایق دارد، میزان اتلاف میتواند به میلیونها تومان در سال برسد. عایقکاری اصولی، با کاهش انتقال حرارت، موجب صرفهجویی اقتصادی قابل توجهی میگردد.
- جلوگیری از تشکیل میعان و خوردگی: در خطوط سرد (مانند لولههای مبرد کولر گازی یا آب سرد چیلر)، دمای لوله مسی زیر نقطه شبنم محیط است. عایقکاری از نفوذ بخار آب به سطح لوله جلوگیری میکند. در صورت عدم عایقکاری یا عایقکاری ناقص، تشکیل میعان (تعریق) روی سطح لوله رخ میدهد، که نه تنها باعث آسیب به سازه و ایجاد لکههای رطوبتی میشود، بلکه آب و رطوبت تجمع یافته به مرور زمان منجر به خوردگی لوله مسی و کاهش عمر مفید آن میگردد.
- افزایش عمر تجهیزات و کاهش نویز: عایقکاری لوله باعث میشود تجهیزات اصلی (مانند چیلرها، کمپرسورها و بویلرها) برای جبران انرژی از دست رفته، کمتر کار کنند. این امر فشار وارده بر سیستم را کاهش داده و منجر به افزایش عمر مفید تجهیزات، کاهش نیاز به تعمیرات و در نتیجه کاهش هزینههای استهلاک میشود. علاوه بر این، برخی از انواع عایق (مانند فومهای الاستومری صوتی) میتوانند نویز و ارتعاشات ناشی از جریان سیال در لولهها را کاهش دهند.
۲. مروری بر مواد عایق لوله مسی: از سنتی تا مدرن
انتخاب ماده عایق حرارتی برای لولههای مسی، به طور عمده توسط دمای کاری سیال، محیط نصب و نیاز به مقاومت در برابر رطوبت تعیین میشود. در کاربردهای مدرن لولهکشی مسی (عمدتاً برودتی و HVAC)، عایقهای سلول بسته الاستومری به عنوان راهحل استاندارد شناخته میشوند.
۲.۱. عایقهای سلول بسته الاستومری (NBR و EPDM)
عایقهای الاستومری (مانند محصولات مهراصل MA Flex یا وینسل Wincell ) به دلیل ساختار سلول بسته و ضریب انتقال حرارت پایین، بهترین راهکار برای لولههای مسی هستند. این عایقها دارای انعطافپذیری فوقالعاده بوده و به راحتی به صورت لولهای یا رولی نصب میشوند.

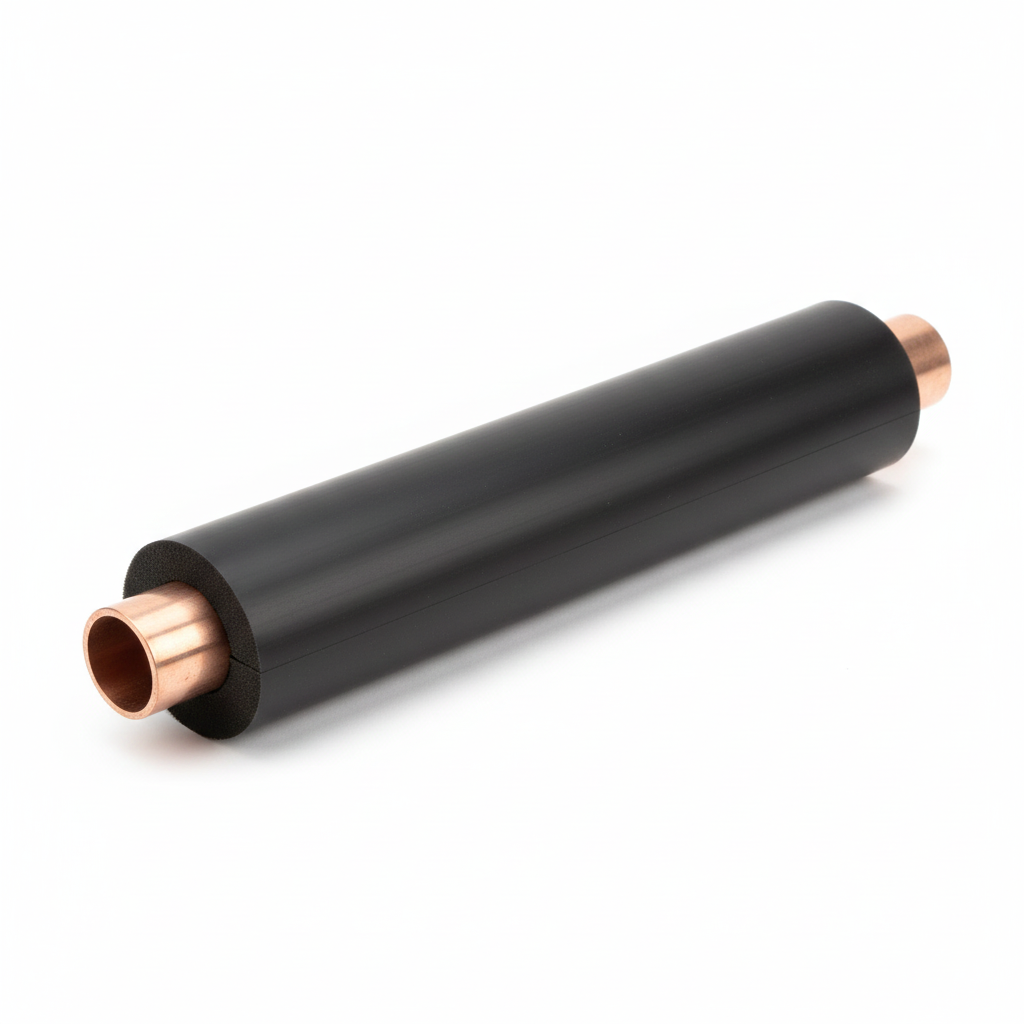

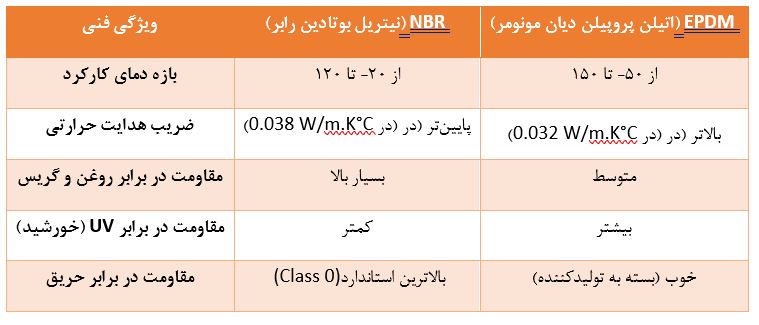

۲.۱.۱. مقایسه تخصصی NBR و EPDM (مزایا و معایب)
عایقهای الاستومری اغلب بر پایه نیتریل بوتادین رابر (NBR) یا اتیلن پروپیلن دیان مونومر (EPDM) ساخته میشوند. اگرچه این دو نوع عایق از نظر عملکردی شباهت زیادی دارند، اما تفاوتهای فنی کوچکی در آنها وجود دارد که انتخاب نهایی را در پروژههای تخصصی تحت تأثیر قرار میدهد :
تحلیل فنی انتخاب ماده: در کاربردهای اصلی عایق لوله مسی، که اغلب شامل انتقال برودت در سیستمهای HVAC و سردخانه است، فاکتور ضریب هدایت حرارتی و عملکرد در دماهای پایین حیاتی است. عایقهای NBR به طور مشخص عایقهای سرد بهتری محسوب میشوند. محدوده دمای کارکرد NBR به مراتب پایینتر است (تا منفی 20 درجه سانتیگراد) که آنها را برای خطوط مبرد بسیار سرد، از جمله در تاسیسات Cryogenic، مناسب میسازد، در حالی که EPDM در دماهای زیر منفی پنجاه درجه توصیه نمیشود. همچنین، ضریب انتقال حرارت پایینتر در NBR به معنای صرفهجویی بیشتر در انرژی برودتی است. علاوه بر این، در محیطهای صنعتی یا موتورخانههایی که احتمال نشت روغن و گریس وجود دارد، مقاومت شیمیایی بالای NBR نسبت به EPDM یک مزیت محسوب میشود.
۲.۲. فوم پلیاتیلن (Polyethylene Foam)
فوم پلیاتیلن یک نوع عایق فومی با کیفیت بالا است که به دلیل سبکی، قیمت پایینتر و سهولت در نصب (اغلب دارای شکافهای از پیش برش شده برای لغزاندن روی لوله) در برخی کاربردهای عمومیتر و لولهکشی آب استفاده میشود. این نوع عایق نیز مقاومت خوبی در برابر رطوبت دارد؛ با این حال، باید توجه داشت که در مقایسه با عایقهای الاستومری پیشرفته (مانند NBR)، مقاومت حرارتی و پایداری آن در برابر نفوذ بخار آب معمولاً پایینتر است.
۲.۳. عایقهای فیبر معدنی (پشم سنگ و پشم شیشه)
عایقهای سنتی مانند پشم سنگ، پشم شیشه، یا پشم معدنی عایقهای هدایت حرارتی هستند که عمدتاً برای لولههای با دمای بالا یا کانالهای فلزی توکار در سیستمهای گرمایشی استفاده میشوند.
با وجود کاربرد گسترده این مواد در گذشته، استفاده از آنها برای عایقکاری خطوط مسی سرد (مانند مبرد یا آب سرد چیلر) به شدت نامناسب و خطرناک است. دلیل این امر ساختار سلول باز این عایقها است. این ساختار به رطوبت اجازه نفوذ و تجمع میدهد. هنگامی که رطوبت به پشم شیشه یا پشم سنگ نفوذ میکند، در مجاورت لوله مسی سرد متراکم شده و نه تنها خاصیت عایقبندی را به طور کامل از بین میبرد (افزایش λ)، بلکه با ایجاد یک محیط مرطوب و اسیدی، فرآیند خوردگی و زنگزدگی لوله مسی را تسریع میبخشد. از این رو، برای عایقکاری لولههای مسی سرد، عایقهای الاستومری سلول بسته تنها راهحل قابل قبول مهندسی هستند.
۳. مبانی مهندسی عایقکاری: مشخصات فنی و حرارتی
طراحی یک سیستم عایقکاری مؤثر بر پایه سه مشخصه فنی کلیدی بنا شده است: ضریب هدایت حرارتی، ضریب مقاومت در برابر نفوذ بخار آب و مقاومت در برابر حریق.
۳.۱. نقش ضریب هدایت حرارتی (λ) و پایداری ضریب
ضریب هدایت حرارتی (Thermal Conductivity) که با نماد λ و واحد W/m.K بیان میشود، نشاندهنده میزان انتقال حرارت از میان ضخامت مشخصی از ماده عایق است. هرچه این عدد کمتر باشد، کیفیت عایق بهتر است.
- مقادیر مرجع: برای عایق فوم الاستومری با کیفیت، ضریب λ در دمای 20∘C حدود 0.034 W/m.K و در دمای 0∘C حدود 0.032 W/m.K است. این مقادیر بسیار پایین، کارایی بالایی در مدیریت حرارتی فراهم میکنند.
- پایداری ساختاری: لولههای مسی رسانای بسیار خوبی هستند، بنابراین کوچکترین نقص در عایقکاری میتواند منجر به هدررفت شود. عایقهای الاستومری به دلیل ساختار سلول بسته، پایداری حرارتی طولانیمدتی دارند. این ساختار تضمین میکند که ضریب λ در طول زمان، حتی در شرایط رطوبت و دمای متغیر، ثابت بماند و کارایی اولیه عایق حفظ شود. این پایداری، در مقابله با ماهیت رسانای مس، حیاتی است و اطمینان میدهد که خاصیت طبیعی مس کاملاً خنثی شده است.
۳.۲. ضریب نفوذ بخار آب (μ): کلید جلوگیری از تشکیل میعان
در عایقکاری لولههای مسی سرد، جلوگیری از تشکیل میعان (تعریق لوله) از اهمیت بالاتری نسبت به صرفهجویی صرف در انرژی برخوردار است. اگر بخار آب محیطی به سطح لوله برسد، تقطیر رخ داده، لوله خیس میشود و راندمان حرارتی از بین میرود.
- اهمیت ضریب μ: ضریب مقاومت نفوذ بخار آب (μ) نشاندهنده توانایی عایق در ممانعت از عبور بخار آب است. عایقهای الاستومری استاندارد دارای ضریب μ≥10000 هستند. این عدد بسیار بالا، به این معنی است که عایق الاستومری، انتقال بخار آب را به طور مؤثری مسدود کرده و سطح داخلی خود را خشک نگه میدارد.
- تضمین پایداری: این مقاومت بالا در برابر بخار آب، عامل اصلی عدم تغییر ضریب انتقال حرارت عایق الاستومری در مدت طولانی و در شرایط آب و هوایی متفاوت است. حفظ مقاومت در برابر نفوذ رطوبت برای جلوگیری از اشباع عایق، یک رکن اساسی در طول عمر سیستمهای تبریدی است.
۳.۳. مقاومت در برابر حریق و استانداردهای ایمنی (Class 0)
ایمنی تأسیسات در برابر حریق، به خصوص در ساختمانهای تجاری و صنعتی، یک استاندارد اجباری است. عایقهای لوله مسی باید دارای گواهینامههای معتبر مقاومت در برابر اشتعال باشند.
- استاندارد کلاس 0: عایقهای الاستومری با کیفیت بالا، مانند NBR، اغلب به بالاترین سطح مقاومت در برابر حریق دست مییابند که بر اساس استانداردهای بینالمللی (مانند استاندارد بریتانیا) با Class 0 مشخص میشود. این طبقهبندی نشان میدهد که عایق غیرقابل اشتعال بوده و در صورت تماس با آتش، به گسترش شعله کمک نمیکند.
- پرهیز از گازهای سمی: یک مزیت مهم دیگر در عایقهای مدرن الاستومری، عدم تولید گازهای سمی هنگام حریق است. این عایقها فاقد گازهای مضر محیط زیستی و انسانی مانند CFC و HCFC هستند. رعایت این استانداردها حیاتی است و مجریان پوشش ضد حریق باید برای محاسبه ضخامت پوشش ضد حریق از جداول مربوط به محصول خود استفاده کنند.
۴. الزامات قانونی و استانداردهای طراحی ضخامت عایق
طراحی موفق عایقکاری، نیاز به تعیین ضخامت بهینه دارد. ضخامت نامناسب (خیلی کم یا خیلی زیاد) میتواند کارایی پروژه را تحت تأثیر قرار دهد یا هزینههای غیرضروری ایجاد کند. این فرایند باید مطابق با الزامات فنی مهندسی و مقررات ملی ساختمان انجام پذیرد.
۴.۱. مبحث ۱۴ مقررات ملی ساختمان: ضوابط تعیین ضخامت
مبحث چهاردهم مقررات ملی ساختمان، که در حال حاضر به عنوان «تأسیسات مکانیکی ساختمان» شناخته میشود، مرجع قانونی برای تعیین ضوابط عایقکاری در پروژههای ساختمانی ایران است.
- الزامات محاسباتی: این مقررات تأکید دارند که ضخامت عایق باید در هر مورد خاص، محاسبه شده و مورد تأیید قرار گیرد. اگر قابلیت هدایت گرمایی عایق (λ) (مثلاً 0.034 W/m.K) یا دمای محیط (که جداول استاندارد بر اساس 24∘C تنظیم شدهاند) با مقادیر مرجع متفاوت باشد، استفاده از روشهای مهندسی برای تعیین ضخامت ضروری است.
- هدف از مقررات: این ضوابط اطمینان میدهند که اتلاف گرما از جدار بدون عایق لوله، مقدار کل انرژی مورد نیاز ساختمان را افزایش ندهد و بهرهوری انرژی حفظ شود.
۴.۲. عوامل مؤثر بر تعیین ضخامت: دمای نقطه شبنم
مهمترین عامل فنی در تعیین ضخامت عایق لوله مسی در خطوط سرد، کنترل دمای سطح خارجی عایق بالاتر از نقطه شبنم محیط است.
- نقش نقطه شبنم: نقطه شبنم مستقیماً با رطوبت نسبی و دمای محیط مرتبط است. در مناطقی با رطوبت نسبی بالا (مانند مناطق شمالی یا جنوبی کشور) دمای نقطه شبنم نیز بالا میرود. برای تضمین اینکه سطح خارجی عایق هرگز به دمای نقطه شبنم نرسد و میعان رخ ندهد، لازم است ضخامت عایق افزایش یابد. این امر، نیاز به تحلیل اقلیم منطقه و دمای متوسط سالیانه دارد.
- ضخامتهای استاندارد الاستومری: ضخامتهای رایج عایق الاستومری لولهای در بازار برای کاربردهای HVAC و تبرید معمولاً شامل 9 میلیمتر، 13 میلیمتر، 19 میلیمتر و 25 میلیمتر است.
- تطبیق ضخامت با دما: مطالعات فنی نشان میدهد که برای لولههای کوچکتر از ۷۶ میلیمتر که در دمای معمول کار میکنند، ضخامت ۹ تا ۱۳ میلیمتر کفایت میکند. اما برای لولههایی که در معرض دماهای بسیار پایین (مثلاً حدود −۱۸∘C) قرار دارند، نیاز به ضخامت ۱۹ تا ۲۵ میلیمتر است. در شرایط بسیار سخت محیطی و دماهای فوقالعاده پایین، ضخامت عایق الاستومری ممکن است تا ۵۰ میلیمتر نیز افزایش یابد.
- تحلیل تخصصی تعیین ضخامت در فضای آزاد: لولههای مسی که در معرض مستقیم باد و شرایط محیطی بیرون قرار دارند، نیازمند ضخامت عایق بیشتری نسبت به لولههای داخلی هستند. دلیل این امر، افزایش نرخ انتقال حرارت جابجایی (Convection) در سطح خارجی عایق به دلیل سرعت بالای جریان هوا است. بنابراین، در هنگام طراحی برای لولههای فضای باز، نه تنها باید نقطه شبنم، بلکه تأثیر باد نیز در محاسبات مهندسی منظور شود.
۵. کاربردهای تخصصی و صنعتی عایق لوله مسی
کاربرد لوله مسی و نیاز به عایقکاری آن، هسته اصلی سیستمهای مکانیکی با دقت حرارتی بالا را تشکیل میدهد.
۵.۱. سیستمهای تهویه مطبوع (HVAC): لولههای کولر گازی، اسپلیت و VRF
لولههای مسی در سیستمهای HVAC، مسیر حیاتی انتقال مبرد پرفشار بین یونیت داخلی و خارجی هستند. عایقکاری این لولهها (لولههای رفت و برگشت مبرد) موجب بهبود کارایی و عملکرد سیستم کولینگ شده و همچنین کاهش هزینههای انرژی و صدا را دربر میگیرد.
- کولرهای گازی اسپلیت: در این سیستمها، عایق لوله مسی کولر گازی (که گاهی محافظ لوله مسی نیز نامیده میشود) تضمین میکند که مبرد پیش از رسیدن به یونیت داخلی یا خارجی، تغییر دمای ناخواسته نداشته باشد.
- سیستمهای VRF (جریان مبرد متغیر): سیستمهای VRF دارای شبکه گستردهای از لولهکشی مسی هستند که به چندین یونیت داخلی متصل میشوند. در این سیستمها، عایقکاری باید با دقت بسیار بالا انجام شود و شامل عایقکاری تمامی اتصالات، از جمله نقاط انشعاب (Separation) باشد. هرگونه نقص در عایقکاری در این شبکه پیچیده، به دلیل تعداد بالای مسیرهای انتقال، مستقیماً بر راندمان کل سیستم تأثیر منفی میگذارد.
۵.۲. سیستمهای برودتی: چیلر و سردخانههای زیر صفر
در کاربردهای برودتی سنگین، مانند سیستمهای چیلر و سردخانههای صنعتی، اهمیت عایقکاری لولههای مسی (یا دیگر حاملهای برودتی) چندین برابر میشود.
- تبرید صنعتی و چیلرها: در این سیستمها، که اغلب از آب سرد یا سیالات ثانویه (مانند آب گلیکول) استفاده میشود، عایقکاری با هدف جلوگیری از اتلاف برودت و ممانعت از ایجاد یخزدگی در لولهها انجام میشود.
- سردخانههای زیر صفر و تونلهای انجماد: در این محیطها، دمای کاری فوقالعاده پایین است (مانند −۱۸∘C تا −۳۰∘C). لولهکشی مبرد یا مایعات کرایوژنیک در این دماها، نیاز به عایقهایی با بالاترین پایداری و ضخامت دارد. در خطوط برودت زیر صفر، همانطور که قبلاً ذکر شد، عایق NBR به دلیل عملکرد عالی در دماهای بسیار پایین (تا −۲۰0∘C) به عنوان انتخاب برتر شناخته میشود. حتی پانلهای عایق پلییورتان که برای ساختار سردخانه استفاده میشوند، باید ضخامت بسیار زیادی داشته باشند (مثلاً ۱۵ سانتیمتر برای سردخانه زیر صفر و ۲۰ سانتیمتر یا بیشتر برای تونل انجماد) که این موضوع نشاندهنده لزوم رعایت ضخامتهای بالا برای عایق لولههای حامل برودت در این محیطها است.
۵.۳. تأسیسات آب مصرفی و موتورخانه (جلوگیری از یخزدگی)
عایق لوله مسی همچنین در سیستمهای لولهکشی آب گرم و سرد ساختمانها کاربرد دارد.
- حفظ دمای آب گرم: در موتورخانهها و لولههای آب گرم مصرفی، عایقکاری لولهها مانع سرد شدن آب در طول مسیر شده و نیاز به کارکرد مکرر دیگ یا آبگرمکن را کاهش میدهد.
- پیشگیری از یخزدگی: در مناطق سردسیر، عایقکاری لولههای مسی که در فضای باز یا نقاطی با دسترسی کم به حرارت نصب شدهاند، یک اقدام ضروری برای جلوگیری از یخزدگی و ترکیدن لولهها در فصل زمستان است.
۶. چالشهای اجرایی: عایقکاری ساپورتها و مهار پلهای حرارتی
پلهای حرارتی، نقاط ضعف پنهان در هر سیستم عایقکاری هستند و میتوانند راندمان کلی سیستم را به شدت کاهش دهند. در عایقکاری لولههای مسی، محل نصب ساپورتها (تکیهگاهها) اصلیترین منبع ایجاد پل حرارتی است.
۶.۱. تعریف پل حرارتی (Thermal Bridge) و تأثیر مخرب آن
پل حرارتی به نقاطی گفته میشود که در آن مواد با رسانایی حرارتی بالا (معمولاً فلز) از لایه عایق عبور کرده یا با لوله در تماس مستقیم قرار میگیرند. در مورد لولهکشی مسی، ساپورتهای فلزی یا آویزها، با اتصال مستقیم به لوله، به عنوان یک رسانا عمل میکنند و حرارت را بین لوله و سازه اطراف مبادله میکنند.
- مکانیسم شکست در خطوط سرد: در یک خط لوله مبرد یا آب سرد، ساپورت فلزی دمای لوله را به محیط خارجی منتقل میکند. در نتیجه، دمای سطح فلز ساپورت و عایق اطراف آن میتواند به زیر نقطه شبنم محیط برسد. این افت دما منجر به میعان موضعی شدید میشود. این میعان، عایق الاستومری را در اطراف ساپورت مرطوب کرده، ضریب λ را در آن نقطه افزایش میدهد و در نهایت باعث تخریب سریعتر عایق و افزایش احتمال خوردگی نقطهای لوله مسی در محل تماس ساپورت میشود. کنترل این نقاط ضعف، برای حفظ یکپارچگی حرارتی سیستم حیاتی است.
۶.۲. راهکارهای مهندسی برای حذف پلهای حرارتی در ساپورتها
برای حفظ پیوستگی حرارتی در محلهای تکیهگاه، لازم است یک جداره عایق با مقاومت حرارتی بالا بین لوله و ساپورت فلزی ایجاد شود.
- استفاده از ساپورتهای عایق پیشساخته (PU Pipe Support): بهترین راهکار برای مهار پل حرارتی، استفاده از بلوکهای عایق با دانسیته بالا است. ساپورتهای پلییورتان (PU) یا بلوکهای فوم الاستومری با دانسیته تقویت شده، لوله مسی را به طور کامل از ساپورت فلزی جدا میکنند. این مواد مقاومت مکانیکی کافی برای تحمل وزن لوله و سیال را دارند، در حالی که مقاومت حرارتی لازم را نیز فراهم میکنند و از لهیدگی عایق نرم جلوگیری مینمایند.
- فناوریهای پیشرفته: در مواردی که فضا محدود است یا نیاز به بالاترین سطح عایقکاری وجود دارد (مانند لولههای کرایوژنیک)، میتوان از عایقهای نانومتخلخل آیروژل سیلیکایی استفاده کرد. آیروژل به عنوان قویترین عایق شناخته شده دنیا، میتواند در فضاهای کوچک، مقاومت حرارتی مورد نیاز را فراهم کرده و پلهای حرارتی را حذف کند.
- رعایت فواصل در سیستمهای VRF: در نصب لولهکشی سیستمهای پمپ حرارتی گازسوز (GHP) یا VRF، رعایت استانداردهای فاصله نصب حیاتی است. برای جلوگیری از ارتعاش و تضمین عایقکاری مناسب، فاصله بین اتصالات Separation، زانوییها و ورودی پنل داخلی باید حداقل ۵۰۰ میلیمتر باشد.
۶.۳. اشتباهات رایج در نصب و پیامدهای آن
اجرای نادرست میتواند کل سرمایهگذاری عایقکاری را بیاثر سازد. مهندسان ناظر باید از وقوع اشتباهات رایج زیر جلوگیری کنند:
- عدم پوشش کامل اتصالات و شیرآلات: یکی از بزرگترین اشتباهات، نادیده گرفتن عایقکاری اتصالات، زانوها، فلنجها و شیرآلات است. این نقاط، بیشترین سطح تماس با محیط را دارند و نقاط اصلی ورود حرارت یا برودت محسوب میشوند. عایقکاری این بخشها باید با استفاده از چسبهای مخصوص و برشهای دقیق از عایق لولهای و رولی، به صورت کاملاً بدون درز انجام پذیرد.
- فشردهسازی و لهیدگی عایق: سفت بستن ساپورتها یا استفاده از بستهای نامناسب، باعث فشرده شدن و کاهش ضخامت عایق الاستومری در آن نقطه میشود. فشردگی عایق، چگالی ماده را افزایش داده و در نتیجه ضریب λ را بالا میبرد، که این امر منجر به کاهش شدید راندمان حرارتی موضعی میگردد.
- عدم اختصاص فضای کافی: در طراحی معماری و اجرای لولهکشی، باید فضای کافی (به ویژه بین لولههای موازی، لولههای آب سرد و گرم، و لوله و دیوار) در نظر گرفته شود تا نصاب بتواند لایههای عایق را بدون فشردهسازی یا تداخل، به درستی نصب کند.
- نصب عایق در معرض UV بدون روکش محافظ: عایقهای الاستومری (به ویژه NBR در بلندمدت) در برابر تابش مستقیم نور خورشید (UV) آسیبپذیر هستند. در صورت نصب در فضای باز، استفاده از روکشهای محافظ (مانند آلومینیوم مسلح با ضخامت بالا، مثلاً ۲۳۰ تا ۴۰۰ میکرون) برای تضمین طول عمر عایق ضروری است.
۷. تحلیل اقتصادی: محاسبه بازگشت سرمایه (ROI) عایقکاری
عایقکاری حرارتی لولههای مسی، به ویژه در سیستمهای تبرید، صرفاً یک هزینه ساختمانی نیست، بلکه یک سرمایهگذاری زیرساختی است که بازدهی اقتصادی مشخص و قابل اندازهگیری دارد.
۷.۱. فرمولبندی صرفهجویی انرژی ناشی از عایقکاری
هدف اصلی تحلیل اقتصادی، کمیسازی صرفهجویی ناشی از کاهش انتقال حرارت هدایتی است. عایقکاری اصولی خطوط رفت و برگشت سیالات، سهم قابل توجهی در کاهش هدررفت انرژی دارد.
- کاهش مصرف سوخت و برق: با جلوگیری از اتلاف حرارت، انرژی کمتری برای گرم یا سرد کردن سیال نیاز است. عایقهای الاستومری میتوانند راندمان مصرف انرژی سرمایشی و گرمایشی را تا ۷۳ درصد افزایش دهند.
- اثر بر تجهیزات: عایقکاری باعث کاهش فشار کاری روی کمپرسورها، بویلرها و پمپها میشود، زیرا دیگر نیازی به کارکرد مداوم برای جبران انرژی از دست رفته نیست. این امر منجر به کاهش هزینههای عملیاتی و استهلاک میگردد.
۷.۲. مفهوم دوره بازگشت سرمایه (Payback Period) و تحلیل ROI
مهمترین شاخص برای توجیه اقتصادی عایقکاری، دوره بازگشت سرمایه (Payback Period) است. این شاخص زمانی را مشخص میکند که مجموع صرفهجوییهای مالی ناشی از کاهش مصرف انرژی، برابر با کل هزینه اولیه خرید و نصب عایق شود.
- بازدهی سریع: با توجه به قیمت بالای انرژی در بخش صنعت و ساختمانهای تجاری، عایقکاری لولههای تأسیساتی، یکی از سریعترین دورههای بازگشت سرمایه را در میان اقدامات بهینهسازی انرژی دارد. مطالعات موردی در پروژههای بزرگ (مانند هتلها یا سردخانهها) نشان میدهد که دوره بازگشت سرمایه برای عایقکاری حرارتی استاندارد، اغلب در بازه ۱ تا ۳ سال محقق میشود. این بازدهی سریع، عایقکاری را از نظر اقتصادی به یک ضرورت تبدیل میکند و از ورشکستگی مالی یک پروژه یا واحد صنعتی به دلیل هزینههای عملیاتی بالا جلوگیری مینماید.
۷.۳. نقش BMS در مانیتورینگ بهرهوری
در تأسیسات بزرگ و پیچیده، نظارت مستمر بر بهرهوری انرژی اهمیت بالایی دارد. سیستمهای مدیریت ساختمان (BMS) یا ابزارهای مانیتورینگ انرژی، میتوانند KPI (شاخصهای کلیدی عملکرد) انرژی هر بخش را تحلیل کرده و نقاط ضعف دقیق (از جمله نقاطی که عایق در آنجا کارایی خود را از دست داده است) را شناسایی کنند. این دادهها به مهندسان این امکان را میدهد که به صورت مستمر فرآیند بهینهسازی را انجام دهند و دوره بازگشت سرمایه را به حداقل برسانند.

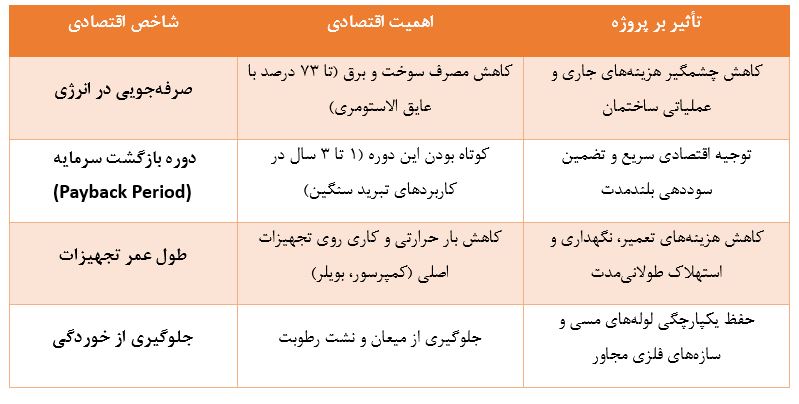

تحلیل اقتصادی و توجیه سرمایهگذاری در عایقکاری را میتوان به صورت زیر خلاصه نمود:
تحلیل اقتصادی و توجیه سرمایهگذاری در عایقکاری لوله مسی
۸. نگهداری، طول عمر و آینده فناوری عایقکاری
برای اطمینان از اینکه مزایای عایقکاری در طول عمر تأسیسات حفظ شود، توجه به عوامل نگهداری و فناوریهای نوظهور ضروری است.
۸.۱. عوامل مؤثر بر طول عمر و پایداری عایق
عایق لوله مسی، به ویژه انواع الاستومری آن، طول عمر بالایی دارند، مشروط بر اینکه از عوامل تخریبکننده محافظت شوند:
- محافظت در برابر آسیبهای مکانیکی و UV: در صورتی که لولهها و عایق آنها در معرض محیط خارجی قرار گیرند، آسیب ناشی از تابش ماوراء بنفش ($\text{UV}$) نور خورشید و صدمات فیزیکی (مانند ضربه یا برخورد پرندگان) تهدیدکننده است. برای رفع این چالش، لازم است از روکشهای محافظ استفاده شود. روکشهای آلومینیومی (مانند روکش ساده ۱۳۰ میکرون تا روکش مسلح ۴۰۰ میکرون) یک راهکار مؤثر هستند که علاوه بر محافظت مکانیکی، به بازتاب حرارت تابشی نیز کمک میکنند.
- مقاومت در برابر آلایندههای شیمیایی: در صنایع نفت، گاز و پتروشیمی که لولهکشی در معرض اسیدها، بازها، روغن و گریس قرار دارد، انتخاب عایقی با مقاومت شیمیایی بالا (مانند NBR به جای EPDM) برای تضمین پایداری طولانیمدت عایق ضروری است.
۸.۲. نوآوریها در مواد عایق: عایقهای نسل جدید
فناوری عایق حرارتی به سمت موادی با ضریب λ بسیار پایینتر و کارایی بالاتر پیش میرود تا نیازهای دمایی شدید در کاربردهای مدرن (مانند کرایوژنیک) و همچنین چالشهای فضای محدود (مانند پلهای حرارتی) را برطرف سازد.
- آیروژل (Aerogel): آیروژل سیلیکایی نانومتخلخل به عنوان قویترین عایق شناخته شده دنیا، نسل جدیدی از مواد را معرفی کرده است. این عایق دارای ضریب λ فوقالعاده پایین بوده و میتواند به طور همزمان به عنوان یک عایق صوتی بسیار خوب نیز عمل کند. اگرچه آیروژل معمولاً گرانتر است، اما در نقاطی که محدودیت ضخامت وجود دارد (به ویژه در ساپورتها یا اتصالات پیچیده) یا در کاربردهای دمای فوقالعاده پایین (مانند مخازن کرایوژنیک)، یک راهکار ایدهآل برای تکمیل عایقکاری لوله مسی محسوب میشود.
۸.۳. جمعبندی و توصیههای نهایی
عایقکاری لولههای مسی یک رکن اساسی در طراحی و اجرای تأسیسات مکانیکی با بهرهوری بالا است.
- توصیه فنی: انتخاب هوشمندانه مواد عایق بر اساس دمای کاری (ترجیح NBR در کاربردهای تبرید به دلیل ضریب λ پایین و عملکرد بهتر در دماهای پایین) و رعایت الزامات ضخامت بر اساس محاسبات نقطه شبنم (به ویژه در مناطق با رطوبت بالا) ضروری است.
- توصیه اجرایی: بیشترین میزان اتلاف انرژی و تخریب عایق، از نقاط ضعف اجرایی مانند پلهای حرارتی و اتصالات نادیده گرفته شده ناشی میشود. اجرای دقیق با استفاده از ساپورتهای عایق پیشساخته (PU Pipe Support) و اطمینان از پوشش کامل و بدون درز کلیه اتصالات، کلید تضمین پایداری و طول عمر سیستم است.
- توصیه اقتصادی: عایقکاری باید به عنوان یک سرمایهگذاری با دوره بازگشت سرمایه کوتاه (۱ تا ۳ سال در بسیاری از کاربردهای صنعتی و تجاری) تلقی شود، که نه تنها هزینههای انرژی را کاهش میدهد، بلکه عمر مفید تجهیزات گرانقیمت سیستمهای HVAC و برودتی را افزایش میدهد. همچنین، رعایت استاندارد Class 0 در عایقکاری، ضامن ایمنی بلندمدت سازه در برابر حریق است.
