نقشی کلیدی در لوله‌کشی: سه راهی مسی چیست و چرا انتخاب می‌شود؟

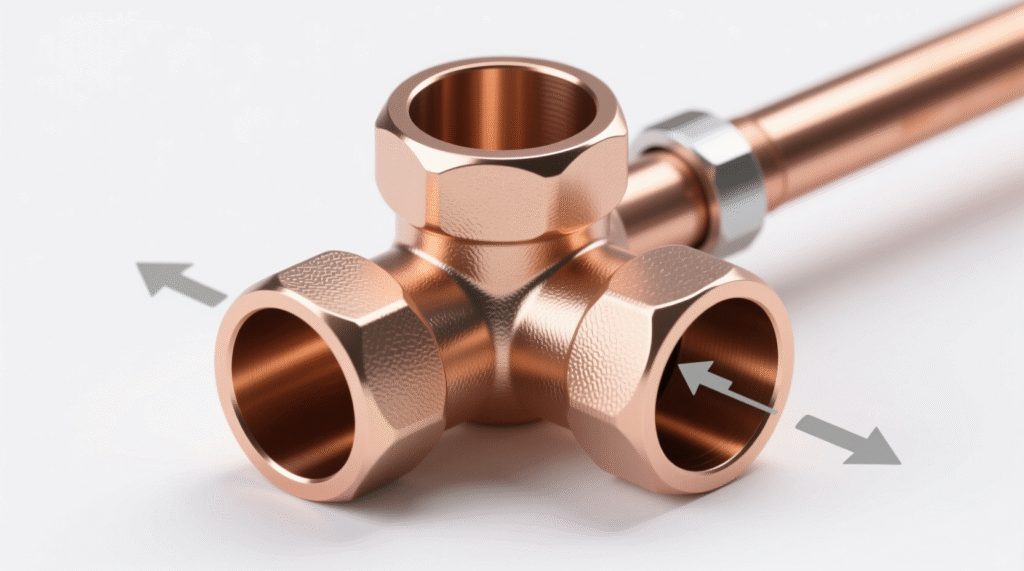

سه راهی مسی (Copper Tee) چیزی بیش از یک قطعه ساده است؛ این اتصال، ستون فقرات سیستم‌های پیچیده لوله‌کشی به شمار می‌رود. سه راهی که از مس خالص تولید می‌شود، به لوله‌کش اجازه می‌دهد تا یک خط اصلی جریان سیال را به دو یا سه مسیر فرعی تقسیم کند. این قابلیت انشعاب‌گیری، سه راهی مسی را به ابزاری ضروری در طراحی و پیاده‌سازی شبکه‌های لوله‌کشی کارآمد تبدیل کرده است.
چرا مس؟ مزایای بی‌رقیب یک فلز باستانی
انتخاب مس برای تولید سه راهی‌ها، به دلیل ویژگی‌های برجسته این فلز است که آن را از سایر مواد متمایز می‌کند.
- مقاومت و دوام: سه راهی‌های مسی به دلیل استحکام بالا، مقاومت فوق‌العاده‌ای در برابر فشار، دما و سایش دارند. این مقاومت ذاتی در برابر خوردگی و زنگ‌زدگی، از بروز نشتی جلوگیری کرده و طول عمر سیستم را به شدت افزایش می‌دهد.
- راندمان حرارتی: مس یک رسانای حرارتی عالی است. این ویژگی به معنای انتقال سریع و مؤثر گرما یا سرما در سیستم‌های HVAC است که به بهبود بازده انرژی کمک می‌کند.
- خواص ضد میکروبی: مس به طور طبیعی از رشد باکتری‌ها، قارچ‌ها و میکروارگانیسم‌ها جلوگیری می‌کند. این خاصیت ضد میکروبی، سه راهی‌های مسی را برای کاربردهای حساس مانند سیستم‌های آب آشامیدنی و خطوط گاز پزشکی در بیمارستان‌ها به گزینه‌ای ایده‌آل تبدیل می‌کند، زیرا به حفظ کیفیت آب و سلامت عمومی کمک می‌کند.
گستره کاربرد: از ساختمان‌های مسکونی تا بیمارستان‌ها
سه راهی‌های مسی در طیف وسیعی از صنایع حیاتی کاربرد دارند، از جمله:
- سیستم‌های تهویه مطبوع (HVAC): سه راهی‌های مسی برای انتقال مبرد در سیستم‌های سرمایشی و گرمایشی، چیلرها و داکت اسپلیت‌ها استفاده می‌شوند.
- لوله‌کشی آب: در لوله‌کشی آب آشامیدنی خانگی و تجاری، سه راهی‌های مسی به دلیل دوام و مقاومت در برابر فشار، اتصالاتی مطمئن ایجاد می‌کنند.
- صنایع پزشکی: به دلیل ویژگی‌های ضد میکروبی و مقاومت در برابر فشار بالا، سه راهی‌های مسی برای انتقال گازهای حیاتی مانند اکسیژن در بیمارستان‌ها و کلینیک‌های دندانپزشکی ضروری هستند.
- سایر کاربردها: این اتصالات در سیستم‌های اطفای حریق، خطوط لوله نفت و گاز، و صنایع الکترونیک نیز به کار می‌روند.
مشخصات فنی و استانداردهای کیفی: راهنمای دسته‌بندی
برای انتخاب صحیح یک سه راهی مسی، شناخت دسته‌بندی‌های فنی و استانداردهای تولید آن امری حیاتی است.
انواع بر اساس ضخامت دیواره (تیپ‌ها)
استاندارد ASTM B88، لوله‌ها و اتصالات مسی را بر اساس ضخامت دیواره به چند تیپ با کدهای رنگی مشخص تقسیم می‌کند:
- تیپ K (رنگ سبز): این ضخیم‌ترین و سنگین‌ترین تیپ است و بالاترین مقاومت را در برابر فشار دارد. به همین دلیل، برای کاربردهای تجاری، لوله‌کشی‌های زیرزمینی و سیستم‌های اطفای حریق که نیاز به حداکثر دوام دارند، ایده‌آل است.
- تیپ L (رنگ آبی): ضخامت این تیپ کمتر از K است، اما همچنان بسیار بادوام و پرکاربرد است. این نوع به عنوان رایج‌ترین گزینه برای لوله‌کشی آب در خانه‌ها، ساختمان‌های تجاری و پروژه‌های تعمیر و نگهداری شناخته می‌شود.
- تیپ M (رنگ قرمز): نازک‌ترین و مقرون‌به‌صرفه‌ترین تیپ است. این نوع برای لوله‌کشی‌های داخلی مسکونی با فشار پایین مناسب است.
- تیپ DWV (رنگ زرد): این نوع با دیواره نازک‌تر، به طور خاص برای سیستم‌های فاضلاب و تخلیه طراحی شده است.
دسته‌بندی بر اساس شکل
سه راهی‌ها همچنین بر اساس نحوه انشعاب‌گیری دسته‌بندی می‌شوند:
- سه راهی قائم (۹۰ درجه): برای انشعاب با زاویه ۹۰ درجه از خط اصلی.
- سه راهی ۴۵ درجه: برای تقسیم جریان ورودی به دو مسیر با زاویه ۴۵ درجه، که در لوله‌کشی‌های افقی کاربرد دارد.
- سه راهی تبدیلی (Reducing Tee): برای تغییر سایز لوله فرعی نسبت به لوله اصلی.
تضمین کیفیت با استانداردها
استاندارد ASTM B88 یک مرجع کلیدی برای تولیدکنندگان و خریداران است. این استاندارد، مشخصات دقیقی در مورد ابعاد، تلورانس‌ها، ترکیب شیمیایی و تست‌های مکانیکی ارائه می‌دهد تا خلوص مس و مقاومت محصول تضمین شود. خرید محصولی که با این استاندارد مطابقت دارد، به معنای تضمین کیفیت و پایداری سیستم در بلندمدت است.
فرآیند تولید: از مس خام تا سه راهی
تولید سه راهی مسی یک فرآیند مهندسی دقیق است که از چندین مرحله اصلی تشکیل شده است:
آماده‌سازی مواد اولیه
فرآیند با ذوب مس خام و حذف ناخالصی‌ها آغاز می‌شود تا فلز خالص شود. سپس مس مذاب به قالب‌های لوله‌ای شکل ریخته می‌شود و پس از سرد شدن، لوله‌های مسی خام تولید می‌شوند.
شکل‌دهی و تولید
دو روش اصلی برای شکل‌دهی سه راهی وجود دارد:
- شکل‌دهی داغ (Hot Forming): در این روش، لوله مسی گرم می‌شود و با اعمال فشار شعاعی، فلز به سمت بیرون هدایت شده و لوله انشعاب شکل می‌گیرد. این روش برای سه راهی‌های بزرگ و با دیواره ضخیم مناسب است و به دلیل کاهش تناژ مورد نیاز، اقتصادی‌تر است.
- هیدروفرمینگ (Hydroforming): این یک تکنیک پیشرفته است که از فشار بالای سیال هیدرولیک برای شکل‌دهی به فلز استفاده می‌کند. هیدروفرمینگ باعث توزیع یکنواخت تنش، افزایش یکپارچگی ساختاری و استحکام بیشتر محصول نهایی می‌شود.
عملیات تکمیلی
پس از شکل‌دهی، سه راهی‌ها برای اطمینان از کیفیت نهایی، تحت عملیات تکمیلی قرار می‌گیرند. این مراحل شامل ماشین‌کاری برای ایجاد زوایای جوشکاری صحیح و اصلاح لبه‌ها است. تمیزکاری نیز برای حذف آلودگی‌ها و اکسیدهای باقی‌مانده از فرآیند حرارتی ضروری است.
راهنمای خرید و انتخاب: نکاتی برای یک تصمیم هوشمندانه
خرید سه راهی مسی نیازمند دقت به جزئیات فنی و اقتصادی است.
معیارهای اصلی خرید
- سایز و ضخامت (تیپ): مهم‌ترین گام، انتخاب سایز مناسب بر اساس اینچ و تیپ (مانند K یا L) است تا با لوله‌های مسی پروژه همخوانی داشته باشد.
- نوع و کارکرد: انتخاب سه راهی قائم، ۴۵ درجه یا تبدیلی باید بر اساس نیازهای انشعاب‌گیری پروژه انجام شود.
- تضمین کیفیت: خرید از برندهای معتبر و بررسی مطابقت محصول با استانداردهای بین‌المللی مانند ASTM B88، ریسک خرید محصولات نامرغوب را کاهش می‌دهد. اتصالات مسی که بیش از حد سبک هستند، ممکن است نشان‌دهنده ناخالصی در مواد اولیه باشند و مقاومت کمتری داشته باشند.
- مشاوره تخصصی: همواره توصیه می‌شود قبل از خرید، با یک متخصص یا پیمانکار لوله‌کشی مشورت کنید تا از انتخاب صحیح اطمینان حاصل کنید.
مقایسه مس با PVC: تحلیل هزینه-فایده
در مقایسه با مواد جایگزین مانند PVC، مس هزینه اولیه بالاتری دارد. با این حال، دوام و طول عمر بالای سه راهی‌های مسی به معنای نیاز کمتر به تعمیر و نگهداری است که در بلندمدت، هزینه‌های عملیاتی را کاهش داده و مس را به گزینه‌ای مقرون‌به‌صرفه تبدیل می‌کند. علاوه بر این، مس بر خلاف برخی لوله‌های پلاستیکی، فلزات یا سموم مضر را به آب منتقل نمی‌کند و تأثیر مخرب کمتری بر محیط زیست دارد.
راهنمای خرید از گروه بازرگانی ثاتراپ ثقفس
گروه تولیدی و بازرگانی ثقفی با بیش از سه دهه سابقه در زمینه توزیع و تأمین محصولات مسی فعالیت دارد. این گروه با تمرکز بر عرضه محصولاتی با «کیفیت برتر، قیمت مناسب‌تر و شرایط مطلوب‌تر»، انواع محصولات و اتصالات مسی از جمله سه راهی مسی را به صورت عمده و جزئی ارائه می‌دهد. محصولات این شرکت شامل مفتول‌های مسی، سیم و کابل‌های مسی و آلومینیومی، و همچنین لوله‌ها و اتصالات مسی است. این گروه با ظرفیت تولیدی سالانه ۳۰ هزار تن در زمینه تولید مواد اولیه سیم و کابل و همچنین سیم‌های مسی و آلومینیومی فعالیت می‌کند. برای دریافت مشاوره و خرید، می‌توانید به شعبه مرکزی این گروه در تهران، خیابان سعدی شمالی، خیابان هدایت، خیابان گودرزی، نبش کوچه حاجی بابا شمیرانی مراجعه کنید یا از طریق شماره تلفن یا وبسایت تماس بگیرید.
عوامل مؤثر بر قیمت و تحلیل بازار
قیمت سه راهی مسی به عوامل متعددی بستگی دارد و قیمت ثابتی ندارد. این نوسانات هم در بازار ایران و هم در بازارهای جهانی قابل مشاهده است.
عوامل اقتصادی کلان
- قیمت جهانی مس: قیمت مس به صورت لحظه‌ای در بازارهای جهانی نوسان دارد و این تغییرات مستقیماً بر قیمت نهایی سه راهی تأثیر می‌گذارد.
- نرخ ارز: از آنجا که مس به دلار معامله می‌شود، هرگونه تغییر در نرخ ارز، قیمت ریالی محصول را در ایران تغییر می‌دهد.
- عرضه و تقاضا: افزایش تقاضا در صنایع بزرگ مانند خودروسازی (خودروهای برقی) و پروژه‌های زیرساختی، باعث افزایش قیمت مس می‌شود.
عوامل خرد
- سایز و ضخامت: هرچه سایز و ضخامت (مانند تیپ K) بیشتر باشد، مس بیشتری در تولید آن به کار رفته و قیمت بالاتری خواهد داشت.
- برند و کیفیت: برندهای معتبر با تکنولوژی‌های پیشرفته و استانداردهای کیفی بالا، محصولات گران‌تری ارائه می‌دهند که این هزینه بالاتر، تضمینی برای کیفیت و دوام محصول است.
در نهایت، با توجه به نوسانی بودن بازار، برای اطلاع از قیمت به‌روز، مراجعه به وب‌سایت‌های فروشندگان معتبر و استعلام قیمت در لحظه خرید ضروری است.

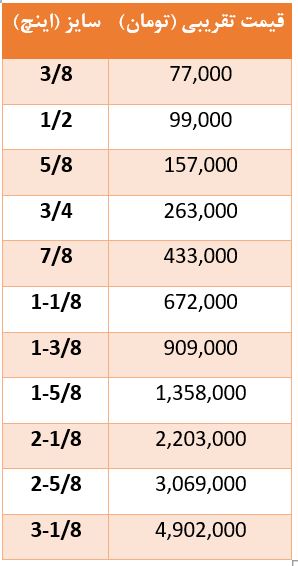

جدول زیر نمونه‌ای از قیمت‌های سه راهی مسی بر اساس سایز را در یک مقطع زمانی مشخص نشان می‌دهد:
فراتر از اتصال: نگاهی به فرآیندهای نصب و نگهداری
عملکرد صحیح و طول عمر یک سیستم لوله‌کشی مسی، نه تنها به کیفیت اتصالات، بلکه به فرآیندهای نصب و نگهداری نیز بستگی دارد.
ابزارها و روش‌های اتصال
نصب صحیح اتصالات مسی نیازمند ابزارها و روش‌های دقیق است.
- ابزارهای ضروری: ابزارهایی مانند لوله‌بر مسی، گشادکن، پرچ‌کن یا لاله‌کن، منیفولد سرویس (گیج فشار) و پمپ وکیوم برای نصب سیستم‌های تهویه مطبوع ضروری هستند. لوله‌بر برای برش صاف و دقیق لوله‌ها بدون تغییر شکل آن‌ها استفاده می‌شود و لبه‌های برش‌خورده باید با سوهان صاف شوند تا از نشتی جلوگیری شود.
- روش‌های اتصال:
- لحیم‌کاری (Soldering): این روش با استفاده از لحیم نرم با نقطه ذوب پایین (کمتر از ۴۴۹ درجه سانتی‌گراد) انجام می‌شود. این روش برای لوله‌کشی‌های آب خانگی و پروژه‌های سبک مناسب است، اما تحمل کمتری در برابر فشار و حرارت بالا دارد.
- لحیم‌کاری سخت (Brazing): در این روش، از لحیم با نقطه ذوب بالا (تا ۸۵۰ درجه سانتی‌گراد) استفاده می‌شود. این فرآیند که با استفاده از شعله مستقیم تورچ انجام می‌شود، اتصالاتی بسیار محکم و بادوام ایجاد می‌کند که برای پروژه‌های صنعتی و سیستم‌های تحت فشار یا دمای بالا ایده‌آل است.
- اتصال بدون لحیم‌کاری: روش‌های نوین مانند “پرس فیتینگ” یا “اکستروژن” امکان اتصال لوله‌ها را بدون نیاز به جوشکاری یا حرارت فراهم می‌کنند و خطر خوردگی الکتروشیمیایی و نشتی را به حداقل می‌رسانند.
نگهداری و افزایش طول عمر
برای حفظ عملکرد و دوام سیستم لوله‌کشی مسی در طول سال‌ها، نگهداری صحیح ضروری است.
- پوشش محافظ: استفاده از پوشش‌های محافظ می‌تواند از اکسید شدن و خوردگی اتصالات در اثر رطوبت یا محیط‌های اسیدی جلوگیری کند.
- عایق‌بندی: عایق‌بندی لوله‌ها با موادی مانند فوم پلی‌اورتان یا پلی‌اتیلن، از اتلاف حرارت جلوگیری کرده و از ترک‌خوردگی لوله‌ها در شرایط دمای پایین محافظت می‌کند. نوار پرایمر نیز برای محافظت از لوله‌ها در برابر شرایط جوی، رطوبت و اشعه ماوراء بنفش استفاده می‌شود.
- نصب بست: بست‌های فلزی، به ویژه انواع عایق‌دار، نقش مهمی در تثبیت لوله‌ها و توزیع یکنواخت وزن آن‌ها ایفا می‌کنند. استفاده از بست با اندازه مناسب و در فواصل استاندارد، از خمیدگی لوله‌ها یا وارد آمدن فشار اضافی به آن‌ها جلوگیری می‌کند.
آینده‌ای نوین: تکنولوژی‌های پیشرفته در صنعت مس
صنعت مس همگام با پیشرفت‌های فناوری، در حال تحول است و نوآوری‌های جدیدی در تولید و کاربرد آن پدیدار شده است.
تولید هوشمند و پایدار
- تکنیک‌های پیشرفته تولید: فناوری‌های جدیدی مانند ریخته‌گری پیوسته و اکستروژن پیشرفته، تولید لوله‌های مسی را کارآمدتر کرده‌اند. این پیشرفت‌ها به بهبود کیفیت محصول، افزایش سرعت تولید و کاهش اثرات زیست‌محیطی کمک می‌کنند.
- پوشش‌های نانویی: استارتاپ‌های نوآور از فناوری نانو برای افزایش طول عمر لوله‌های مسی استفاده می‌کنند. پوشش‌دهی لوله‌ها با مواد نانویی، مقاومت آن‌ها را در برابر خوردگی و نشتی‌های سوزنی افزایش می‌دهد و خاصیت ضدباکتریال به آن‌ها می‌بخشد. این فناوری می‌تواند هزینه‌های تعمیر و نگهداری را به میزان قابل توجهی کاهش دهد.
مس و دنیای دیجیتال
- نقش نانوکامپوزیت‌ها: نانوکامپوزیت‌های پلیمری حاوی نانوذرات خاک رس، به عنوان پوشش‌های الکتریکی و عایق‌های حرارتی عمل می‌کنند و مقاومت کابل‌ها را در برابر آتش افزایش می‌دهند.
- رقابت با فیبر نوری: در حوزه انتقال داده، فیبر نوری به دلیل سرعت و پهنای باند بالاتر، جایگاه ویژه‌ای پیدا کرده است و در بسیاری از کاربردهای ارتباطی جایگزین کابل‌های مسی شده است. این روند، تولیدکنندگان را به سمت نوآوری و توسعه کاربردهای جدید برای مس سوق می‌دهد.
- مس در معماری پایدار: فراتر از لوله‌کشی
مس به دلیل ویژگی‌های منحصربه‌فرد خود، در حوزه ساختمان‌سازی پایدار و هوشمند نیز نقشی فزاینده دارد.
نمای ساختمان و دکوراسیون
- پایداری و زیبایی: مس به عنوان یک ماده پایدار و قابل بازیافت، در ساخت‌وسازهای سبز مورد توجه قرار گرفته است. عمر طولانی و قابلیت بازیافت آن به کاهش ضایعات و حفظ منابع طبیعی کمک می‌کند.
- عایق حرارتی طبیعی: استفاده از مس در نمای ساختمان، علاوه بر زیبایی بصری، به عنوان یک سپر حرارتی عمل کرده و در زمستان نیاز به سیستم‌های گرمایشی را تا حدودی کاهش می‌دهد. همچنین، مس انعطاف‌پذیری بالایی دارد که امکان طراحی نماهای مشبک و منحصر به فرد را فراهم می‌کند.
- کاربرد داخلی: مس با رنگ گرم و درخشش طبیعی، در دکوراسیون داخلی نیز محبوبیت دارد. از این فلز برای ساخت لوازم و تجهیزات آشپزخانه، دستگیره‌ها، شیرآلات و مجسمه‌های دکوری استفاده می‌شود که به فضا گرما و صمیمیت می‌بخشند.
نتیجه‌گیری
سه راهی مسی، بیش از یک قطعه ساده است؛ این اتصال، نمادی از یک راهکار مهندسی دقیق و هوشمندانه در صنعت لوله‌کشی و فراتر از آن است. ویژگی‌های ذاتی مس، از جمله مقاومت در برابر خوردگی و فشار، قابلیت ضد میکروبی و رسانایی حرارتی بالا، آن را به گزینه‌ای بی‌رقیب در طیف گسترده‌ای از کاربردها، از لوله‌کشی خانگی و سیستم‌های تهویه مطبوع گرفته تا خطوط حساس گاز پزشکی در بیمارستان‌ها، تبدیل کرده است. در حالی که ممکن است هزینه اولیه بالاتری داشته باشد، دوام و نیاز کمتر به نگهداری، آن را از نظر اقتصادی در بلندمدت به یک سرمایه‌گذاری مطمئن تبدیل می‌کند.
با پیشرفت فناوری، فرآیندهای تولید سه راهی‌ها نیز بهبود یافته و روش‌های نوینی مانند هیدروفرمینگ و پوشش‌های نانویی، کیفیت و پایداری آن‌ها را بیش از پیش افزایش داده است. همچنین، کاربردهای مس به تدریج به حوزه‌های جدیدی مانند معماری پایدار و دکوراسیون داخلی گسترش یافته است. در مجموع، سه راهی مسی نماینده یک ماده باستانی است که با نوآوری‌های مدرن درآمیخته و همچنان به عنوان یک عنصر کلیدی در زیرساخت‌های حیاتی، عملکردی قابل اعتماد و پایدار ارائه می‌دهد. این راهنمای جامع نشان می‌دهد که تصمیم‌گیری برای انتخاب سه راهی مسی، یک انتخاب آگاهانه برای تضمین کارایی، ایمنی و طول عمر سیستم‌های مختلف است.
