سیم تک رشته چیست؟

اصول پایه و شناسایی سیم تک رشته (مفتولی)

سیم تک‌رشته، که در صنعت برق با نام «سیم برق مفتولی» نیز شناخته می‌شود، نوعی از هادی الکتریکی است که ساختار آن بر یک هسته فلزی منفرد استوار است. در اصطلاحات فنی، این ساختار به عنوان سیم تک‌هسته‌ای (Single Core) یا کابل مفتولی تعریف می‌شود. هسته رسانای این نوع سیم، معمولاً از جنس مس یا آلومینیوم ساخته می‌شود. ویژگی اصلی سیم مفتولی در مقایسه با نوع افشان، استحکام مکانیکی بالاتر و انعطاف‌پذیری نسبتاً کمتر آن است، که سبب شده است در کاربردهای نصب ثابت به عنوان گزینه‌ای مرجح مطرح باشد.

در زبان رایج مهندسی تأسیسات، به سیم مفتولی نام‌هایی چون «سیم خشک» یا «سیم نصب ثابت» اطلاق می‌گردد، زیرا کاربرد اصلی آن در مکان‌هایی است که نیاز به خم شدن یا حرکت مداوم سیم وجود ندارد. این تعریف ساختاری مشخص می‌کند که کابل مفتولی برای توصیف سیمی با یک هادی منفرد استفاده می‌شود. نکته مهم در مورد ساختار هادی این است که طبق استانداردهای ملی و بین‌المللی، هادی‌های مفتولی در کلاس ۱ (کاملاً جامد و صلب) یا کلاس ۲ (رشته‌ای استرند شده یا نیمه افشان) دسته‌بندی می‌شوند. هرچند تمرکز اصلی بر نوع جامد کلاس ۱ است، اما نوع نیمه افشان نیز که هسته‌ای از چند رشته سیم بافته شده دارد، در خانواده مفتولی‌ها (مانند کابل NYY) جای می‌گیرد. با این حال، درک رایج بازار “مفتولی” را با “سیم خشک و صلب” برابر می‌داند.

مواد تشکیل‌دهنده و مشخصات فنی اولیه

هادی سیم مفتولی معمولاً از مس آنیل شده (مس خالص نرم شده) ساخته می‌شود که قابلیت هدایت الکتریکی فوق‌العاده‌ای دارد. استفاده از مس با خلوص بالا، ترجیحاً ۹۹.۹ درصد، برای به حداقل رساندن مقاومت الکتریکی سیم و تضمین کارایی بالا، ضروری است. در مقاطع بزرگ، استانداردهای تولیدی اجازه استفاده از آلومینیوم را به عنوان جایگزین می‌دهد، اما تنها در صورتی که سطح مقطع سیم بیشتر از ۱۰ میلی‌متر مربع باشد.

عایق‌بندی سیم‌های مفتولی معمولاً با استفاده از پلی‌وینیل کلراید (PVC) صورت می‌گیرد، که وظیفه اصلی آن حفاظت هادی در برابر شوک الکتریکی و آسیب‌های فیزیکی محیطی است. در برخی کاربردهای خاص که دما بالاتر است یا به دوام بیشتر نیاز است، از پلی‌اتیلن شبکه‌ای شده (XLPE) نیز استفاده می‌شود.

ولتاژ نامی (Rated Voltage) این سیم‌ها به طور مستقیم به سطح مقطع آن‌ها وابسته است و یک پارامتر ایمنی حیاتی محسوب می‌شود. برای مقاطع کوچک‌تر، به عنوان مثال 0.5، 0.75 و ۱ میلی‌متر مربع، ولتاژ نامی برابر با ۳۰۰ تا ۵۰۰ ولت تعیین شده است. اما برای مقاطع بزرگتر از ۱ میلی‌متر مربع، که اغلب در مدارهای قدرت و توزیع ثابت استفاده می‌شوند، ولتاژ اسمی به ۴۵۰ تا ۷۵۰ ولت افزایش می‌یابد. این افزایش ولتاژ نامی برای مقاطع بزرگتر، یک الزام ایمنی است که ضخامت و کلاس عایق‌بندی را متناسب با کاربرد قدرت و توزیع تعیین می‌کند تا قابلیت اطمینان سیستم حفظ شود.

سیستم نام‌گذاری و استانداردهای کلیدی (IEC و ISIRI)

تولید و مشخصات فنی سیم‌های مفتولی باید دقیقاً بر اساس استانداردهای بین‌المللی و ملی صورت پذیرد. دو مجموعه استاندارد اصلی در این زمینه عبارتند از:

1. استاندارد IEC 60227: این استاندارد بین‌المللی، کابل‌های با روکش PVC را پوشش می‌دهد. سیم‌های مفتولی با ولتاژ نامی ۳۰۰/۵۰۰ ولت باید مطابق با استاندارد IEC 60227-05 تولید شوند، در حالی که سیم‌های با ولتاژ ۴۵۰/۷۵۰ ولت با استاندارد IEC 60227-01 مطابقت دارند.
2. استاندارد ISIRI 60705 و ISIRI 60701: این‌ها معادل‌های ملی استانداردهای IEC مذکور در ایران هستند و تولیدکنندگان موظف به رعایت آن‌ها هستند. هادی باید مطابق با استاندارد ISIRI 3084 (یا IEC 60228) باشد.

علاوه بر این، در کشورهای اروپایی و ایران، سیستم کدگذاری انجمن مهندسی برق آلمان (VDE) به عنوان یک مرجع شناسایی فنی مورد استفاده قرار می‌گیرد. استاندارد VDE از مجموعه‌ای از حروف و اعداد استفاده می‌کند که به شناسایی دقیق ساختمان، جنس هادی، نوع عایق و سایر مشخصات کابل کمک می‌کند. به عنوان مثال، اگر حرف اول N باشد، نشان‌دهنده تولید محصول بر اساس استاندارد VDE است. همچنین، سلول سوم در این کدگذاری نشان‌دهنده جنس عایق است؛ اگر Y باشد، عایق از PVC است. سیم مفتولی تک‌هسته با عایق PVC و ولتاژ نامی بالا (۴۵۰/۷۵۰ ولت) اغلب با کد H07V−U یا معادل ISIRI آن مشخص می‌شود.

تحلیل الکترودینامیکی: مقاومت، تلفات انرژی و پدیده اثر پوستی (Skin Effect)

تحلیل مقاومت اهمی در جریان‌های AC و DC

رفتار الکتریکی سیم مفتولی بسته به نوع جریان (مستقیم یا متناوب) تفاوت‌های بنیادینی دارد. در جریان مستقیم (DC)، که فرکانس صفر است، توزیع جریان الکتریکی به صورت کاملاً یکنواخت در کل سطح مقطع هادی انجام می‌شود. مقاومت در این حالت صرفاً یک مقاومت اهمی خالص است که به خواص فیزیکی هادی (طول، مساحت مقطع و مقاومت ویژه ماده) وابسته است.

اما در مدارهای جریان متناوب (AC)، القای مغناطیسی باعث بروز پدیده‌هایی می‌شود که مقاومت مؤثر را افزایش می‌دهد. با این حال، بررسی‌ها نشان می‌دهند که سیم مفتولی مقاومت اهمی کمتری نسبت به سیم افشان با سطح مقطع مشابه دارد. این مزیت مقاومت کمتر، که به سادگی ساختار تک‌هسته بازمی‌گردد، توجیه می‌کند که چرا مفتول برای کاربردهای انتقال قدرت که در آن‌ها پایداری و کاهش تلفات اهمیت دارد، ارجح است.

پدیده اثر پوستی (Skin Effect) و مکانیسم‌های فیزیکی

یکی از مهم‌ترین ملاحظات در طراحی سیستم‌های AC، پدیده اثر پوستی (Skin Effect) است. این پدیده ناشی از ایجاد جریان‌های گردابی القایی است که باعث می‌شوند چگالی جریان در مرکز سیم کاهش یافته و در نزدیکی سطح خارجی هادی متمرکز شود. در نتیجه، سطح مقطع مؤثر هادی کاهش می‌یابد و مقاومت مؤثر در برابر عبور جریان افزایش می‌یابد.

شدت اثر پوستی به فرکانس جریان بستگی دارد؛ هر چه فرکانس بالاتر باشد، اثر پوستی نیز شدیدتر خواهد بود. برای تحلیل دقیق این پدیده، مهندسان از مفهوم عمق نفوذ (δ) استفاده می‌کنند. عمق نفوذ، ضخامت لایه‌ای از سطح هادی است که بخش عمده‌ای از جریان را حمل می‌کند. فرمول کلی عمق نفوذ به صورت زیر است 9:

δ=ωμ2ρ​​1+(ρωε)2​+ρωε​

که در آن ρ مقاومت الکتریکی، ω فرکانس زاویه‌ای، μ ضریب نفوذپذیری مغناطیسی و ε ضریب گذردهی الکتریکی هادی است.

در شبکه‌های برق شهری با فرکانس ۵۰ هرتز، اثر پوستی در سیم‌های مفتولی، به ویژه در مقاطع بزرگ، مشهود است. ساختار جامد و ضخیم سیم مفتولی باعث می‌شود که در مقاطع بالا، بخشی از فلز مرکزی هادی عملاً برای انتقال جریان ناکارآمد بماند. در مقابل، سیم افشان، به دلیل توزیع جریان در سطح خارجی رشته‌های نازک متعدد، می‌تواند این اثر را تا حدی کاهش دهد.

با وجود این تأثیر منفی اثر پوستی در مفتول‌های بزرگ، تجربه مهندسی نشان می‌دهد که مقاومت کلی سیم مفتولی در عمل از نوع افشان کمتر است. دلیل این امر، وجود مسیر پیچیده‌تر و تعداد بیشتر نقاط تماس در سیم افشان است که مقاومت داخلی را بالا می‌برد. این برتری مقاومت کمتر در سیم مفتولی، انتخاب آن را برای شبکه‌های توزیع ثابت و طولانی‌مدت توجیه می‌کند.

مدیریت تلفات انرژی، افت ولتاژ و طولانی‌ترین مسیرها

یکی از مزایای تعیین‌کننده سیم مفتولی در مقایسه با سیم افشان، عملکرد بهتر آن در مسیرهای طولانی است. سیم‌های مفتولی به دلیل ساختار متراکم و ضخامت بیشتر، اتلاف جریان کمتری دارند. این مزیت به طور مستقیم منجر به افت ولتاژ کمتر در طول مسیرهای طولانی انتقال انرژی می‌شود. بنابراین، از نظر طراحی مهندسی، سیم مفتولی به طور مشخص برای خطوط انتقال نیرو در فواصل طولانی و زیرساخت‌هایی که نیاز به پایداری ولتاژ دارند، بهینه‌تر است. سیم افشان، با وجود انعطاف‌پذیری بالا، برای فواصل کوتاه‌تر مناسب‌تر است.

در تحلیل جامع‌تر تلفات در سیستم‌های الکتریکی، باید به جریان‌های گردابی (ادی) و تلفات هیسترزیس نیز اشاره کرد. این تلفات که در هسته‌های فلزی و هادی‌های تحت جریان متناوب رخ می‌دهند، منجر به هدر رفت توان به صورت گرمایی می‌شوند. اثر پوستی خود به واسطه جریان‌های گردشی ایجاد شده در سیم، این تلفات را افزایش می‌دهد.

مقایسه فنی جامع: سیم مفتولی در برابر سیم افشان (تحلیل فنی و اقتصادی)

انتخاب صحیح بین سیم مفتولی و افشان به طور کامل به ماهیت کاربرد، محیط نصب و ملاحظات اقتصادی وابسته است. مهندسان تأسیسات باید تفاوت‌های فاحش این دو نوع سیم را درک کنند.

خواص مکانیکی و عملکرد در برابر تنش‌ها

تفاوت اصلی سیم مفتولی و افشان در انعطاف‌پذیری آن‌ها نهفته است. سیم مفتولی به دلیل ساختار تک‌رشته‌ای، انعطاف‌پذیری پایینی دارد و به سختی خم می‌شود. این ماهیت «خشک» بودن، آن را برای نصب‌های ثابت (بدون حرکت) ایده‌آل می‌کند. در مقابل، سیم افشان از چندین رشته سیم بسیار نازک تشکیل شده است که به آن انعطاف‌پذیری بالایی می‌بخشد، لذا برای تجهیزات متحرک یا کاربردهایی که نیاز به خم شدن مداوم دارند (مانند رباتیک یا سیم‌کشی لوازم خانگی) مناسب‌تر است.

از نظر مقاومت مکانیکی، سیم مفتولی در برابر تنش‌های کششی، سایش و پیچیدگی مقاومت بالایی نشان می‌دهد. علاوه بر این، کابل مفتولی مقاومت بیشتری در برابر نم، رطوبت و خوردگی در مقایسه با کابل افشان دارد و این ویژگی آن را به گزینه برتر برای استفاده در محیط‌های خارجی یا با شرایط آب و هوایی شدید تبدیل می‌کند. طول عمر مفید سیم مفتولی نیز بالاست و در شرایط مطلوب می‌تواند به حدود ۷۰ سال برسد.

ملاحظات اتصال، ترمینال‌ها و ایمنی

در محل‌های اتصال، سیم مفتولی مزیت پایداری را ارائه می‌دهد. به دلیل ساختار صلب، این سیم‌ها اتصال محکم و قابل اعتمادی در ترمینال‌های تابلویی و قطعات پیچشی ایجاد می‌کنند. این پایداری، خطر شل شدن اتصال در طول زمان (ناشی از لرزش یا تغییرات حرارتی) و در نتیجه کاهش ریسک خطای اتصال کوتاه و جرقه را به همراه دارد.

با این حال، یک نکته ایمنی مهم در مورد سیم مفتولی، معضل “شکنندگی” در درازمدت است. در محیط‌هایی که تنش‌های مکانیکی متناوب یا حرارتی وجود دارد، سیم مفتولی ممکن است در محل اتصال دچار خستگی فلز و شکنندگی شود. این بدان معناست که عدم دقت در محکم کردن اتصال یا استفاده از تجهیزات بی‌کیفیت می‌تواند ریسک آتش‌سوزی را افزایش دهد. بنابراین، تأکید بر ایمن بودن و استاندارد بودن نقطه اتصال (مانند مطابقت قطر اتصال با کابل) حیاتی است. برای اتصال سیم‌های مفتولی می‌توان از روش درپوش (Wire Nut) یا ترمینال‌های پرسی و مکانیسمی استفاده کرد.

در مقابل، سیم افشان برای دستیابی به اتصالی مطمئن در ترمینال‌ها، نیازمند استفاده از وایرشو (Ferrule) است. وایرشو سر رشته‌های نازک سیم افشان را فشرده می‌کند تا زیر پیچ ترمینال پخش نشوند، در حالی که سیم مفتولی اتصال مستقیم را به آسانی فراهم می‌کند.

تحلیل اقتصادی و فرآیند تولید

از منظر اقتصادی، سیم مفتولی به طور کلی مقرون به صرفه‌تر از سیم افشان است. ساختار تک‌هسته‌ای آن فرآیند تولید را به شدت ساده می‌کند، زیرا نیازی به پیچاندن و بافتن رشته‌های نازک متعدد نیست. این سهولت ساخت، هزینه‌های تولید را کاهش داده و در نتیجه قیمت تمام شده سیم مفتولی معمولاً پایین‌تر از کابل افشان با همان مقطع است.

اما مهم‌تر از هزینه اولیه خرید، اقتصاد بلندمدت است. دوام مکانیکی بالا، مقاومت در برابر شرایط محیطی سخت و طول عمر طولانی سیم مفتولی، هزینه‌های عملیاتی و نگهداری (Total Cost of Ownership – TCO) را در زیرساخت‌های ثابت به شکل قابل توجهی کاهش می‌دهد.

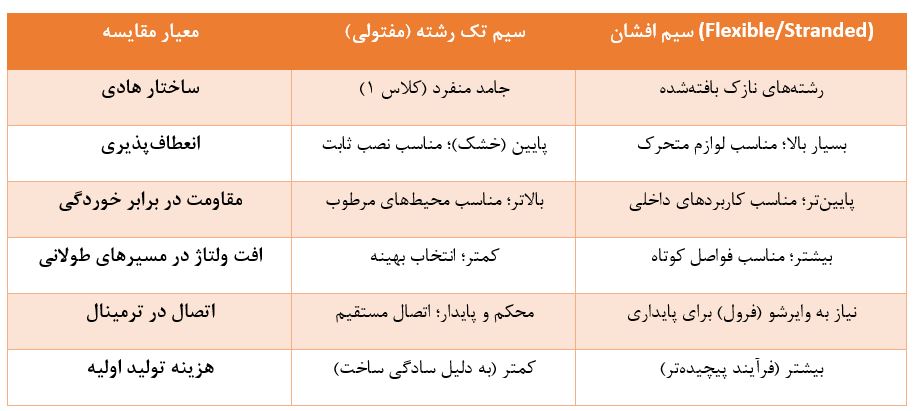

جدول ۱: مقایسه فنی و کاربردی سیم تک رشته (مفتولی) و سیم افشان

کاربردهای تخصصی و الزامات نصب (فنی و ایمنی)

استفاده انحصاری و مرجح سیم مفتولی

ماهیت سیم مفتولی آن را برای کاربردهایی مناسب می‌سازد که پایداری، دوام و عدم نیاز به جابجایی در آن‌ها اولویت دارد. کاربردهای رایج این سیم به شرح زیر است:

• سیم‌کشی ساختمان‌های ثابت: سیم مفتولی برای سیم‌کشی ثابت زیر گچ و داخل لوله‌های محافظ برق در ساختمان‌های مسکونی و تجاری مجاز است.
• تابلوهای توزیع و فرمان: یکی از حیاتی‌ترین کاربردهای سیم مفتولی، سیم‌کشی داخلی تابلوهای برق، تابلوهای فرمان و توزیع‌کننده‌ها است. استفاده از سیم مفتولی در این محیط‌ها منجر به اتصالات پایدارتر و کاهش شدید امکان وقوع خطای اتصال کوتاه می‌شود، چرا که هادی صلب کمتر در معرض شل شدن یا جابجایی در اثر لرزش قرار می‌گیرد.
• خطوط انتقال نیروی ثابت و سنگین: در کاربردهای صنعتی با ولتاژ بالاتر و نیاز به اتصالات دائمی یا مسیرهای طولانی، سیم مفتولی به دلیل مقاومت مکانیکی بالا و کاهش افت ولتاژ، بهترین گزینه است.
• سیم‌کشی خارجی و محیط‌های خشن: به دلیل مقاومت بالای سیم مفتولی در برابر تنش‌های مکانیکی، رطوبت و سایش، این نوع سیم اغلب به عنوان گزینه ارجح برای نصب در محیط‌های خارجی و شرایط آب و هوایی نامساعد توصیه می‌شود.

دستورالعمل‌های نصب و اتصال ایمن (معضل شکنندگی)

اتصال ایمن سیم مفتولی نیازمند دقت ویژه‌ای است. در سیم‌های مفتولی، محکم بودن نقطه اتصال از اهمیت فوق‌العاده‌ای برخوردار است. اگر اتصال سست یا ناایمن باشد، مقاومت موضعی در آن نقطه افزایش یافته و منجر به تولید گرمای شدید می‌شود که می‌تواند به ذوب شدن عایق و در نهایت آتش‌سوزی بیانجامد.

یکی از مکانیزم‌های شکست در سیم مفتولی، شکنندگی فلز در محل تنش پس از مدت زمان طولانی است. این شکنندگی که ناشی از خستگی فلز تحت تنش‌های مکانیکی یا حرارتی متناوب است، می‌تواند یک اتصال محکم را به مرور زمان سست کند. لذا استفاده از تجهیزات باکیفیت و همسان‌سازی بخش قطع شده کابل با قطر اتصال در ترمینال‌ها ضروری است.

روش‌های اتصال ایمن عبارتند از:

• استفاده از درپوش (Wire Nut): در این روش، دو سر سیم مفتولی لخت شده را در کنار هم قرار داده و با چرخاندن درپوش عایق در جهت عقربه‌های ساعت، اتصال محکم و ایمنی ایجاد می‌شود.
• ترمینال‌های مکانیسمی: در تابلوهای برق، استفاده از ترمینال‌های فشاری یا پیچی استاندارد برای تضمین پایداری اتصال حیاتی است.
• قوانین سیم‌کشی: طبق مقررات ایمنی، اتصالات سیم‌ها باید همواره درون جعبه‌های اتصال استاندارد انجام شوند تا از آسیب‌های فیزیکی و مهار جرقه و گرمای احتمالی در صورت اتصال ضعیف، جلوگیری شود. همچنین، پر کردن بیش از حد جعبه‌های اتصال با سیم، به دلیل خطر گرم شدن بیش از حد، اکیداً ممنوع است.

مدیریت دمای عایق در نصب‌های فشرده

در طراحی تأسیسات الکتریکی، مدیریت حرارت یک عامل حیاتی در تعیین ظرفیت حمل جریان است. عایق متداول PVC در سیم‌های مفتولی دارای حداکثر دمای مجاز ۷۰ درجه سانتی‌گراد در سطح هادی است. اگر دمای محیط یا دمای داخلی سیم از این حد فراتر رود، عایق شروع به ذوب شدن کرده و خطر اتصالی یا آتش‌سوزی افزایش می‌یابد.

محیط نصب بر ظرفیت تبادل حرارتی سیم تأثیر مستقیم دارد. جریان مجاز عبوری از یک سیم ثابت (آمپاسیتی) در هوا بسیار بیشتر از زمانی است که سیم در داخل خاک، زیر گچ، یا داخل لوله (Conduit) قرار می‌گیرد. این تفاوت بزرگ به این دلیل است که محیط‌های فشرده (مانند خاک یا لوله) به عنوان یک عایق حرارتی عمل کرده و ظرفیت خنک‌سازی سیم را به شدت کاهش می‌دهند. بنابراین، برای حفظ دمای سیم زیر حد ۷۰ درجه سانتی‌گراد، مهندس باید جریان مجاز را بر اساس جدول‌های آمپاسیتی اصلاح شده (برای نصب در خاک یا لوله) انتخاب کند. عدم توجه به این ضریب کاهنده، یکی از بزرگترین منابع خطای حرارتی در تأسیسات الکتریکی محسوب می‌شود.

الزامات استاندارد، کدگذاری و جداول آمپاسیتی

جزئیات استانداردهای مرجع (IEC 60227 و ISIRI)

سیم‌های مفتولی که به عنوان سیم‌های نصب ثابت شناخته می‌شوند، عمدتاً تحت پوشش استاندارد بین‌المللی IEC 60227 و معادل‌های ملی آن قرار می‌گیرند. این استانداردها تعیین‌کننده ضخامت عایق، مواد مورد استفاده و الزامات آزمون هستند. سیم‌های مفتولی با مقطع بزرگتر از ۱ میلی‌متر مربع، که برای توزیع قدرت استفاده می‌شوند، ولتاژ نامی ۴۵۰/۷۵۰ ولت دارند و باید ولتاژ آزمون ۲۵۰۰ ولت را تحمل کنند. در مقابل، مقاطع کوچک‌تر با ولتاژ نامی ۳۰۰/۵۰۰ ولت، باید آزمون ولتاژ ۲۰۰۰ ولت را با موفقیت پشت سر بگذارند.

سیستم کدگذاری VDE آلمان (ساختمان کابل)

استاندارد VDE (Verband der Elektrotechnik) یک روش سیستماتیک برای کدگذاری مشخصات ساختمانی سیم و کابل ارائه می‌دهد که در ۱۱ سلول خلاصه می‌شود. این کدها اطلاعات جامعی در مورد مواد اولیه و ساختار کابل ارائه می‌دهند:

• سلول اول (استاندارد): حرف N برای نشان دادن انطباق با VDE.
• سلول دوم (جنس هادی): اگر A باشد، هادی آلومینیومی است؛ در غیر این صورت مس است.
• سلول سوم (جنس عایق): Y برای PVC و 2X برای XLPE.
• سلول‌های بعدی: شامل حفاظ عایق، زره، غلاف، وجود هادی ارت، تعداد رشته‌ها، سطح مقطع و شکل هادی.

مثلاً کد H07V−U یا معادل آن ISIRI (607) 01، سیم مفتولی تک‌رشته را با عایق PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت (مناسب نصب ثابت) مشخص می‌کند.

مفهوم جریان مجاز (Ampacity) و ملاحظات مهندسی

جریان مجاز (Ampacity) سیم و کابل، حداکثر جریانی است که هادی می‌تواند به طور مداوم و بدون تجاوز از حداکثر دمای مجاز عایق (اغلب 70∘C برای PVC) حمل کند. این مقدار به طور مستقیم به سطح مقطع هادی، خلوص مس و شرایط نصب وابسته است.

در مهندسی برق، استفاده از جداول جریان مجاز باید با در نظر گرفتن ضرایب اصلاحی (Derating Factors) همراه باشد. به عنوان مثال، اگر دمای محیط نصب بالاتر از دمای مرجع جدول (معمولاً ۲۵ درجه سانتی‌گراد) باشد، ظرفیت حمل جریان سیم به صورت خطی کاهش می‌یابد. برای محاسبه ظرفیت در دماهای بالاتر، باید مقدار مجاز جدول در ضریب کاهش‌دهنده دما ضرب شود تا ایمنی سیستم تضمین گردد.

جدول تخصصی حداکثر جریان مجاز سیم مفتولی (NYY تک رشته)

در زیر، جدول تخصصی حداکثر جریان مجاز برای کابل‌های مفتولی تک رشته (مانند NYY) در مقاطع رایج ارائه شده است. این جدول تفاوت حیاتی در ظرفیت حمل جریان بر اساس محیط نصب (هوا در مقابل خاک) را نشان می‌دهد، که نشان‌دهنده اهمیت ظرفیت تبادل حرارتی محیط است.

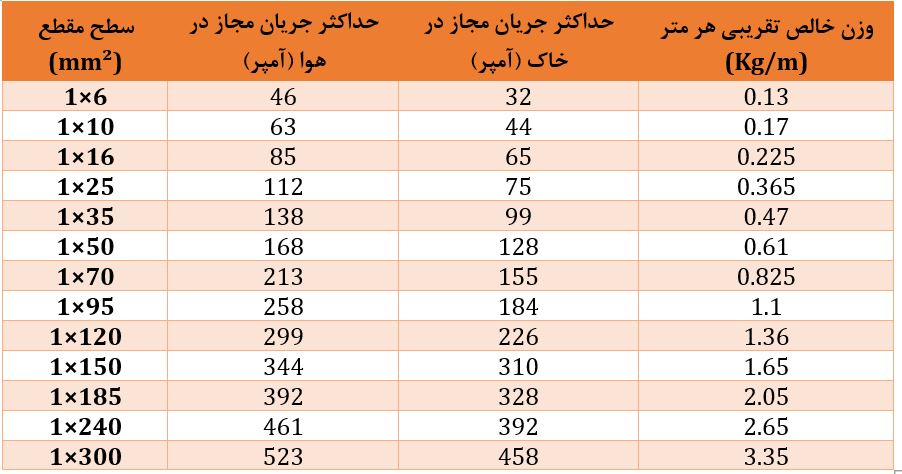

جدول ۲: حداکثر جریان مجاز سیم مفتولی NYY (تک رشته) بر اساس شرایط نصب

توجه به این تفاوت‌ها ضروری است. همانطور که در جدول مشاهده می‌شود، ظرفیت جریانی در نصب‌های مدفون در خاک به طور قابل توجهی کمتر از نصب در فضای باز است. برای مثال، یک کابل 1×70 میلی‌متر مربع در هوا تا ۲۱۳ آمپر ظرفیت دارد، اما در خاک این ظرفیت به ۱۵۵ آمپر کاهش می‌یابد. این تفاوت ۳۰ درصدی نشان می‌دهد که خاک به دلیل خواص عایقی حرارتی، تبادل گرما را محدود می‌کند و مهندسان باید برای حفظ ایمنی، سیم با مقطع بزرگتری را در نصب‌های مدفون انتخاب کنند.

راهنمای تشخیص اصالت و کیفیت سیم مفتولی (مبارزه با کالای غیراستاندارد)

انتخاب سیم مفتولی استاندارد برای تضمین پایداری و ایمنی تأسیسات الکتریکی در بلندمدت حیاتی است. متأسفانه، وجود محصولات غیراستاندارد در بازار، که اغلب با کاهش خلوص و وزن مس تولید می‌شوند، یک چالش جدی است.

معیارهای خلوص هادی و مشخصات متریال

اصلی‌ترین معیار کیفیت سیم مفتولی، جنس هادی آن است. مس به کار رفته باید از نوع خالص نرم شده (آنیل شده) باشد. این خلوص بالا (حداقل ۹۹.۹ درصد) و فرآیند نرم‌سازی باید قابلیت انعطاف کافی به سیم بدهد؛ به این معنی که هادی نباید با خم و راست کردن بشکند.

شفافیت سطح هادی نیز نشان‌دهنده کیفیت است؛ سطح مس باید کاملاً براق و شفاف باشد. هرگونه سیاه‌شدگی یا تیرگی در رنگ مس، نشان‌دهنده اکسید شدن هادی است. اکسید شدن مس نه تنها می‌تواند در طول زمان و در اثر فرسودگی رخ دهد، بلکه ممکن است در فرآیند تولید به دلیل خیس شدن یا نقص فنی نیز اتفاق بیفتد. سیم مسی اکسید شده دارای افت کیفیت و کارایی است و باید تعویض شود.

روش‌های عملی تشخیص سیم غیر استاندارد در محل

مهمترین روش تشخیص سیم مفتولی غیراستاندارد، مربوط به اندازه‌گیری فیزیکی میزان فلز رسانا است. کاهش میزان مس مصرفی در سیم‌های تقلبی، اصلی‌ترین ترفند تولیدکنندگان زیرزمینی برای کاهش هزینه است. این کاهش مس، به طور مستقیم منجر به بالا رفتن مقاومت هادی می‌شود که در نتیجه تلفات انرژی (گرما) را در طول عمر سیستم افزایش داده و هزینه‌های عملیاتی را بالا می‌برد.

روش‌های تشخیص عملی عبارتند از:

1. بررسی وزن هادی: هر سطح مقطع استاندارد، حداقل وزن مشخصی در هر متر دارد. کم بودن وزن سیم در یک متراژ مشخص، قوی‌ترین نشانه کاهش خلوص یا مقدار مس مصرفی (کمتر از حد استاندارد) است.
2. اندازه‌گیری قطر هادی: برای سیم‌های مفتولی (جامد)، می‌توان با استفاده از ابزارهای دقیق مانند کولیس دیجیتال، قطر هادی تک‌رشته را اندازه‌گیری کرد و آن را با جداول استاندارد مطابقت داد تا صحت مقطع تأیید شود.
3. تست انعطاف‌پذیری: مس استاندارد آنیل شده باید نرم باشد. اگر سیم مفتولی هنگام خم کردن سریعاً بشکند یا ترک بردارد، نشانه عدم خلوص یا نقص در فرآیند آنیل شدن است.

تأیید اعتبار از طریق سامانه‌های نظارتی (ISIRI)

سازمان ملی استاندارد ایران برای تسهیل تشخیص اصالت کالا، کدی ۱۰ رقمی را روی محصولات استاندارد درج می‌کند.⁶ خریداران می‌توانند با ارسال این کد ۱۰ رقمی به سامانه پیامکی ۱۰۰۰۱۵۱۷، اطلاعاتی نظیر نام فرآورده، نام واحد تولیدی و تاریخ اعتبار استاندارد را در لحظه دریافت کنند.

با این وجود، تکیه صرف به کد ۱۰ رقمی کافی نیست. شرکت‌های غیراستاندارد می‌توانند این کدها را کپی کرده و روی محصولات تقلبی خود چاپ کنند. به همین دلیل، بررسی‌های فیزیکی و کیفی (مانند بررسی وزن و قطر) همچنان به عنوان مطمئن‌ترین روش‌های کنترل کیفیت در محل پروژه باقی می‌مانند، زیرا تقلب در خواص ذاتی فلز بسیار دشوار است.

استراتژی سئو و جمع‌بندی نهایی

اصول بهینه‌سازی محتوای فنی با سئوی دم دراز

در فضای دیجیتال، گزارش‌های فنی با هدف جذب مخاطبان تخصصی و مهندسان طراحی می‌شوند. برای این منظور، استفاده از استراتژی کلمات کلیدی دم دراز (Long-Tail Keywords) که از سه کلمه یا بیشتر تشکیل شده‌اند، بسیار مؤثر است. این کلمات به دلیل دقت و خاص بودن بیشتر، ترافیک هدفمندتری را جذب می‌کنند؛ به این معنی که کاربر دقیقاً می‌داند به دنبال چه چیزی است.

مزیت اصلی این کلمات، کاهش رقابت و افزایش نرخ تبدیل است. در حالی که رقابت بر سر کلمات کوتاه مانند “سیم مفتولی” بسیار شدید است، عبارات تخصصی‌تر مانند “نحوه تشخیص سیم مفتولی مسی اصلی با تست وزن” رقابت کمتری داشته و احتمال اینکه بازدیدکننده به مشتری یا استفاده‌کننده از محتوای تخصصی تبدیل شود، بالاتر است.

نمونه‌هایی از عبارات کلیدی دم دراز

برای محتوایی با محوریت سیم مفتولی، کلمات کلیدی تخصصی و دم دراز می‌توانند شامل موارد زیر باشند:

• “تفاوت سیم مفتولی و افشان در میزان افت ولتاژ”
• “کاربرد سیم مفتولی در تابلوهای برق صنعتی”
• “محاسبه حداکثر جریان مجاز کابل NYY در خاک”
• “استانداردهای VDE و ISIRI برای سیم نصب ثابت H07V-U”
• “معایب مکانیکی سیم مفتولی در اتصال متحرک”

جمع‌بندی نهایی: توصیه‌های مهندسی و نگاهی به آینده

سیم تک رشته یا مفتولی (Solid Core) یک جزء اساسی در زیرساخت‌های الکتریکی ثابت است که مزایای مهندسی قابل توجهی را ارائه می‌دهد، از جمله: پایداری اتصال بالاتر، مقاومت مکانیکی عالی، دوام در برابر خوردگی و عملکرد بهینه در مسیرهای طولانی به دلیل کاهش افت ولتاژ. همچنین، هزینه تولید و قیمت اولیه پایین‌تری نسبت به سیم افشان دارد.

با این حال، متخصصان باید محدودیت‌های آن را نیز در نظر بگیرند، به ویژه انعطاف‌پذیری پایین و خطر شکنندگی در درازمدت در صورت نصب ضعیف. در نهایت، توصیه‌های مهندسی بر این نکات متمرکز است:

1. انتخاب مقطع صحیح: همیشه مقطع را بر اساس جداول جریان مجاز استاندارد (آمپاسیتی) و با اعمال ضرایب کاهشی دما و نوع نصب (هوا یا خاک) انتخاب کنید. نادیده گرفتن محدودیت حرارتی 70∘C، بزرگترین ریسک ایمنی است.
2. اولویت‌بندی ایمنی اتصال: به دلیل ماهیت خشک سیم مفتولی، باید از محکم بودن اتصالات در ترمینال‌ها اطمینان حاصل شود. اتصالات سست نه تنها منبع اتلاف انرژی، بلکه اصلی‌ترین عامل خطرات آتش‌سوزی موضعی هستند.
3. کنترل کیفیت مواد: با توجه به شیوع کالاهای غیراستاندارد، بررسی وزن سیم به ازای هر متر و اندازه‌گیری قطر هادی با کولیس، ابزارهای ضروری برای تأیید خلوص مس و استاندارد بودن محصول هستند.

سیم مفتولی به عنوان هادی اصلی در زیرساخت‌هایی که پایداری، طول عمر و انتقال نیروی ثابت در آن‌ها اهمیت دارد، جایگاه خود را حفظ کرده و در پروژه‌های صنعتی و ساختمانی بزرگ همچنان به عنوان گزینه‌ای بهینه مورد استفاده قرار می‌گیرد.
