لوله مسی رزوه دار چیست؟

بخش اول: مقدمه، تعریف و مبانی فنی لوله‌های مسی

لوله‌های مسی از دیرباز به دلیل ویژگی‌های منحصر به فرد خود، از جمله رسانایی حرارتی و الکتریکی بالا، مقاومت عالی در برابر خوردگی و قابلیت انعطاف‌پذیری، جایگاهی ویژه در صنایع مختلف، به ویژه در سیستم‌های تأسیسات حرارتی و برودتی، به دست آورده‌اند. با این حال، مفهوم “لوله مسی رزوه دار” یک مفهوم واحد نیست و در دو زمینه کاملاً متفاوت در مهندسی پایپینگ و تبرید مطرح می‌شود که در این گزارش به تفصیل به آن‌ها پرداخته خواهد شد.

۱.۱. تعریف لوله مسی رزوه دار: نگاهی فراتر از یک اتصال ساده

لوله مسی رزوه دار در واقع به دو ساختار متمایز اشاره دارد:

۱. رزوه خارجی برای اتصال مکانیکی (Piping Threading): این ساختار متداول‌تر، شامل ایجاد رزوه‌های خارجی روی انتهای لوله یا استفاده از اتصالات واسط رزوه دار (مانند نیپل، کوپلینگ، زانوی رزوه ای یا بوشن تبدیلی) برای اتصال دو لوله غیرهم‌سایز است. این اتصالات به منظور ایجاد نقاط قطع و وصل آسان در خط لوله و استفاده در فشارهای متوسط طراحی شده‌اند. به عنوان مثال، از کپ رزوه ای (که معمولاً دارای رزوه مادگی است) برای انسداد موقت یا دائم خط لوله استفاده می‌گردد.

۲. رزوه داخلی برای افزایش راندمان انتقال حرارت (Internal Threading): این یک تکنولوژی تخصصی و بسیار پیشرفته است که در آن رزوه‌ها (یا شیارها) به صورت یکپارچه در سطح داخلی لوله مسی ایجاد می‌شوند. هدف از این رزوه کاری داخلی، افزایش چشمگیر سطح مؤثر انتقال حرارت و ایجاد تلاطم در جریان مبرد است. این لوله‌ها اغلب به صورت بدون درز تولید می‌شوند تا نیاز به اتصالات اضافی حذف شده و احتمال نشتی و انسداد به حداقل برسد. این نوع طراحی لوله مسی را نه تنها یک مسیر انتقال، بلکه یک مبدل حرارتی فعال تبدیل می‌کند و کاربرد آن عمدتاً در اواپراتورها و کندانسورهای سیستم‌های HVAC و تبرید است.

۱.۲. ترکیب شیمیایی مس در لوله‌کشی (C12200): الزامات خلوص و متالورژی

استحکام و قابلیت اطمینان لوله مسی رزوه دار به طور مستقیم به ترکیب متالورژیکی آن وابسته است. لوله‌های مسی مورد استفاده در تأسیسات و تبرید معمولاً از مس با گرید C12200 یا C106 ساخته می‌شوند. این گرید نوعی آلیاژ مس است که تقریباً ۹۹.۹ درصد مس خالص دارد.

۱.۲.۱. نقش حیاتی فسفر (DHP Copper)

تولید لوله‌های مسی با کیفیت بالا، که بتوانند تنش‌های مکانیکی رزوه کاری و تنش‌های حرارتی ناشی از لحیم‌کاری را تحمل کنند، مستلزم استفاده از مس فسفردار اکسیژن‌زدایی شده (DHP) است. لوله مسی C12200 شامل مقادیر کمی فسفر (P) است که حداقل آن ۰.۰۱۵ درصد و حداکثر ۰.۰۴۰ درصد است. وجود فسفر در این آلیاژ عملکردی حیاتی دارد: این عنصر به عنوان یک عامل اکسیژن‌زدایی عمل کرده و از تردی مس در دماهای بالا جلوگیری می‌کند. مقاومت در برابر تردی برای حفظ خواص مکانیکی لوله در حین فرآیندهای ساخت (مانند رزوه کاری) و نصب (مانند لحیم‌کاری اتصالات) بسیار مهم است.

۱.۲.۲. الزامات استاندارد و خواص فیزیکی

لوله‌های مسی بدون درز باید مطابق با استانداردهای بین‌المللی سختگیرانه مانند ASTM B42 و ASTM B280 تولید شوند. استاندارد ASTM B280 به طور خاص برای لوله‌های مسی بدون درز در صنایع تبرید و HVAC کاربرد دارد.

مس C12200 به دلیل خواص زیر به انتخاب ایده‌آل تبدیل شده است:

• رسانایی عالی: این گرید دارای رسانایی حرارتی و الکتریکی عالی است و حرارت را تا هشت برابر بهتر از سایر لوله‌ها هدایت می‌کند. این ویژگی در کندانسورها و مبدل‌های حرارتی که به انتقال گرما نیاز دارند، یک مزیت مهندسی محسوب می‌شود.
• مقاومت در برابر خوردگی: تشکیل لایه اکسید مس روی سطح لوله، آن را در برابر خوردگی مقاوم می‌سازد و عمر طولانی‌مدت سیستم را تضمین می‌کند.
• قابلیت ماشین‌کاری: مس C12200 قابلیت تکرارپذیری و دقت فوق‌العاده‌ای در ماشین‌کاری (مانند رزوه کاری یا شیارزنی) ارائه می‌دهد.

۱.۳. مزایای کلی و تاریخچه استفاده از لوله‌های مسی

لوله‌های مسی به دلیل کارایی بالا، جایگاه خود را در ساخت‌وساز و صنایع گوناگون تثبیت کرده‌اند. مزایای کلی لوله‌های مسی عبارتند از:

• دوام و طول عمر بالا: لوله‌های مسی به دلیل مقاومت بالا در برابر عوامل شیمیایی و محیطی، عمر طولانی دارند و نیاز به نگهداری کمتری دارند.
• انعطاف‌پذیری: مس خاصیت انعطاف‌پذیری مطلوبی دارد که نصب و خم شدن آن را در مکان‌های پیچیده تسهیل می‌کند. این ویژگی به لوله‌های مسی نرم اجازه می‌دهد که به صورت کلاف (coil) عرضه شوند.
• ویژگی‌های بهداشتی و ایمنی: مس به عنوان یک فلز بهداشتی شناخته می‌شود و در سیستم‌های آب آشامیدنی، رشد باکتری‌ها را کاهش می‌دهد. همچنین در سیستم‌های گازهای طبی به دلیل واکنش‌پذیری کم با گازها و خلوص بالا، استفاده می‌شود.

خلاصه مهندسی: انتخاب آلیاژ C12200 با خلوص بالا و کنترل فسفر، یک تصمیم مهندسی حیاتی است که قابلیت اطمینان لوله را در برابر تنش‌های مکانیکی رزوه کاری یا تنش‌های حرارتی لحیم‌کاری تضمین می‌کند. این اتصال بین متالورژی دقیق و عملکرد فنی، زیربنای استفاده موفقیت‌آمیز از لوله‌های مسی رزوه دار در هر دو حوزه اتصالات ساده و مبدل‌های حرارتی پیچیده است.

بخش دوم: طبقه‌بندی مهندسی و استانداردهای رزوه کاری خارجی (Piping Standards and Limitations)

هنگامی که صحبت از لوله‌کشی سنتی می‌شود، لوله‌های مسی بر اساس ضخامت دیواره طبقه‌بندی می‌شوند که این ضخامت تعیین‌کننده اصلی قابلیت آن‌ها برای تحمل فشار و همچنین امکان رزوه کاری مستقیم روی لوله است.

۲.۱. طبقه‌بندی لوله‌های مسی بر اساس ضخامت دیواره (تیپ K, L, M)

سه تیپ اصلی لوله مسی بر اساس استاندارد ASTM B88 تعیین می‌شوند که هر کدام با ضخامت دیواره مشخص و رنگ علامت‌گذاری خاصی مشخص می‌شوند:

۲.۱.۱. لوله مسی تیپ K (ضخیم‌ترین)

لوله تیپ K دارای ضخیم‌ترین دیواره در میان انواع متداول لوله‌های مسی است. این نوع لوله برای کاربردهای فشار بالا و محیط‌هایی که نیاز به تحمل بارهای مکانیکی دارند، ایده‌آل است. به همین دلیل، تیپ K برای خطوط اصلی آب و تأسیسات زیرزمینی توصیه می‌شود، زیرا ضخامت بالای آن به لوله کمک می‌کند تا فشار حاصل از خاک پر شده در ترانشه‌ها را تحمل کند. این لوله در هر دو حالت نرم و سخت موجود است.

۲.۱.۲. لوله مسی تیپ L (متوسط)

لوله تیپ L به عنوان رایج‌ترین نوع لوله‌کشی مس در نظر گرفته می‌شود. ضخامت دیواره آن نازک‌تر از نوع K، اما ضخیم‌تر از نوع M است. این لوله در لوله‌کشی داخلی، حفاظت در برابر آتش و برخی کاربردهای HVAC استفاده می‌شود. انعطاف‌پذیری نوع نرم لوله L برای ترمیم یا جایگزینی خطوط آب قدیمی مناسب است، در حالی که نوع سخت آن می‌تواند در خارج از ساختمان و در معرض نور مستقیم خورشید نیز استفاده شود.

۲.۱.۳. لوله مسی تیپ M (نازک‌ترین)

لوله تیپ M دارای نازک‌ترین دیواره در میان لوله‌های مسی استاندارد است. این لوله معمولاً در کاربردهای مسکونی و تجاری کوچک‌تر که در فشار و دمای پایین‌تری کار می‌کنند، استفاده می‌شود.

۲.۲. محدودیت‌های فنی رزوه کاری خارجی و کدهای مجاز

یکی از نکات فنی حیاتی در مورد لوله‌های مسی، محدودیت‌های رزوه کاری مستقیم روی بدنه لوله است.

۲.۲.۱. کاهش استحکام در اثر رزوه کاری

فرآیند رزوه کاری (Thread Cutting) ذاتاً باعث می‌شود که بخشی از ماده لوله از بین برود و در نتیجه ضخامت دیواره در محل اتصال به شدت کاهش یابد. این کاهش ضخامت منجر به کاهش قابل توجهی در توانایی لوله برای تحمل فشار داخلی می‌شود.

۲.۲.۲. ممنوعیت رزوه کاری تیپ M

به دلیل ضخامت کم دیواره لوله مسی نوع M، رزوه کاری مستقیم روی این لوله‌ها در بسیاری از کدهای لوله‌کشی و کاربردهای حساس مجاز نیست. این ممنوعیت برای جلوگیری از شکست لوله و بروز نشتی تحت فشار عملیاتی است. لوله‌هایی مانند لوله‌های شاخه‌ای با ضخامت ۱.۴ میلی‌متر (معادل یا نزدیک به تیپ L یا K در قطرهای خاص) به عنوان لوله‌هایی با ظرفیت تحمل فشار مناسب پس از رزوه کاری در نظر گرفته می‌شوند.

۲.۲.۳. جایگزینی در لوله‌کشی زهکشی

در گذشته، لوله‌های مسی DWV (Drainage, Waste, Vent) در سیستم‌های زهکشی استفاده می‌شدند، اما این لوله‌ها دارای درجه فشار بسیار پایین (۱۰ تا ۱۵ پوند بر اینچ مربع) بودند و تنها برای کاربردهای بالای زمین مناسب بودند. امروزه، این لوله‌ها در ساخت‌وساز مدرن با لوله‌های پلاستیکی PVC یا ABS جایگزین شده‌اند که نیاز به رزوه کاری فلزی را از بین برده و نصب ساده‌تری دارند.

۲.۳. استانداردهای ابعادی و هندسی رزوه‌های لوله‌کشی (NPT, BSPT)

برای تضمین اتصالات بدون نشتی و قابل تعویض، رزوه‌های لوله‌کشی مسی از استانداردهای بین‌المللی خاصی پیروی می‌کنند:

۲.۳.۱. رزوه NPT و BSP (استانداردهای غالب)

در صنعت پایپینگ، دو نوع اصلی رزوه BSP (British Standard Pipe) و NPT (National Pipe Thread) بیشترین کاربرد را دارند.

• BSPT (British Standard Pipe Taper): این رزوه‌ها به صورت مخروطی (Taper) هستند و برای آب‌بندی، دندانه‌ها به صورت فشرده در هم قفل می‌شوند. رزوه BSPT دارای زاویه دندانه ۵۵ درجه است و آب‌بندی مطمئنی را فراهم می‌کند. یک نری مخروطی (BSPT) می‌تواند به یک مادگی مخروطی یا موازی (BSPP) متصل شود.
• BSPP (British Standard Parallel Pipe): این رزوه‌ها به صورت موازی (Parallel) هستند و برای آب‌بندی نیاز به واشر (که معمولاً از جنس مس است) دارند که بین قسمت نری و مادگی قرار می‌گیرد.

۲.۳.۲. استاندارد ASME B1.20.1

استاندارد ASME B1.20.1 الزامات دقیقی را برای رزوه‌های لوله با هدف عمومی (General Purpose, Inch) تعیین می‌کند. در اتصالات رزوه دار، کنترل کیفیت رزوه‌ها بر اساس این استانداردها ضروری است تا از انطباق و عملکرد آب‌بندی مورد انتظار اطمینان حاصل شود.

۲.۴. کاربرد لوله مسی رزوه دار در سیستم‌های حیاتی (پزشکی و آتش‌نشانی)

لوله‌های مسی در محیط‌های حساس و حیاتی به دلیل خواص شیمیایی و فیزیکی خود، نقش تعیین‌کننده‌ای دارند:

۲.۴.۱. لوله‌های مسی در سیستم‌های گازهای طبی

مس به دلیل خلوص بالا، دوام، و واکنش‌پذیری شیمیایی کم با گازها، ماده اصلی مورد استفاده در سیستم‌های انتقال گازهای پزشکی و خلاء است. تولید این لوله‌ها باید مطابق با استانداردهای سختگیرانه (مانند ISO 7396-1) انجام شود تا ایمنی و خلوص گاز تضمین گردد. اگرچه در بسیاری از این سیستم‌ها از اتصالات لحیمی استفاده می‌شود، اما وجود اتصالات نری/مادگی در نقاط پایانی واحدها رایج است.

۲.۴.۲. لوله‌های مسی در سیستم‌های آتش‌نشانی

لوله‌های مسی بر اساس استاندارد NFPA 13، برای استفاده در سیستم‌های لوله‌کشی آب‌پاش آتش‌نشانی مجاز هستند. لوله‌هایی که در این کاربردها استفاده می‌شوند شامل استانداردهای ASTM B88، B75 و B251 هستند. اتصالات رزوه دار می‌توانند در این سیستم‌ها استفاده شوند، هرچند که در مورد لوله‌های با ضخامت پایین‌تر، محدودیت‌های رزوه کاری باید رعایت شود تا سیستم بتواند فشار بالای مورد نیاز برای مقابله با حریق را تحمل کند.

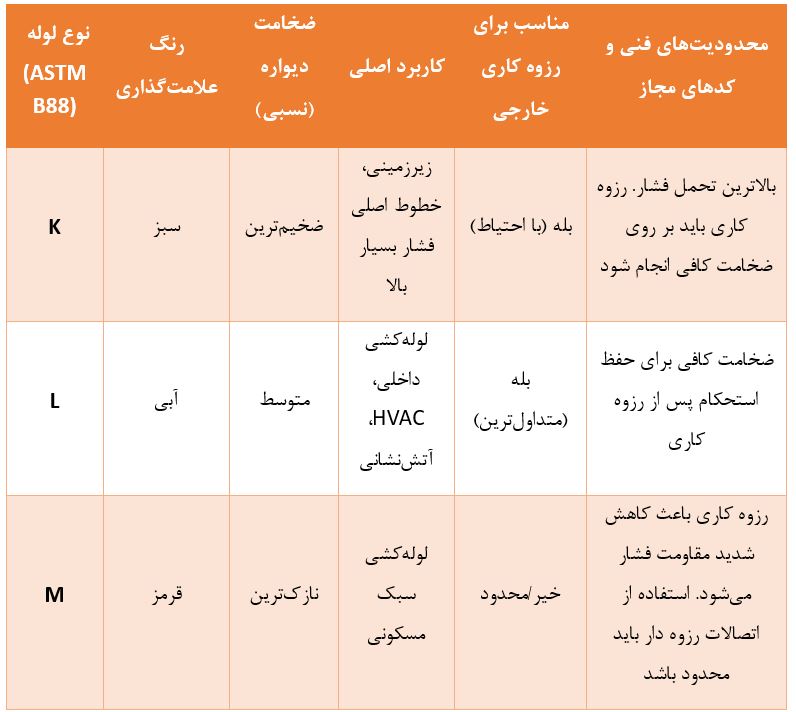

جدول ۱: مقایسه انواع لوله مسی استاندارد (K, L, M) و ملاحظات رزوه کاری خارجی

بخش سوم: فناوری پیشرفته رزوه داخلی: بهینه‌سازی انتقال حرارت (Advanced Internal Threading Technology)

در کاربردهای تخصصی مانند سیستم‌های تهویه مطبوع (HVAC) و تبرید، لوله مسی رزوه دار به یک فناوری مهندسی فعال تبدیل شده است. در این حوزه، هدف از رزوه، نه اتصال مکانیکی، بلکه تقویت ترمودینامیکی و افزایش راندمان انتقال حرارت است.

۳.۱. ضرورت مهندسی لوله مسی رزوه داخلی در HVAC

تلاش برای دستیابی به صرفه‌جویی در مصرف انرژی و بهبود نسبت راندمان انرژی (EER) در کولرها و رادیاتورها، منجر به توسعه لوله‌های مسی با رزوه داخلی گردید. موثرترین اقدام فنی در کنترل هزینه و بهبود عملکرد کولرهای گازی، تحقیق و استفاده از فناوری قدرتمند انتقال حرارت در کویل‌های مبدل حرارتی (اواپراتور و کندانسور) است.

۳.۱.۱. مکانیزم انتقال حرارت تقویت شده

رزوه‌های داخلی، که به طور یکپارچه و بدون درز در سطح داخلی لوله ادغام می‌شوند ، دو عملکرد کلیدی دارند:

۱. افزایش سطح تماس: رزوه‌ها به طور فیزیکی سطح داخلی را افزایش می‌دهند که این امر به تبادل گرمای بهتر بین مبرد و دیواره لوله کمک می‌کند. ۲. تشدید تلاطم و کاهش فیلم مایع: مهم‌ترین نقش رزوه، ایجاد تلاطم (Turbulence) در جریان مبرد است. این تلاطم باعث می‌شود که ضخامت فیلم مایع (Liquid Film) که روی دیواره داخلی لوله تشکیل می‌شود، به شدت کاهش یابد. کاهش مقاومت حرارتی فیلم مایع، ضریب انتقال حرارت کلی را به طور قابل توجهی بهبود می‌بخشد.

در نتیجه، سیستم‌های لوله‌کشی با استفاده از این لوله‌های رزوه دار می‌توانند با سرعت جریان بالاتر و انرژی کمتر کار کنند، که منجر به کاهش هزینه‌های عملیاتی می‌شود.

۳.۱.۲. تحول در طراحی قطر لوله

مهندسی مبدل‌های حرارتی نشان داده است که راندمان انتقال حرارت ارتباط تنگاتنگی با قطر لوله مسی رزوه داخلی و هندسه دندانه‌ها دارد. در ابتدای تحقیقات، قطر لوله مسی مبدل‌های حرارتی حدود 9.52 mm بود، که بعدها به قطر 7.0 mm تصفیه شد. لوله‌های با قطر ریز، فاصله بین لوله‌ها را کاهش می‌دهند و با استفاده از پره‌ها (Fins) می‌توانند سطح موثر انتقال حرارت را افزایش دهند، در حالی که مقاومت جریان هوا از طریق مبدل حرارتی کاهش می‌یابد.

۳.۲. تحلیل هندسه‌های تخصصی رزوه داخلی و تأثیر بر نوع مبرد

ساختار داخلی لوله‌های مسی رزوه دار به دو دسته “معمول” (مانند ذوزنقه‌ای) و “غیر معمول” (مانند متقاطع) تقسیم می‌شود که هر کدام برای مبردهای و کاربردهای خاصی بهینه شده‌اند.

۳.۲.۱. رزوه داخلی M شکل (M-slot)

رزوه M شکل با ایجاد یک شکاف کوچک در برآمدگی ذوزنقه‌ای شکل می‌گیرد و هدف آن حل تناقض بین افزایش سطح تماس و افزایش مقاومت جریان است.

• عملکرد ویژه: این طراحی دارای عرض زیادی در پایین شکاف است که به تخلیه بهتر مبرد مایع کمک کرده و ضخامت فیلم مایع را کاهش می‌دهد. آزمایش‌ها نشان می‌دهند که لوله‌های مسی نوع M با رزوه‌های داخلی به طور قابل‌توجهی ضریب انتقال حرارت را در سرعت جریان جرمی کم افزایش می‌دهند.
• نتایج عملی: طبق آزمایش‌های انجام شده بر روی کولرهای گازی، استفاده از لوله مسی نوع M در دستگاه خارجی، ظرفیت خنک‌کنندگی را در شرایط مشابه ۷۰ تا ۸۰ وات و ظرفیت گرمایشی را حدود ۱۰۰ وات افزایش می‌دهد.

۳.۲.۲. رزوه داخلی متقاطع (Cross-slot)

این ساختار پیچیده‌ترین هندسه رزوه داخلی است و به دلیل تشکیل هسته‌های تبخیر بیشتر و تشدید تلاطم، دارای راندمان انتقال حرارت بالایی است.

• کاربرد تخصصی: لوله رزوه داخلی متقاطع به ویژه برای لوله‌های اواپراتور و محصولات مبرد R410A در واحدهای تبرید بسیار مناسب است. مبرد R410A در سیستم‌های با فشار بالا کار می‌کند و این واحدها به گونه‌ای طراحی شده‌اند که اثرات منفی افت فشار ناشی از تلاطم شدید در لوله‌های متقاطع را جبران کنند و از مزیت سطح داخلی بزرگ بهره ببرند.

۳.۲.۳. رزوه داخلی ترکیبی (Hybrid/V-type)

لوله مسی رزوه داخلی ترکیبی به منظور حل یک چالش ترمودینامیکی خاص در مبردهای مخلوط غیرآزئوتروپیک طراحی شده است، مانند مبرد R407C.

• مشکل طبقه‌بندی (Fractionation): مبرد R407C مخلوطی از سه مبرد است که به راحتی در لوله‌های تک شکاف معمولی “طبقه‌بندی” (جداسازی فازی) می‌شوند و این امر به شدت راندمان انتقال حرارت را کاهش می‌دهد.
• راه‌حل مهندسی: طراحی ترکیبی رزوه داخلی، تلاطم را در هر دو جهت ایجاد می‌کند و به سه ماده مخلوط اجازه می‌دهد تا کاملاً با هم ترکیب شوند. این ساختار داخلی مشکل راندمان انتقال حرارت ناشی از طبقه‌بندی را به طور موثری حل می‌کند. اگرچه لوله متقاطع نیز می‌تواند اختلاط کامل ایجاد کند، اما افت فشار در آن بزرگ‌تر است؛ بنابراین، لوله نوع V (که ترکیبی است) برای محصولات مبرد R407C ترجیح داده می‌شود.

۳.۳. محدودیت‌های تولید و اقتصادی لوله‌های رزوه داخلی پیشرفته

اگرچه لوله‌های مسی شیار V و شیار متقاطع مزایای عملکردی چشمگیری نسبت به لوله‌های ذوزنقه‌ای معمولی دارند، اما عوامل محدودکننده‌ای در کاربرد گسترده آن‌ها وجود دارد.

• هزینه و پیچیدگی تولید: الزامات مواد اولیه بالا و هزینه‌های بالای فرآوری و ساخت این هندسه‌های پیچیده (به دلیل نیاز به فرآیند آهنگری سرد نخ تخصصی) باعث شده است که این دو نوع لوله مسی در مقیاس وسیع مورد استفاده قرار نگیرند.
• اهمیت طراحی پارامتری: با توجه به تنوع ساختار دندان‌ها و راه‌های مختلف ترکیب آن‌ها، طراحی شکل و پارامترهای هندسی رزوه داخلی باید با دقت انجام شود تا تأثیر ساختار بر عملکرد انتقال حرارت لوله‌های مسی رزوه‌شده داخلی بهینه گردد.

نکته تحلیلی: اگرچه قیمت اولیه لوله‌های مسی با رزوه داخلی تخصصی بالاتر است ، افزایش راندمان انتقال حرارت (مثلاً افزایش ۱۰۰ واتی ظرفیت گرمایش) در درازمدت منجر به کاهش قابل توجه مصرف انرژی و هزینه‌های عملیاتی می‌شود. بنابراین، این لوله‌ها، به ویژه در شرایط افزایش جهانی قیمت انرژی و الزامات سختگیرانه محیط زیستی، به عنوان یک سرمایه‌گذاری استراتژیک در راندمان انرژی سیستم‌های HVAC تلقی می‌شوند.

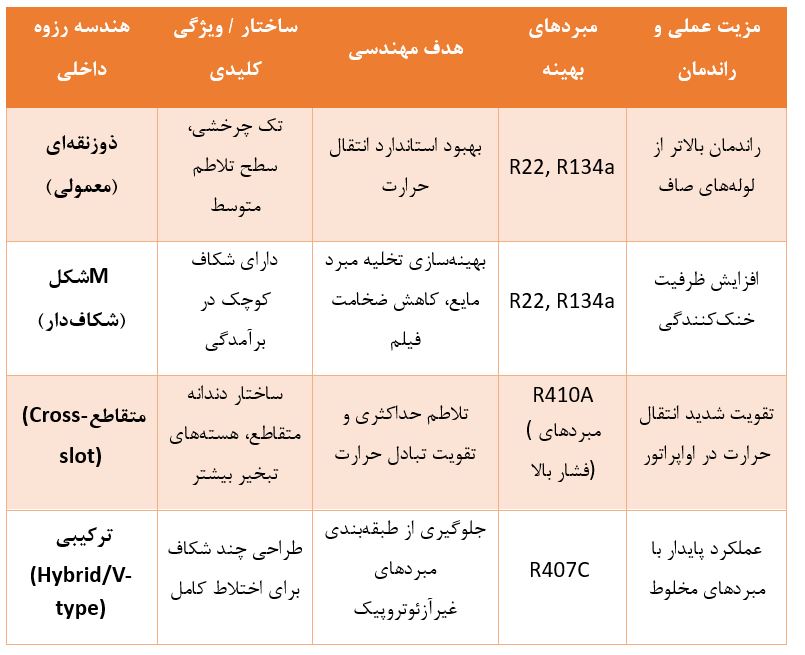

جدول ۲: مقایسه هندسه‌های رزوه داخلی در لوله‌های مبدل حرارتی

بخش چهارم: مراحل نصب، آب‌بندی و پیشگیری از خوردگی (Installation and Sealing Techniques)

هنگامی که لوله‌های مسی در کاربردهای لوله‌کشی سنتی با رزوه خارجی استفاده می‌شوند، فرآیند حدیده کاری (رزوه زنی) و آب‌بندی اتصالات اهمیت بسیار زیادی پیدا می‌کند تا از نشتی، خوردگی و خرابی سیستم جلوگیری شود.

۴.۱. فرآیند رزوه کاری لوله مسی (حدیده کاری): تکنیک‌ها و ابزار

رزوه زنی لوله فرآیندی است که شامل برش دنده‌های مارپیچی روی انتهای لوله است. بسته به اندازه و نوع پروژه، ابزار مختلفی به کار گرفته می‌شود:

۴.۱.۱. ابزارآلات مورد نیاز

۴.۱.۲. مراحل حیاتی رزوه زنی

کیفیت نهایی رزوه و اتصال آن به رعایت دقیق مراحل فنی وابسته است:

• آماده‌سازی لوله: لوله مسی باید با برش تمیز و دقیق آماده شود.
• قالب گرفتن و رزوه زنی: قالب مناسب با اندازه لوله انتخاب شده و فرآیند رزوه کشی آغاز می‌شود.
• استفاده از روغن رزوه زنی: استفاده از روغن رزوه زنی (Thread Cutting Oil) یک مرحله بسیار حیاتی است. این روغن اصطکاک و دمای بالا را کاهش می‌دهد، عمر قالب را افزایش می‌دهد، و مهم‌تر از همه، کیفیت و صافی رزوه را تضمین می‌کند که برای آب‌بندی ایمن و پایدار ضروری است.
• انتخاب سیستم رزوه: باید به تفاوت بین حدیده کاری با سیستم مخروطی (Tapered) که معمولاً برای اتصالات فشار قوی مناسب است، و سیستم استوانه‌ای (Parallel) که برای اتصالات معمولی‌تر استفاده می‌شود، توجه نمود.

۴.۲. تکنیک‌های آب‌بندی اتصالات رزوه دار: تحول در مواد درزگیر

در اتصالات رزوه دار، پر کردن شکاف‌های میکروسکوپی بین دندانه‌های نری و مادگی برای جلوگیری از هدر رفتن مایعات (یا گازها) ضروری است.

۴.۲.۱. روش‌های سنتی و مکانیکی

• نوار تفلون (PTFE Tape) و خمیر لوله: این مواد روش‌های سنتی آب‌بندی هستند که در آن‌ها مواد پرکننده (تفلون یا خمیر) به صورت مکانیکی روی رزوه اعمال می‌شوند.
• استفاده از واشر مسی: در رزوه‌های موازی (مانند BSPP)، برای آب‌بندی از واشر استفاده می‌شود که به صورت ساندویچی بین قسمت نری و مادگی قرار می‌گیرد.

۴.۲.۲. تفلون مایع (چسب رزوه) به عنوان جایگزین حرفه‌ای

در دهه‌های اخیر، تفلون مایع یا چسب‌های رزوه (Anaerobic Sealants) به عنوان یک راه‌حل نوین و حرفه‌ای جایگزین نوار تفلون شده‌اند. این مواد پلیمری در شرایط غیاب اکسیژن (که پس از بستن کامل اتصالات رزوه دار ایجاد می‌شود) پلیمریزه شده و سخت می‌شوند.

مزایای تفلون مایع در اتصالات مسی و برنجی:

• آب‌بندی کامل و قطعی: تفلون مایع شکاف‌ها را به طور کامل پر می‌کند و ممانعت از تراوشات مایعات را تضمین می‌کند. این امر به ویژه برای اتصالات مسی و برنجی که در معرض فشار و لرزش هستند، بسیار مهم است.
• مقاومت در برابر شرایط سخت: این درزگیرها در برابر نشتی، شل شدن ناشی از لرزش، رطوبت، سیالات هیدرولیک و سوخت دیزل مقاومت می‌کنند.
• انعطاف در نصب: تفلون مایع به نصاب این امکان را می‌دهد که تا ۱۰ دقیقه پس از بستن اتصال، زاویه قرارگیری آن را تنظیم کند بدون اینکه خطر ایجاد نشتی وجود داشته باشد.
• مدل‌های فشار قوی: تفلون‌های مایع فشار قوی برای قفل نمودن دائمی اتصالات بر روی انواع فلزات (از جمله مس و برنج) ساخته شده‌اند. این اتصالات به هیچ عنوان با ابزار دستی قابل باز شدن نیستند و تنها با اعمال دمای بالا (بالاتر از 250∘C) می‌توان آن‌ها را باز کرد.

نکته فنی: استفاده صحیح از تفلون مایع (به جای نوار تفلون که ارزان‌تر است) در اتصالات رزوه دار مسی، نه تنها از نشتی‌های پرهزینه جلوگیری می‌کند، بلکه طول عمر مکانیکی قفل و رزوه‌ها را نیز افزایش می‌دهد.

۴.۳. مدیریت خوردگی و چالش‌های مکانیکی در رزوه مسی

قابلیت اطمینان سیستم‌های لوله‌کشی مسی رزوه دار، به مدیریت دقیق چالش‌های خوردگی بستگی دارد.

۴.۳.۱. پدیده خوردگی گالوانیک

خوردگی گالوانیک (Galvanic Corrosion) یک تهدید جدی در مجموعه‌های فلزی مخلوط است و زمانی رخ می‌دهد که دو فلز غیرمشابه (مانند مس و فولاد) در حضور یک الکترولیت (مانند آب) با هم تماس داشته باشند. مس به عنوان یک فلز نجیب، پتانسیل الکتروشیمیایی بالاتری نسبت به بسیاری از فلزات رایج دارد.

• پیامدها: در صورت استفاده از اتصالات رزوه دار مسی در تماس مستقیم با فلزات واکنش‌پذیرتر، مس به عنوان کاتد عمل کرده و خوردگی فلز دیگر (آند) را تسریع می‌کند. این امر می‌تواند منجر به ترک خوردگی، خرابی سیستم پایپینگ و نشتی از اتصالات رزوه ای شود.
• راهکارها: برای کاهش خطر خوردگی گالوانیک، باید تماس مستقیم الکتریکی بین فلزات غیرمشابه به حداقل برسد. استفاده از مواد عایق یا پوشش‌ها در نقاط تماس ضروری است. همچنین، استفاده از اتصالات و پیچ‌های مسی در مونتاژهای فلزی مخلوط، به ایجاد یک سد محافظ کمک می‌کند که احتمال خوردگی را به حداقل می‌رساند.

۴.۳.۲. عواقب شکست اتصالات

خوردگی در خطوط لوله دومین منبع جدی تهدید و ضرر مالی در ساختمان‌های تجاری یا صنعتی است. نشتی از اتصالات رزوه ای یکی از شایع‌ترین انواع خرابی‌ها است. در سیستم‌های حیاتی مانند سیستم‌های حفاظت در برابر آتش، خوردگی داخلی می‌تواند منجر به گرفتگی لوله‌ها و ناکارآمدی کامل سیستم شود. از این رو، انتخاب صحیح ضخامت لوله برای رزوه کاری و استفاده از بهترین مواد آب‌بندی، برای جلوگیری از شکست و ترک خوردگی لوله‌ها بسیار حیاتی است.

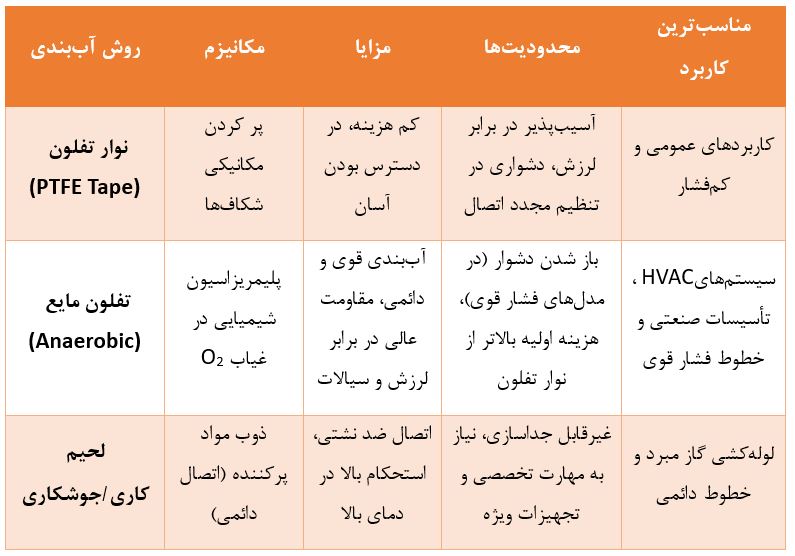

جدول ۳: مقایسه تکنیک‌های آب‌بندی رزوه برای اتصالات مسی/برنجی

بخش پنجم: اقتصاد، بازار و کلمات کلیدی سئو (Market Analysis and SEO Strategy)

بخش اقتصادی تحلیل لوله‌های مسی رزوه دار مستلزم بررسی عوامل کلان مؤثر بر قیمت مس و هزینه‌های فناوری‌های تولید پیشرفته است.

۵.۱. تحلیل بازار و عوامل تعیین‌کننده قیمت لوله مسی

قیمت لوله‌های مسی و اتصالات رزوه دار آن، تابع یک سری عوامل زنجیره‌ای است که از بازار جهانی مس آغاز شده و تا هزینه‌های تولید تخصصی ادامه می‌یابد:

۵.۱.۱. نوسانات در بازار جهانی مس

محرک اصلی نوسانات قیمت لوله‌های مسی، تعادل بین عرضه و تقاضای مس معدنی در سطح جهانی است.

• تقاضای کلان: شاخص‌های اقتصادی مانند رشد تولید ناخالص داخلی، تولید صنعتی و سرمایه‌گذاری در زیرساخت‌ها به شدت بر تقاضای مس تأثیر می‌گذارد. به عنوان مثال، در دوره‌های رشد اقتصادی، تقاضا افزایش یافته و منجر به افزایش قیمت‌ها می‌شود.
• اختلالات عرضه و هزینه‌های تولید: اعتصابات کارگری، بلایای طبیعی یا تنش‌های ژئوپلیتیکی در مناطق عمده تولیدکننده مس (مانند شیلی و پرو) می‌تواند عرضه را مختل کرده و قیمت‌ها را بالا ببرد. همچنین، نوسانات در قیمت انرژی و هزینه‌های نیروی کار بر قیمت تمام شده لوله‌ها تأثیر می‌گذارد.

۵.۱.۲. تأثیر نرخ ارز و سیاست‌های تجاری

از آنجایی که مس یک کالای جهانی است که قیمت آن با دلار آمریکا معامله می‌شود، تغییرات در نرخ تبدیل ارز، به ویژه قدرت یا ضعف دلار آمریکا، می‌تواند بر هزینه مس برای خریداران بین‌المللی تأثیر بگذارد. علاوه بر این، تغییرات در قوانین تجاری و سیاست‌های نظارتی و زیست‌محیطی می‌توانند بر تولید و مصرف مس تأثیرگذار باشند.

۵.۱.۳. هزینه‌های تولید رزوه کاری تخصصی

فناوری تولید لوله نیز نقش مهمی در قیمت دارد.

• تکنولوژی Cast & Draw: کارخانه‌هایی که از روش‌های پیشرفته مانند Cast & Draw (ریخته‌گری و کشش) استفاده می‌کنند، فرآیند تولید را کوتاه کرده و در نتیجه قیمت تمام شده کالا را کاهش می‌دهند.
• رزوه داخلی پیشرفته: لوله‌های مسی رزوه داخلی (به ویژه مدل‌های متقاطع و V-slot) به دلیل نیاز به مواد با کیفیت بالا و فرآیندهای پیچیده‌تر تولید، دارای هزینه بالاتری نسبت به لوله‌های مسی استاندارد هستند. این اختلاف هزینه، ناشی از سرمایه‌گذاری در فناوری است که راندمان انتقال حرارت سیستم نهایی (کولر گازی) را بهبود می‌بخشد.

۵.۲. تولیدکنندگان و جایگاه ایران در بازار لوله مسی

بازار لوله مسی شامل تولیدکنندگان بزرگ بین‌المللی و شرکت‌های داخلی با تکنولوژی روز است.

۵.۲.۱. تولیدکنندگان داخلی و منطقه‌ای

شرکت‌هایی مانند بابک مس ایرانیان (بابک مس) با استفاده از تکنولوژی پیشرفته ریخته‌گری سر بالا (UP CAST) از شرکت فنلاندی UP CAST و تجهیزات کشش از ASMAG اتریش، توانسته‌اند خط تولید لوله مسی بدون درز را مطابق با استانداردهای بین‌المللی ASTM، EN و JIS راه‌اندازی کنند. این کارخانه با ظرفیت تولید قابل توجه، انواع لوله‌های مسی از قطر 4.76 mm تا 28.57 mm را تولید می‌کند و نقش مهمی در تأمین نیاز صنایع داخلی و منطقه خاورمیانه دارد.

۵.۲.۲. برندهای جهانی و سهم بازار

تولیدکنندگان جهانی متعددی در بازار لوله‌های مسی HVAC فعالیت می‌کنند، از جمله شرکت‌های چینی که در تولید لوله‌های مسی کویل نوع KLM و لوله‌های HVAC تخصص دارند. برندهایی مانند Scottfrio Technologies نیز به عنوان تامین کننده لوله‌های مسی HVAC با کیفیت بالا، برای سیستم‌های تهویه مطبوع، تبرید و گرمایش در سطح جهانی شناخته می‌شوند.

۵.۳. استراتژی محتوایی و تمرکز بر کلمات کلیدی فنی

برای دستیابی به بالاترین سطح سئو در زمینه لوله مسی رزوه دار، محتوای تولید شده باید فراتر از تعاریف عمومی رفته و بر جنبه‌های فنی و تخصصی تمرکز کند تا مخاطب متخصص را جذب نماید. کلمات کلیدی باید شامل ترکیبی از اصطلاحات فنی و عبارات جستجوی طولانی (Long-Tail Keywords) باشند:

• کلمات کلیدی فنی و استاندارد: لوله مسی رزوه داخلی R410A ، هندسه رزوه داخلی M شکل ، استاندارد ASME B1.20.1 ، خوردگی گالوانیک لوله مسی ، لوله مسی C12200.
• کلمات کلیدی کاربردی و راه‌حل محور: نحوه آب‌بندی رزوه لوله مسی با تفلون مایع ، کاربرد لوله مسی در گازهای پزشکی ، مقایسه لوله مسی K L M ، قیمت لوله مسی کویل.

تمرکز بر این کلمات کلیدی تضمین می‌کند که مقاله به عنوان یک مرجع تخصصی برای مهندسان، پیمانکاران و خریداران صنعتی شناخته شود.

بخش ششم: جمع‌بندی، چالش‌ها و چشم‌انداز آینده (Conclusion and Future Outlook)

تحلیل جامع لوله مسی رزوه دار نشان می‌دهد که این محصول در دو نقش حیاتی و کاملاً متمایز در صنعت عمل می‌کند: ۱) به عنوان یک واسط مکانیکی قابل اعتماد در لوله‌کشی سنتی، و ۲) به عنوان یک عنصر فعال ترمودینامیکی در مبدل‌های حرارتی پیشرفته.

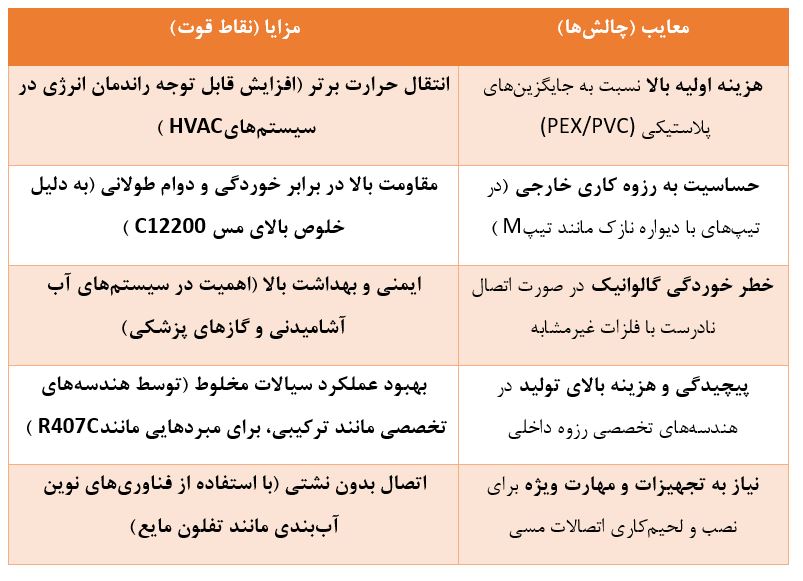

۶.۱. مزایا و معایب جامع لوله مسی رزوه دار

لوله‌های مسی رزوه دار، به خصوص در مدل‌های پیشرفته با رزوه داخلی، مجموعه‌ای از مزایای مهندسی را ارائه می‌دهند که وزن بیشتری نسبت به معایب هزینه‌ای آن‌ها دارد:

۶.۲. چشم‌انداز آینده صنعت و توصیه‌ها

آینده صنعت لوله‌های مسی رزوه دار به طور محوری با نیاز جهانی به راندمان انرژی و پایداری گره خورده است.

۶.۲.۱. تمرکز بر مبردهای نوین و قطر ریز

با توجه به تغییرات در استانداردهای زیست‌محیطی و معرفی مبردهای جدید (مانند مبردهای با GWP پایین)، تحقیقات متالورژیکی و طراحی هندسی رزوه داخلی همچنان ادامه خواهد یافت. نیاز به لوله‌های مسی با قطر ریز و هندسه‌های رزوه داخلی دقیق که با خواص ترمودینامیکی این مبردهای جدید سازگار باشند، افزایش خواهد یافت. سرمایه‌گذاری در تولید این لوله‌های تخصصی، اگرچه هزینه اولیه بالایی دارد، اما به تولیدکنندگان امکان می‌دهد تا در بازار تجهیزات HVAC با راندمان بالا سهم بازار بزرگی کسب کنند.

۶.۲.۲. رشد اتصالات مکانیکی پیشرفته

اگرچه لحیم‌کاری همچنان روش اصلی اتصال لوله‌های مسی در بسیاری از کاربردهای فشار بالا (مانند HVAC) است، اما اتصالات مکانیکی رزوه دار که از درزگیرهای آنایروبیک (تفلون مایع) با عملکرد فشار قوی استفاده می‌کنند، به دلیل سهولت و سرعت نصب، قابلیت جداسازی و حذف نیاز به تجهیزات جوشکاری، در بخش‌های خاصی از بازار لوله‌کشی (مانند موتورخانه‌ها و اتصالات سرویس) رشد خواهند کرد.

۶.۳. نتیجه‌گیری نهایی

لوله مسی رزوه دار، خواه به صورت رزوه خارجی برای تأمین اتصال مکانیکی ایمن و استاندارد (مانون ASME B1.20.1 و BSPT) و خواه به صورت رزوه داخلی برای تقویت چشمگیر راندمان انتقال حرارت (در مبدل‌های R410A و R407C)، یک جزء مهندسی با عملکرد بالا است. توانایی مس در ترکیب خلوص بالا (C12200)، مقاومت در برابر خوردگی و هدایت حرارتی عالی، آن را به یک راه‌حل نهایی و قابل اعتماد برای سیستم‌های حیاتی مانند گازهای پزشکی، آتش‌نشانی و تجهیزات برودتی تبدیل کرده است. در حالی که هزینه اولیه لوله مسی بیشتر از جایگزین‌های پلاستیکی است ، طول عمر بالا، قابلیت بازیافت، و صرفه‌جویی طولانی‌مدت در انرژی که توسط فناوری رزوه داخلی فراهم می‌شود، ارزش اقتصادی و زیست‌محیطی برتری را به همراه دارد. لوله مسی رزوه دار به طور قطع یکی از ستون‌های اصلی مهندسی سیالات و انتقال حرارت کارآمد در دهه‌های آینده خواهد بود.
